申请日2007.02.08
公开(公告)日2008.03.26
IPC分类号C02F1/24
摘要

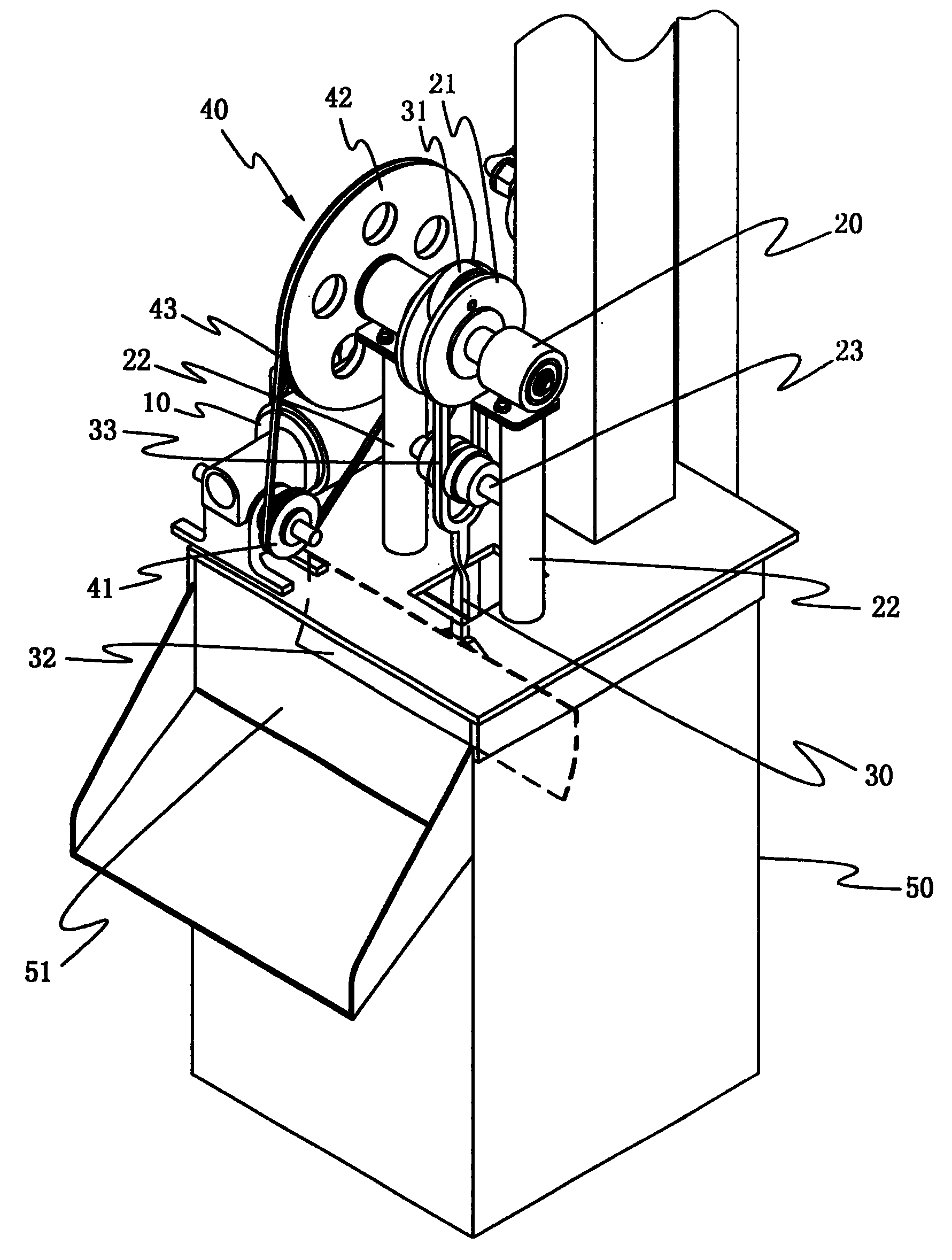

本实用新型是一种污水浮除槽的浮污刮除装置，是包括：一驱动组件，用以驱动一轴机构;所述轴机构上设置有一旋动组件，用以连结一悬臂;所述的悬臂的一端是可伸入一浮除槽内，悬臂设有一刮件;其中，所述的旋动组件是可使所述的悬臂形成一运动路径，使设置在悬臂上的刮件沿所述的运动路径刮除浮除槽内的浮污;用以改善现有结构容易生锈耗损的缺失。
权利要求书
1.一种污水浮除槽的浮污刮除装置，其特征在于：是包括：一驱动组件，用 以驱动一轴机构;所述轴机构上设有一旋动组件，用以使所述轴机构与一悬臂形 成联结;所述的悬臂是伸入一浮除槽内，悬臂的端部设有一刮件;所述悬臂另受 一转向部的导引。
2.根据权利要求1所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂具有一结合在转向部的干涉部。
3.根据权利要求2所述污水浮除槽的浮污刮除装置，其特征在于：所述的干 涉部是滑轨型态。
4.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 设有一架体，所述的架体支撑结合所述的轴机构。
5.根据权利要求4所述污水浮除槽的浮污刮除装置，其特征在于：所述的转 向部设置在架体上。
6.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 所述的转向部是形成一柱状结构。
7.根据权利要求4所述污水浮除槽的浮污刮除装置，其特征在于：所述的转 向部是形成一柱状结构。
8.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 所述的悬臂设置复数个刮件。
9.根据权利要求4所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂设置有复数个刮件。
10.根据权利要求5所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂设置有复数个刮件。
11.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 所述的驱动组件与轴机构间，装设有一连动机构。
12.根据权利要求5所述污水浮除槽的浮污刮除装置，其特征在于：所述的驱 动组件与轴机构间，装设有一连动机构。
13.根据权利要求8所述污水浮除槽的浮污刮除装置，其特征在于：所述的驱 动组件与轴机构间，装设有一连动机构。
14.根据权利要求11所述污水浮除槽的浮污刮除装置，其特征在于：所述的 连动机构包含一原动轮、一从动轮，以及一连接原动轮与从动轮的皮带，所述的 原动轮与所述的驱动组件连接，所述的从动轮与所述的轴机构连接。
15.根据权利要求12所述污水浮除槽的浮污刮除装置，其特征在于：所述的 连动机构包含一原动轮、一从动轮，以及一连接原动轮与从动轮的皮带，所述的 原动轮与所述的驱动组件连接，所述的从动轮与所述的轴机构连接。
16.根据权利要求13所述污水浮除槽的浮污刮除装置，其特征在于：所述的 连动机构包含一原动轮、一从动轮，以及一连接原动轮与从动轮的皮带，所述的 原动轮与所述的驱动组件连接，所述的从动轮与所述的轴机构连接。
17.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 所述的旋动组件是一轮盘型态。
18.根据权利要求5所述污水浮除槽的浮污刮除装置，其特征在于：所述的旋 动组件是一轮盘型态。
19.根据权利要求8所述污水浮除槽的浮污刮除装置，其特征在于：所述的旋 动组件是一轮盘型态。
20.根据权利要求1或2或3所述污水浮除槽的浮污刮除装置，其特征在于： 所述的悬臂是以一枢接部与所述的旋动组件形成偏心枢接的型态。
21.根据权利要求4所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂是以一枢接部与所述的旋动组件形成偏心枢接的型态。
22.根据权利要求5所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂是以一枢接部与所述的旋动组件形成偏心枢接的型态。
23.根据权利要求8所述污水浮除槽的浮污刮除装置，其特征在于：所述的悬 臂是以一枢接部与所述的旋动组件形成偏心枢接的型态。
说明书
污水浮除槽的浮污刮除装置
技术领域
本实用新型涉及一种污水浮除槽的浮污刮除装置，特别是指一种具有刮除浮 污的作用下，使传动机构远离水液与浮污，减少装置耗损的新型结构。
背景技术
现有污水浮除装置的整体结构，通常在处理作业后段的浮污过滤槽里设置有 排除浮污的结构，例如在槽体靠近上端位置设置一排出部，使浮在水面的浮污在 水位高过排出部设置的高度时，可以自动流出;在另一个污染较严重的情形中， 过滤后会产生出浓度较高或数量较多的浮污，所设置的排出部并不足以快速清除 这些大量浮污时，通常会配合设置可以辅助清除水面浮污的设备，例如在所述的 浮除槽接近水面浮污位置，设置一履带型态的机构带动复数个刮片，在水面上来 回作动将浮污推挤到排出部排除，形成一排除浮污的作业型态。
可了解的是，上述具有履带机构与刮片结合的装置型态，为了能够有效清除 浮污，通常会以距离水面较短的距离装设，使刮件能位于水面处;因为所述的机 构所设置的位置较靠近水液又经常接触浮污，所述的浮污常黏附在履带机构上， 造成履带机构的传动不顺畅，而存在有机构保养与零件更换等其它较为繁琐的工 作;而这样的情形并不是我们所期待的。
发明内容
针对现有技术的不足，本实用新型的目的在于：提供一种污水浮除槽的浮污 刮除装置，用以去除水面浮污，且所述装置的传动是远离水面。
为实现上述目的，本实用新型采用的技术方案是：
一种污水浮除槽的浮污刮除装置，其特征在于：是包括：一驱动组件，用以 驱动一轴机构;所述轴机构上设有一旋动组件，用以使所述轴机构与一悬臂形成 联结;所述的悬臂是伸入一浮除槽内，悬臂的端部设有一刮件;所述悬臂另受一 转向部的导引。
较佳的，上述技术方案还可以附加以下技术特征：
所述的干涉部是滑轨型态。
设有一架体，所述的架体支撑结合所述的轴机构。
其中的转向部设置在所述的架体上。
所述的转向部是形成一柱状结构。
所述的悬臂设置有复数个刮件。
所述的驱动组件与轴机构间，装设有一连动机构。
所述的连动机构包含一原动轮、一从动轮，以及一连接原动轮与从动轮的皮 带，所述的原动轮与所述的驱动组件连接，所述的从动轮与所述的轴机构连接。
所述的旋动组件是一轮盘型态。
所述的悬臂是以一枢接部与所述的旋动组件形成偏心枢接的型态。
与现有技术相比较，采用上述技术方案的本实用新型具有的优点在于：其所 具有的整体结构与操作型态，使实际接触水液与浮污的结构部份只有刮件，或所 述的悬臂的部份区域，其余装置结构都远离前述的操作环境，因此能有效改善现 有技艺中，零件因接触湿气与浮污，所衍生出的设备保养不易与零件容易损坏的 缺失。
