申请日2007.02.02
公开(公告)日2008.04.16
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了污泥滤饼破碎和传输装置，它包括污泥传输槽，其特征在于：该污泥传输槽与水平地面成10°～20°的倾斜角，在污泥传输槽内设有一有轴螺旋绞刀，在有轴螺旋绞刀的外切面分布有若干锯齿，相邻的锯齿在剖面上形成30°～50°的夹角，所述有轴螺旋绞刀由电机带动。由于采用了上述结构，故本实用新型将污泥滤饼破碎和传输的处理工艺一体化，可以同时实现污泥滤饼破碎和传输的处理过程，提高了加工效率，节约了工厂生产的资源。
权利要求书

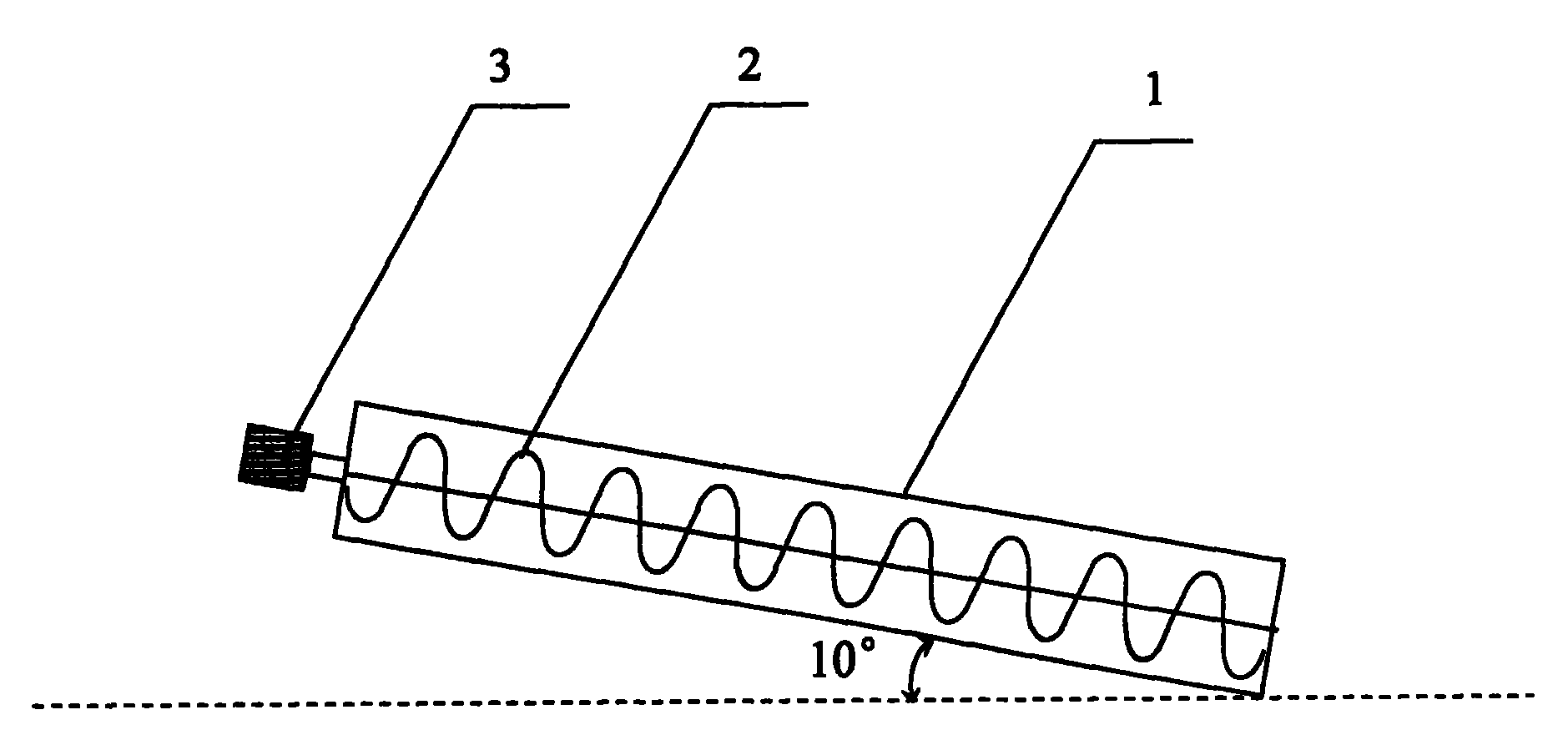

1.一种污泥滤饼破碎和传输装置，它包括污泥传输槽(1)，其特征在于：该污泥传 输槽(1)与水平地面成10°～20°的倾斜角，在所述污泥传输槽(1)内设置有一有轴 螺旋绞刀(2)，在该有轴螺旋绞刀(2)的外切面分布有若干锯齿(4)，相邻的锯齿(4) 在剖面上形成30°～50°的夹角，所述有轴螺旋绞刀(2)由电机带动。
2.根据权利要求1所述的污泥滤饼破碎和传输装置，其特征在于：所述的有轴螺旋 绞刀(2)与污泥传输槽(1)等长。
3.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述污泥传 输槽(1)与水平地面成10°的倾斜角。
4.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述污泥传 输槽(1)与水平地面成15°的倾斜角。
5.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述污泥传 输槽(1)与水平地面成20°的倾斜角。
6.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述有轴螺 旋绞刀(2)的相邻锯齿在剖面上形成30°的夹角。
7.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述有轴螺 旋绞刀(2)的相邻锯齿在剖面上形成40°的夹角。
8.根据权利要求1或2所述的污泥滤饼破碎和传输装置，其特征在于：所述有轴螺 旋绞刀(2)的相邻锯齿在剖面上形成50°的夹角。
说明书
污泥滤饼破碎和传输装置
技术领域
本实用新型涉及一种污泥传输装置，具体地说，涉及一种用于将污泥滤饼破碎和传输 的装置。
背景技术
城市污水污泥、河道及湖泊清淤污泥的主要特性一般是有机物含量高、容易腐化发臭、 颗粒较细、比重较小、含水率高、呈胶状结构的亲水性物质。一般要处理的污泥，其含水 率在90%以上，根据以上特点，必须用脱水能力强的机械对其进行脱水。
目前用于污泥脱水的装置有板框压滤机。板框压滤机属于间歇式的脱水装置，其一次 能够处理大量的湿污泥，并且能够承受很大的液压，因此脱水效果好。用板框压滤机压滤 后的污泥一般含水率在60%，而此污泥则被压滤成很大的滤饼，通常的处理方法是先将 这些块状的污泥破碎成小块，然后用皮带机输送到搅拌机内与其他物料混合，再送去干燥。 这种污泥滤饼破碎和传输的方法，需要大体积的破碎装置和较长的皮带机，处理效率不高， 容易造成工厂空间和资源的浪费。
实用新型内容
本实用新型所要解决的技术问题是提供一种能够同时实现污泥滤饼破碎和传输的污 泥滤饼破碎和传输装置。
为了解决上述技术问题，本实用新型采用了以下技术方案：
本实用新型的污泥滤饼破碎和传输装置，它包括污泥传输槽，其特征在于：该污泥传 输槽与水平地面成10°～20°的倾斜角，在所述污泥传输槽内设置有一有轴螺旋绞刀， 在该有轴螺旋绞刀的外切面分布有若干锯齿，相邻的锯齿在剖面上形成30°～50°的夹 角，所述有轴螺旋绞刀由电机带动。
所述的有轴螺旋绞刀与污泥传输槽等长。
所述污泥传输槽与水平地面成10°或是15°或是20°的倾斜角。
所述有轴螺旋绞刀2的相邻锯齿在剖面上形成30°或是40°或是50°的夹角。
由于采用了上述结构，当污泥在压滤机内压滤完毕，打开压滤机，大块的污泥滤饼就 会落到本实用新型的污泥传输槽内，此时打开电机带动有轴螺旋绞刀进行转动，其中螺旋 绞刀的转动方向与污泥传输槽倾斜向下的方向一致，有轴螺旋绞刀开动后，其外切面上的 锯齿会把大块的污泥滤饼逐渐分割成小块，由于相邻两个锯齿在剖面上形成30°～50° 的夹角，防止了有轴螺旋绞刀会卡在污泥滤饼上无法转动的事故，而分割成小块的污泥滤 饼在重力和有轴螺旋绞刀推动力的作用下传输到下一个设备，故本实用新型将污泥滤饼破 碎和传输的处理工艺一体化，可以同时实现污泥滤饼破碎和传输的处理过程，提高了加工 效率，节约了工厂生产的资源。
