申请日2005.10.21
公开(公告)日2006.11.22
IPC分类号C02F3/32
摘要
本实用新型涉及一种植物笼处理生活污水装置，其包括有内笼、外笼、出水管，内笼由铝丝连接固定在外笼中，内笼和外笼高度相同，其外围由带孔网状结构的铝丝组成，内笼的上端和下端由铝片封住，其上端设有一根出水管。在内笼和外笼之间的网格上固定有金鱼藻。本实用新型使用时可以直接沉于污水池中，使植物笼的四周与水体接触。污水经植物笼的四周流入笼内，在接触净化区与沉水植物金鱼藻充分接触，使水中的污染物得到高效的降解，并使水中的溶解氧大大增加，待其充分停留一段时间以后可由出水由笼上方的出水管排出。本实用新型处理生活污水成本低，操作简便，处理效果好，出水可以进行再利用，例如浇花等，达到废水资源化的目的。
权利要求书
1.一种植物笼处理生活污水装置，其特征在于：其包括有内笼、外笼、出水管，内笼由 铝丝连接固定在外笼中，内笼和外笼高度相同，其外围由带孔网状结构的铝丝组成，内笼的 上端和下端由铝片封住，其上端设有一根出水管。
2.根据权利要求1所述的一种植物笼处理生活污水装置，其特征在于：在内笼和外笼之 间的网格上固定有沉水植物，所述的沉水植物是金鱼藻。
说明书
一种植物笼处理生活污水装置
技术领域
本实用新型涉及一种生活污水处理装置，具体地说是一种植物笼处理生活污水装置。
背景技术
我们知道，自从20世纪60年代起，国内外的学者们就相继采用植物进行污水治理的研 究。沉水植物是一种植物体完全沉没于水中的植物。它们的根有时不发达或退化，植物体的 各部分都可吸收水分和养料，通气组织特别发达，有利于在水中缺乏空气的情况下进行气体 交换。这类植物的叶子大多为带状或丝状，如苦草、金鱼藻、黑藻等。沉水植物在污水治理 方面有着许多优点。沉水植物的茎、叶和表皮与根一样有吸收作用，它们可以使水体中的重 金属、有机污染物、氮、磷等的含量明显降低，因此对受污染的水体有着很好的净化作用; 沉水植物在水中进行光合作用，它可以释放充足的氧气，因而使水体的溶解氧的含量大大增 加，还可减少水体因缺氧而形成的恶臭气味;除此之外，沉水植物还可以提高水体透明度， 能够维持水体稳定于清澈的状态。但是由于沉水植物本身的生长也会受到许多条件的限制， 由于光照条件的影响(沉水植物生长要求光强至少大于入射光的1%)，沉水植物只能在浅水 区生长，因而限制了它所能治理的水域范围。
传统的生化二级处理是污水处理中用得较广泛的技术，虽然其工艺成熟、处理效果较为 理想，但建造、运行、管理费用却过高。此外，对于污水的处理，通常还有化学法(如加入 硫酸铜等)和物理法等，虽然均有一定效果，但化学法易产生二次污染;物理法不够方便、 经济。
实用新型内容
本实用新型为克服上述现有技术的不足，提供一种方法简单、易操作、处理效果好、运 行费用低，又能充分发挥沉水植物污水净化作用的植物笼处理生活污水装置。

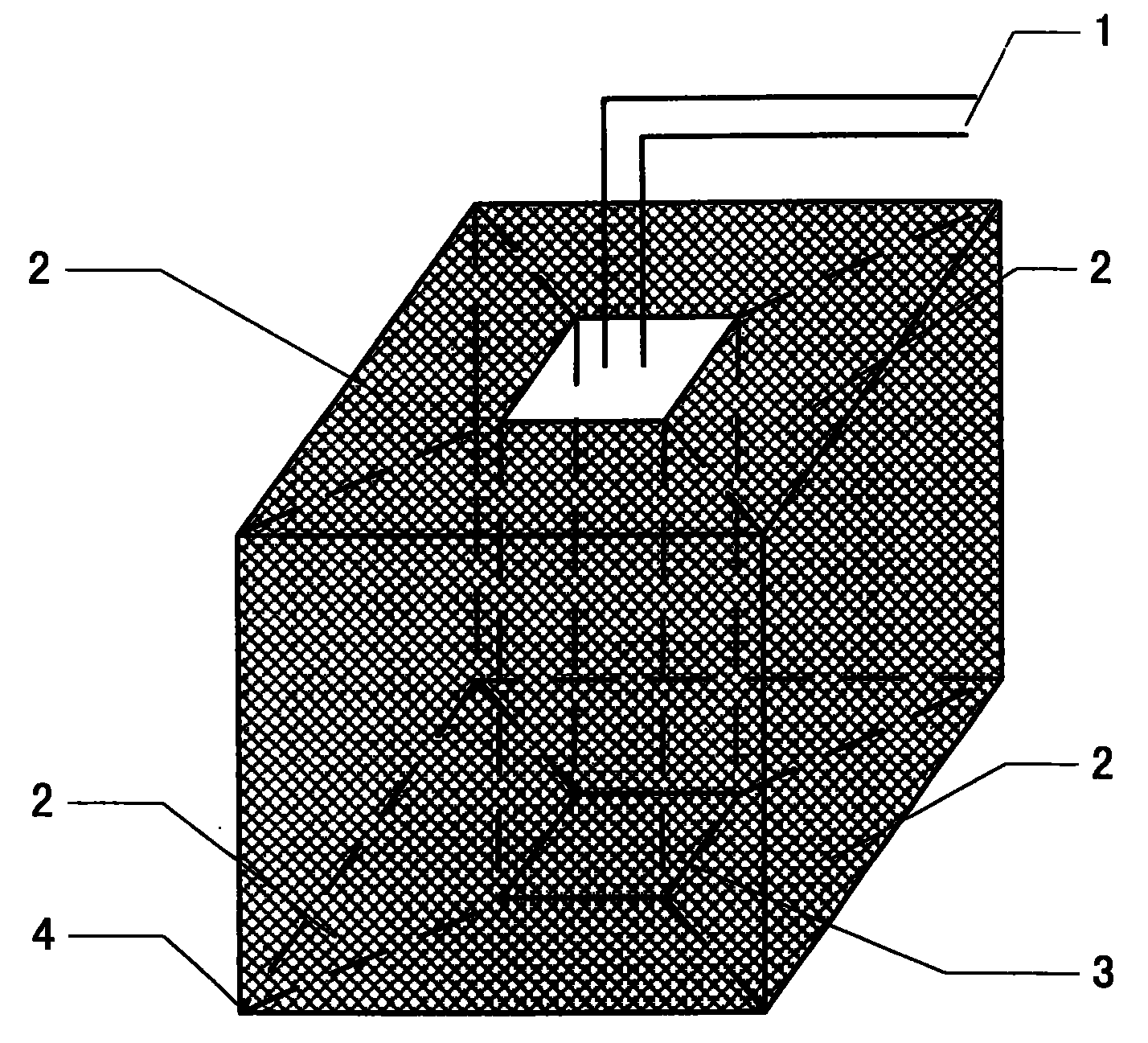

本实用新型的目的是采用下述技术方案实现的：一种植物笼处理生活污水装置，其包括 有内笼、外笼、出水管，内笼由铝丝连接固定在外笼中，内笼和外笼高度相同，其外围由带 孔网状结构的铝丝组成，内笼的上端和下端由铝片封住，其上端设有一根出水管。
在内笼和外笼之间的网格上固定有沉水植物，所述的沉水植物是金鱼藻。
本实用新型的长方体笼采用高强度的铝丝或其他耐腐蚀的材料制成，沉水植物在笼内处 于适合生长的水深和光照范围内，扩大了其在污水处理方面所起的作用范围。使用时可以直 接沉于污水池中，使植物笼的四周与水体接触。污水经植物笼的四周流入笼内，在接触净化 区与沉水植物金鱼藻充分接触，使水中的污染物得到高效的降解，并使水中的溶解氧大大增 加，待其充分停留一段时间以后可由出水由笼上方的出水管排出。还可以将多个植物笼一起 放入水体同时使用。笼内的金鱼藻可以定期修剪，以防止因植物的生长太繁密后阻碍水体流 通，剪出的植物可以进行回收再利用，如用作肥料和沼气等。本实用新型处理生活污水成本 低，操作简便，处理效果好，另外还可以对富营养化的水体有出色的净化作用。出水可以进 行再利用，例如浇花等，达到废水资源化的目的。
