申请日2005.12.13
公开(公告)日2006.07.19
IPC分类号C02F1/44
摘要
本发明公开了一种三级工业废水深度处理的反渗透过滤装置，主要包括一、二两段过滤容器;经预处理的中间水从一段过滤容器的进水口输入，其浓水输入二段过滤容器再行过滤;在一段过滤容器的浓水出口与二段过滤容器的入口之间设置有第二阀门;一段过滤容器的产水出口还通过第三阀门与二段过滤容器的进水口相通;一段过滤容器的浓水出口还可经第四阀门输出浓水，此外还可在一段过滤容器的净水输出管道中设置可控制产水流量的产水憋压阀门。本发明可使过滤容器中各过滤用的膜元件里的水在停机时是没有经过浓缩的清洁水，同时确保位于末段过滤容器中的末端膜元件的输入压力和流量，有效避免膜元件的结垢和污堵，提高装置的使用寿命。
权利要求书

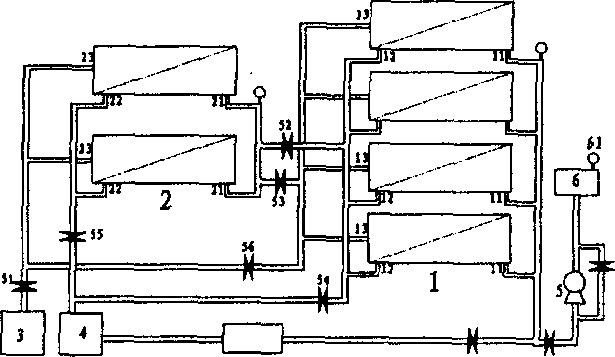

1.一种三级工业废水深度处理的反渗透过滤装置，至少包括一段过 滤容器和二段过滤容器;经预处理的中间水从所述一段过滤容器 的进水口输入，其浓水出口与所述二段过滤容器的输入口相通; 所述二段过滤容器的浓水可经浓水出口输出;所述两段过滤容器 的产水出口通过第一阀门输出产品水，其特征在于：所述一段过 滤容器的浓水出口与所述二段过滤容器的入口的连通管路中设置 有第二阀门;所述一段过滤容器的产水出口还通过第三阀门与所 述二段过滤容器的进水口相通;所述一段过滤容器的浓水出口还 可经第四阀门输出浓水。
2.如权利要求1所述的三级工业废水深度处理的反渗透过滤装置， 其特征在于：所述一段过滤容器的净水出口与第一阀门之间还设 置有可以控制产水流量的产水憋压阀门。
3.如权利要求1或2所述的三级工业废水深度处理的反渗透过滤装 置，其特征在于：所述第一阀门、第二阀门、第三阀门、第四阀 门和第五阀门均为电动控制阀门;还包括可以控制所述的第一阀 门、第二阀门、第三阀门、第四阀门和第五阀门开合的控制装置， 以及可以监测中间水量的水位传感器，所述的控制装置可接收所 述水位传感器的信号，确定是否进入停机清洗状态。
4.如权利要求3所述的三级工业废水深度处理的反渗透过滤装置， 其特征在于：还包括三段过滤容器，所述三段过滤容器的进水口 与二段过滤容器的浓水出口相通。
说明书
三级工业废水深度处理的反渗透过滤装置
技术领域
本发明涉及一种水处理过滤装置，尤其涉及对三级工业废水进行 深度处理的反渗透过滤装置。
背景技术
成熟、先进、高效的水处理技术不仅包含稳定、达标的出水质量， 还包括尽量高的设备使用寿命和尽量低的运行成本。针对不同水质的 具体特点通常需要设计不同的水处理净化工艺、选取与净化工艺和输 出水质标准相适应的过滤装置，其中，对工业废水进行深度处理的最 为关键的工艺为反渗透(RO)薄膜分离过程。由于反渗透薄膜分离技 术虽具有出水质量高等优点，但也有诸如进水为三级工业废水时，反 渗透膜元件容易结垢或污堵，从而引起水流通量下降，化学清洗频繁 等缺点，因此，保证反渗透过滤的连续正常运行就至关重要，也非常 困难。尤其是对于某些特定的输入水质，前述缺点更为突出。
比如对于电镀或线路板生产中的废水，一般需要依次经过格栅、 调节池进行均化处理后，再注入反应池和沉淀池，在反应池中填加适 量的絮凝剂和助凝剂，并进行pH调整，进入沉淀池，所得上清液， 可以达到国家和地方一级排放的标准：COD≤90mg/L、悬浮物≤ 60mg/L、pH6～9。上述这种出水或处理液，即三级工业废水并不能满 足回用的要求，因此对水资源的消耗或浪费现象仍旧没有解决，一般 还需要进行深度处理或净化，才可以将前述工业废水进一步处理为可 重复利用的工业用水。
由于电镀或线路板废水的处理液在絮凝沉淀过程中会产生大量 的胶体物质，含有较多的溶解性的金属离子以及高分子化合物，在使 用反渗透薄膜分离技术进行深度处理时，特别容易导致反渗透膜元件 的污堵，严重时整个水处理系统通量大幅度降低，因此需要对反渗透 系统进行及时的自动清洗才能保证反渗透过滤装置长时间、连续地正 常达标运行;此外，现有的反渗透系统，一般都采用两段串联安装方 式，其中一段过滤容器的浓水进二段过滤容器再行过滤，以尽量提高 回收率，而各段过滤容器中的过滤用的膜元件一般都是串联连接的。 这种结构的反渗透过滤装置中，一段过滤容器的进水可以由高压泵来 保证足够的过滤压力，而对于二段或三段过滤容器来说，由于整个水 处理系统通量大幅度降低，从而导致二段或三段过滤容器的末端膜元 件压力降低，流量减少，其中的过滤用的膜元件特别容易被污堵、难 以有效地稳定运行，由此也增加了化学清洗频率以及过滤耗材的更换 频率和深度处理的运行成本。
发明内容
为克服上述现有技术的缺陷，本发明所要解决的技术问题是旨在 提供一种自身具有清洗功能的反渗透过滤装置。
本发明进一步的目的是旨在提供一种能够有效防止末段过滤容 器中的末端膜元件被污堵的反渗透过滤装置。
为解决上述技术问题，本发明提出一种三级工业废水深度处理的 反渗透过滤装置，至少包括一段过滤容器和二段过滤容器;经预处理 的中间水从所述一段过滤容器的进水口输入，其浓水出口与所述二段 过滤容器的输入口相通;所述二段过滤容器的浓水经浓水出口输出; 所述两段过滤容器的产水出口通过第一阀门输出产品水，其特征在 于：所述一段过滤容器的浓水出口与所述二段过滤容器的入口的连通 管路中设置有第二阀门;所述一段过滤容器的产水出口还通过第三阀 门与所述二段过滤容器的进水口相通;所述一段过滤容器的浓水出口 还可经第四阀门输出浓水。
为了弥补二段或末段运行压力不足的缺陷，防止其中的膜元件被 污堵，可在上述结构基础上，可在一段的产水出口与第一阀门之间还 设置一个可以控制一段过滤容器产水流量的憋压阀门。这种设计特别 适合运用在三段安装方式的反渗透装置中。
采用上述串联结构后，在正常运行时，一段过滤容器的浓水成为 二段过滤容器的进水，再行过滤，以提高系统回收率;而在需要对过 滤容器中的膜元件进行反清洗时，系统装置不再产水，此时，可以通 过各个阀门的控制开合，实现1.利用一段过滤容器所得产品水清洗 置换二段过滤容器中的浓缩水;2.一段过滤容器中的浓缩水可以利 用经预处理的中间水直接加以清洗置换。这样，就使得反渗透过滤装 置在停机时，保证了过滤容器中各膜元件里的水是没有经过浓缩的清 洁水，从而，把膜元件结垢和污堵的风险降到最低点。
特别设置的一段过滤容器的产水憋压阀门可以通过控制、调节一 段过滤容器的产水通量，增大二段及末段过滤容器的输入压力和流 量，确保二段及末段过滤容器中的膜元件、尤其是位于末端的膜元件 避免结垢和污堵，藉此可显著提高本发明所述装置的运行稳定性、延 长装置的使用寿命，有效降低深度处理的成本。
