申请日2006.10.28
公开(公告)日2007.12.05
IPC分类号E03C1/12; C02F9/00; E03B11/02
摘要
本实用新型公开了一种实用家庭废水回收利用系统装置，属于废水回收利用设备。主要由集液过滤箱，复用贮水箱，淋浴集水槽，增压泵，家用多功能水机5大部件组成;复用贮水箱通过管道和增压泵与贮水箱连接，贮水箱还通过管道与淋浴集水槽连接，淋浴集水槽通过管道分别与洗衣机出水口及洗浴平台的集水口连接，用于处理洗菜池无油废水的家用多功能水机的出水口通过管道与马桶水箱连接。形成一个自成废水回收利用体系的复用水装置。本实用新型的有益效果是：经济实惠地提高了自来水达80%-90%的废水复用率，适合于城乡家庭方便实惠之用途。
权利要求书

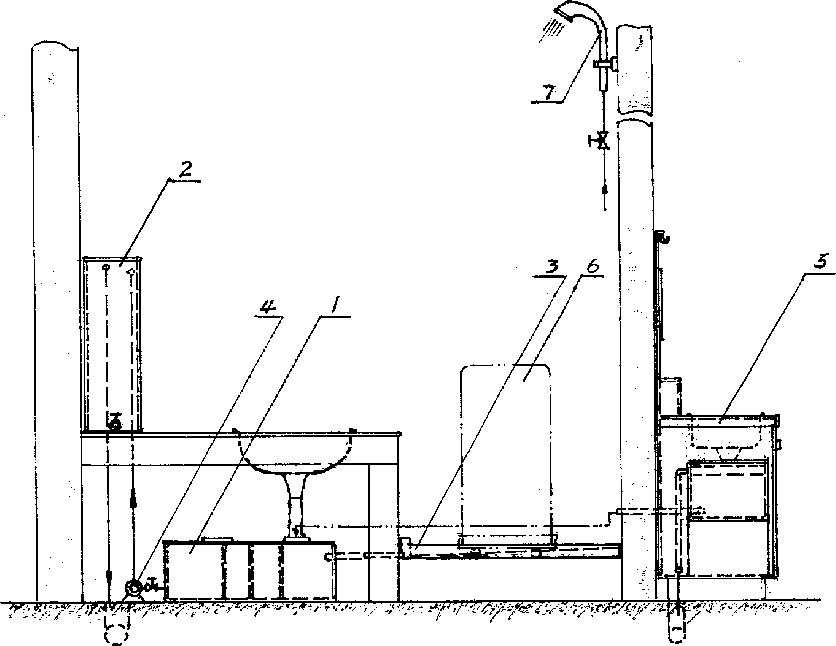

1、一种实用家庭废水回收利用系统装置，包括安装在洗脸台下的集液过滤 箱(1)，其特征是还包括复用贮水箱(2)，淋浴集水槽(3)，增压泵(4)，家用 多功能水机(5);复用贮水箱(2)通过管道和增压泵(4)与复用贮水箱(2) 连接，复用贮水箱(2)还通过管道与淋浴集水槽(3)连接，淋浴集水槽(3) 通过管道分别与洗衣机出水口及洗浴平台的集水口连接，用于处理洗菜池无油废 水的家用多功能水机(5)的出水口通过管道与马桶水箱连接。
说明书
实用家庭废水回收利用系统装置
技术领域
本装置是一种家庭废水过滤回收利用装置，属于废水回收利用设备技术领 域。具体是一种实用家庭废水回收利用系统装置。
背景技术
我们国家正式提出倡导建立节水型社会，在5年内创建100个节水型城市的 发展战略。因此，城市家庭废水回收利用装置的研制和开发应用，已提到社会经 济文化发展的重要议事日程。目前城乡家庭节水方法及措施可能不少，但真正实 践应用的还只限于另星的个人行为，远未形成规范有序的节水技术发展时代。本 家庭废水回收利用系统装置，是在传统的过滤、沉降泥沙、贮存、增压技术原理 作用下，按目前只限于冲厕及擦地等水质要求，制成了一套系统的集水、过滤、 沉降、贮水装置，把生活常用之洗菜、洗果、淘米、洗手、洗衣，洗澡等无油废 水，经过滤、沉降等处于后，供冲厕及擦地之使用，从而经济实惠地提高了对自 来水，可达80%-90%的废水复用率，适合于城乡家庭方便实惠之用途。
发明内容
本实用新型的目的是提供一种家庭A style="TEXT-DECORATION: none" href="http://www.dowater.com/">废水回收利用系统装置，是在传统的过 滤、沉降泥沙、贮存、增压技术原理作用下，按目前只限于冲厕及擦地等水质要 求，制成了一套系统的集水、过滤、沉降、贮水装置，把生活常用之洗菜、洗果、 淘米、洗手、洗衣，洗澡等无油废水，经过滤、沉降等处于后，供冲厕及擦地之 使用。从而经济实惠地提高了对自来水，可达80%-90%的废水复用率，适合于 城乡家庭方便实惠之用途。
本实用新型的技术方案如下：实用家庭废水加收利用系统装置，主要由集液 过滤箱，复用贮水箱，淋浴集水槽，增压泵，家用多功能水机5大部件组成;复 用贮水箱通过管道和增压泵与贮水箱连接，贮水箱还通过管道与淋浴集水槽连 接，淋浴集水槽通过管道分别与洗衣机出水口及洗浴平台的集水口连接，用于处 理洗菜池无油废水的家用多功能水机的出水口通过管道与马桶水箱连接。形成一 个自成废水回收利用体系的复用水装置。
本实用新型的有益效果是：经济实惠地提高了自来水达80%-90%的废水复 用增压泵4送入高位复用贮水箱2内暂时存放，为冲厕及擦地使用，从而达到提 高家庭用水复用率，节约一次使用生活用水之目的。
复用贮水箱2，可安装在洗脸台上，也可直接安装在便池或马桶上方墙壁上， 以方便冲厕使用即可。
本废水回收利用系统装置，除了增压泵所需0.1千瓦电能外，其他基本是靠 各自废水的自流作用达到过滤、沉降泥沙和汇积于低位贮水箱的，不需要消耗其 他能量，所有贮水装置一律采用塑料材料制作，甚至使用再生塑料制作，因而从 材料到产品性能都具有绿色性质的特点，具有经济实惠的使用特性。
本废水回收利用系统装置，除需要有一个200毫米高约1平方米面积的小平 台外，其他设施基本不需要占用卫生间及厨房设备宿营空间，因此，具有占地面 积小，方便使用及经济实惠的特点。
