申请日2003.07.31
公开(公告)日2004.09.08
IPC分类号C02F1/44
摘要
用于陶瓷加工的污水净化设备，包括一过滤罐，其内部装有高分子过滤膜制成的过滤管，由聚乙烯或聚丙烯材料制成;在过滤罐的底部设有快开装置用以快速排渣;进水管系统包括污水调节池。污水泵和一旁路排水阀，三者与压力表管道相连并通向过滤罐;出水系统包括出水阀、流量计和清水池，三者通过管道相连并通向过滤罐;还包括一储气罐，其管道的第一分支通过正向压力阀与过滤罐连通;设有反清洗系统：包括一储气罐管道的第二分支，它通过一个反吹气阀与过滤罐连通;还包括一与清水池管道相连的清水泵和清水阀，再与过滤罐连通。
权利要求书
1、一种用于陶瓷加工的污水净化设备，包括过滤装置、进水管路 系统、出水管路系统和排渣装置，以及一套相应的控制系统，其特征 在于：

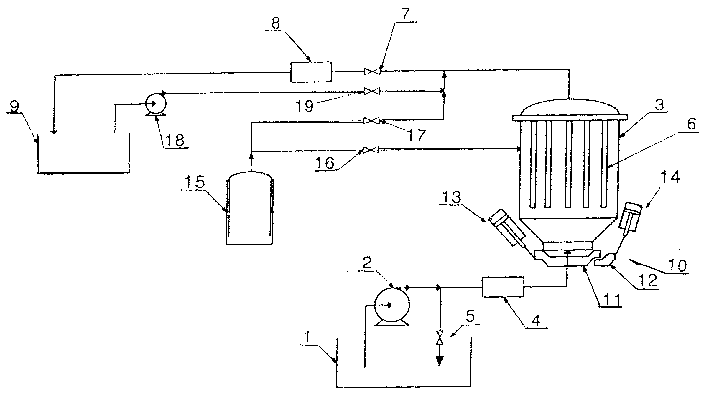

设有一过滤罐(3)，在过滤罐(3)的内部装有高分子微孔过滤管 (6);在过滤罐(3)的底部设有快开装置(10)，它由底盖(11)、锁紧钩 (12)和一对气缸(13、14)，及其连杆机组成;
所述的进水管系统包括容纳车间污水调节池(1)和一污水泵(2)及 一旁路排水阀(5)，三者通过管道与压力表(4)相连，并通向过滤罐(3);
所述的出水管系统包括出水阀(7)和流量计(8)，以及清水池(9)， 三者通过管道相连并与过滤罐(3)连通;还包括一个压缩空气储气罐 (15)，其第一分支是通过一个正向压力气阀(16)与过滤罐(3)连通;
设有反清洗系统，包括一储气罐(15)管道的第二分支，它通过一 个反吹气阀(17)与过滤罐(3)连通;还包括一个与清水池(9)管道相连 的清水泵(18)和清水阀(19)，再与过滤罐(3)连通;
所述的控制系统包括一逻辑控制器(22)，其信号输入端分别与流 量计(8)、压力表(4)、排水阀(5)、出水阀(7)、正向压力气阀(16)和 清水阀(19)，以及气缸(13)和(14)的开关到位信号输出端相联;逻辑控 制器(22)的控制信号输出端通过变频器(23)的电器执行元件与污水泵 相联;同时通过电磁换向阀组(24)与排水阀(5)、出水阀(7)、正向压力 气阀(16)和清水阀(19)，以及气缸(13)和(14)相联;逻辑控制器22 的控制信号输出端通过电气执行元件直接与反吹气阀(17)和清水泵 (18)相联。
2、按照权利要求1所述的用于陶瓷加工的污水净化设备，其特征 在于：
所述的高分子微孔过滤管(6)可以用聚乙烯微孔过滤膜制成，也可 以用聚丙烯微孔过滤膜制成。
3、按照权利要求1所述的用于陶瓷加工的污水净化设备，其特征 在于：
所述的高分子微孔过滤管(6)可以是花板式结构，即将微孔过滤管 (6)安装一个平面园板(20)上;也可以是管排式结构，即将微孔过滤管 (6)安装在汇总管(21)上。
说明书
用于陶瓷加工的污水净化设备
技术领域
本实用新型涉及一种用于陶瓷加工的污水净化设备，特别是采用 高分子微孔过滤膜，将陶瓷加工的废水进行过滤的设备，属于陶瓷的 后处理及过滤技术领域。
背景技术
陶瓷加工，尤其是墙地砖生产过程中产生大量的废水，如抛光砖 生产中需要大量的清水对瓷砖表面在加工时进行清洗，通常一条抛光 砖生产线的用水量有50-80立方米/小时。这些废水的悬浮物的浓度 很高，并且由于微粒粒径小(通常在几个微米左右)，不容易沉降，给 这类废水的处理带来一定的难度。陶瓷加工业对成本较敏感，废水的 处理和水资源的消耗给陶瓷生产增加了较大的成本。
陶瓷加工的污水传统的方法是用平流沉降池或者竖流沉降池，通 过对废水中加入聚合氯化铝、聚丙烯酰胺等等聚凝剂使悬浮物产生絮 凝，用重力沉降的方法去除悬浮物，然后将部分水回用于对水质要求 不严格的生产过程。这种方法有很多缺点：1、采用絮凝剂，由于水量 大，投药量大，处理成本高;2、占地面积大，尤其是采用平流沉降池; 3、处理后水质不能充分满足加工工艺的要求，如因含有絮凝剂，处理 后清水中有残留，原料的配制不能使用这种清水，并且长期工作会阻 塞加工设备的用水管路;4、沉降后的浆液含水量高，必须通过再次处 理，如压滤等方法得到比较干的污泥，才能进行填埋等处理。
发明内容
本实用新型的目的是：提供一种用于陶瓷加的污水净化设备，其采 用高分子微孔过滤膜，在不加任何药剂的情况下，将污水一次过滤得 到水质较高的、可再利用的清水和含固量较高的干渣。
本实用新型的技术方案：用于陶瓷加工的污水净化设备包括过滤 装置、进水管路系统、出水管路系统和反清洗系统，以及一套相应的 控制系统;所述的过滤装置是一个过滤罐，其内部装有高分子微孔膜 制成的过滤管，在过滤罐的底部设有快开装置，快开装置由底盖、锁 紧钩和一对气缸及其连杆机构组成。所述的进水管系统包括一个容纳 车间污水的污水调节池和一个污水泵，以及一旁路排水阀，三者通过 管道与压力表相连并通向过滤罐。所述的出水管系统包括设于过滤罐 出水方向的出水阀和流量计，以及清水池，三者用管道连接并与过滤 罐连通;还包括一个压缩空气储气罐，其管道的第一分支使通过一个 正向压力气阀与过滤罐连通。设有反清洗系统包括压缩空气储气罐的 第二分支管道，它通过一个反吹气阀与过滤罐连通;还包括一个与清 水池管道相连的清水泵和清水阀。所述的控制系统包括一逻辑控制器， 其信号输入端分别与流量计、压力表、排水阀、出水阀、正向压力气 阀和清水阀，以及两个气缸的开关到位信号输出端相联;逻辑控制器的 控制信号输出端通过变频器的电气执行元件与污水泵相联;同时通过电 磁换向阀组与排水阀、出水阀、正向压力气阀和清水阀，以及两个气缸 相联;逻辑控制器的控制信号输出端通过电气执行元件直接与反吹气阀 和清水泵相联。
所述的微孔过滤管是由高分子材料如聚乙烯过滤膜制成的;微孔 过滤管可以是花板式结构，也可以是管排式结构。
本实用新型的优点在于：
(1)可处理陶瓷加工废水，如抛光砖、釉面砖的抛光、磨边过程 中对球磨机的清洗，在原料制备过程中对原料罐的清洗所产生的污水; 还可用于与陶瓷微粒类似物质的污水处理，如石材加工等。
(2)经处理后的水质量较高，能满足陶瓷加工中所有工艺对水质 的要求，能达到全部回用。
(3)排出的干渣含固量高，便于运输。
(4)比传统的污水净化设备减少一次投入成本、处理成本和占地 面积。
