申请日2004.12.31
公开(公告)日2006.02.08
IPC分类号C02F1/48
摘要
本实用新型涉及一种磁铁式水处理器，包括有管状壳体、磁芯、滤芯，滤芯和磁芯为圆柱体形状，滤芯与磁芯层状排列设在壳体内，壳体内表面轴向为阶梯形，壳体上设有与水管或水龙头连接的螺纹。利用磁性材料产生高强度磁场，将水的缔合物分离为单个水分子，防止水垢的形成，起到防垢作用。水分子不断被磁场辐射，形成偶极水分子，使原有的水垢逐渐松软、脱落，随着系统排污而掉，起到除垢的作用。本实用新型磁铁式水处理器结构简单，制造方便，水管不易被堵塞，磁芯不容易被腐蚀，使用时间长，安装、清洗方便，可应用于工矿企业、服务业、家庭生活用水系统。
权利要求书
1、一种磁铁式水处理器，包括有管状壳体、磁芯，其特征在于：所述的水 处理器还包括有滤芯，所述的滤芯和磁芯为圆柱体形状，该滤芯与磁芯层状排 列设在壳体内，所述的壳体内表面轴向为阶梯形状，该壳体上设有与水管或水 龙头连接的螺纹。
2、如权利要求1所述的磁铁式水处理器，其特征在于：所述的磁芯包括有 支撑体、永磁铁和用来增强磁场强度的导磁体，所述的永磁铁和导磁体间隔层 状排列设在支撑体内，所述的支撑体侧面上设有与壳体相接触的支撑架。
3、如权利要求1所述的磁铁式水处理器，其特征在于：所述的磁芯包括有 支撑体、两个方形永磁铁、四个磁铁块和用来增强磁场强度的导磁体;所述的 永磁铁、磁铁块和导磁体都设在支撑体内，所述的支撑体设有一方形通孔，所 述的两永磁铁和四个磁铁块平均设在通孔的相对侧面上，所述永磁铁与磁铁块 为层状排列，所述两永磁铁的南北磁极相对，所述的导磁体设在两永磁铁相对 磁极的背面;所述的支撑体与壳体之间设有磁绝缘的粘合层。
4、如权利要求3所述的磁铁式水处理器，其特征在于：所述支撑体的方形 通孔设有若干个，所述的每个通孔的相对侧面上设有南北磁极相对的两永磁铁。
说明书
磁铁式水处理器
技术领域
本实用新型涉及一种水处理器，特别是指一种磁铁式水处理器。
背景技术
日常生活中使用的水里都含有一定量的钙、镁等离子，这种水在受热时， 极易在设备的换热界面形成致密、坚硬的水垢层，形成的水垢会大幅度降低 换热效率，并造成垢下腐蚀，导致水质下降和设备的损坏。现有的磁化水理 器存在一定的缺限，如磁场强度不够、水磁化效率低，容易堵塞、堵塞后不 容易清理，磁块腐蚀脱落，使用时间短，安装更换不便等。
实用新型内容
本实用新型所要解决的技术问题是提出一种磁场强度大、水磁化效率高， 不易堵塞，磁块不易腐蚀脱落，使用时间长，清洗、安装、更换方便的磁铁 式水处理器。

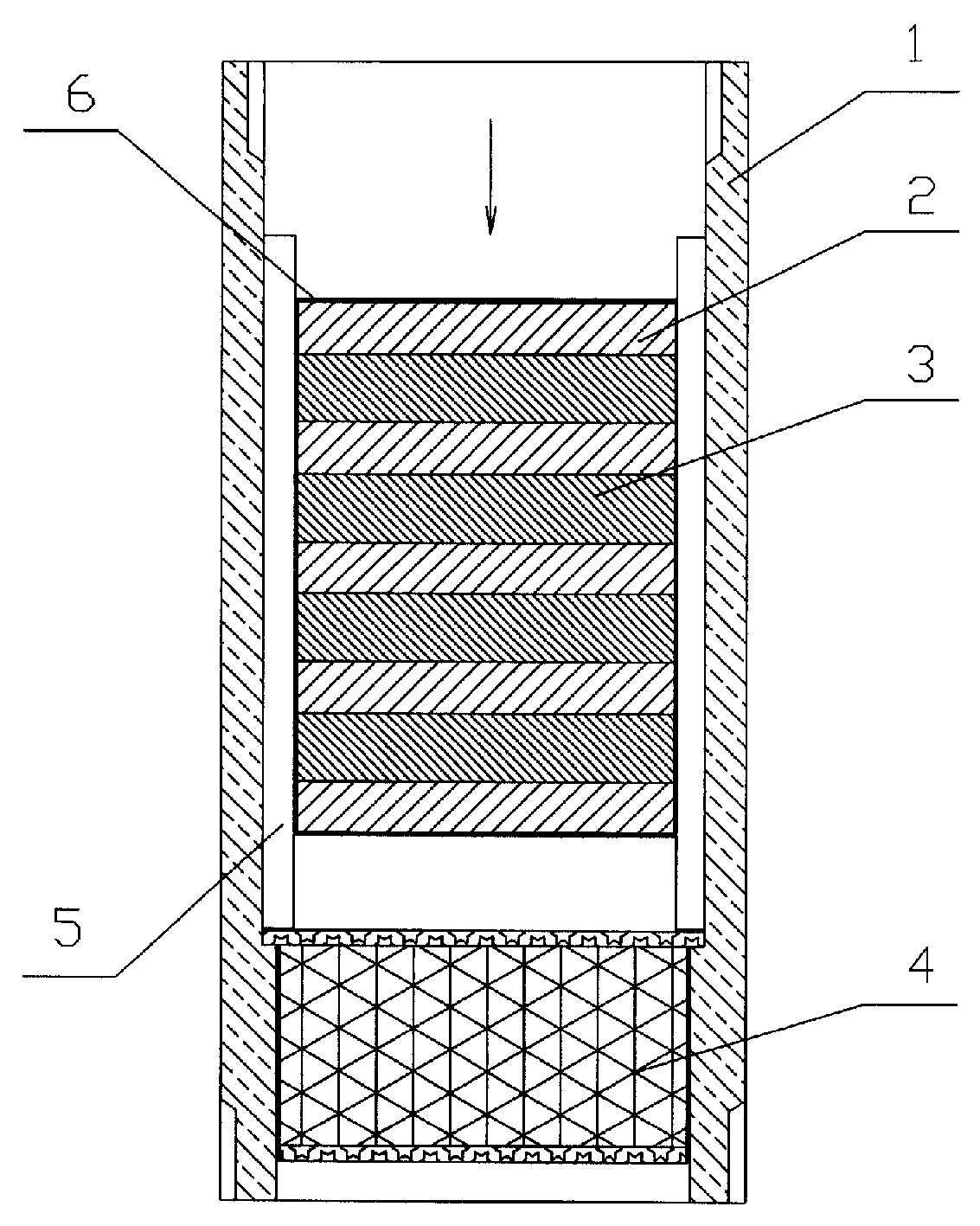

本实用新型所提供的技术方案是：一种磁铁式水处理器，包括有管状壳体、 磁芯，所述的水处理器还包括有滤芯，所述的滤芯和磁芯为圆柱体形状，该滤 芯与磁芯层状排列设在壳体内，所述的壳体内表面轴向为阶梯形状，该壳体上 设有与水管或水龙头连接的螺纹。
所述的磁芯包括有支撑体、永磁铁和用来增强磁场强度的导磁体，所述的 永磁铁和导磁体间隔层状排列设在支撑体内，所述的支撑体侧面上设有与壳体 相接触的支撑架。
所述的磁芯包括有支撑体、两个方形永磁铁、四个磁铁块和用来增强磁场 强度的导磁体;所述的永磁铁、磁铁块和导磁体都设在支撑体内，所述的支撑 体设有一方形通孔，所述的两永磁铁和四个磁铁块平均设在通孔的相对侧面上， 所述永磁铁与磁铁块为层状排列，所述两永磁铁的南北磁极相对，所述的导磁 体设在两永磁铁相对磁极的背面;所述的支撑体与壳体之间设有磁绝缘的粘合 层。
所述支撑体的方形通孔设有若干个，所述的每个通孔的相对侧面上设有 南北磁极相对的两永磁铁。
本实用新型有如下优点：利用磁性材料产生高强度磁场，将水的缔合物 分离为单个水分子，在加热时仍保持水溶液的溶解平衡，防止水垢的形成， 起到防垢作用。水分子不断被磁场辐射，形成偶极水分子。由于偶极水分子 的作用，可以使水垢的方解石晶型转化为松软的文石晶型，使原有的水垢逐 渐松软、脱落，随着系统排污而掉，起到除垢的作用。本实用新型磁铁式水 处理器结构简单，制造方便，磁场强度大、水磁化效率高，水管不易被堵塞， 磁芯不容易被腐蚀，使用时间长，清洗、安装、更换方便，可应用于工矿企 业的热交换器、热水锅炉和冷却塔等循环水系统;宾馆、洗浴等服务业的生 活用水系统;家庭生活用水系统的热水器、洗衣机、洗碗机等设备。
