申请日2004.12.17
公开(公告)日2006.06.14
IPC分类号C02F1/00; C02F1/52
摘要
一种污水再生处理简易装置，其特征在于由沉淀池、过滤网、蓄水池、无塔上水、两套上水管道系统及两套下水管道系统组成，其过滤网、无塔上水分别安装在沉淀池、蓄水池上方或侧方。本实用新型结构简单，设计合理，经济适用，将生活用污水如洗手、洗脸、洗澡、洗菜、洗碗、洗衣物等用过的水经污水再生处理简易装置后，形成再生水再经过新建住宅时增设的一套专用再生水上水管道系统或旧宅改造后增设的一套管道进入各用户卫生间冲洗便池，达到充分利用水资源和节约用水的同时经济效益、社会效益双丰收的目的。
权利要求书

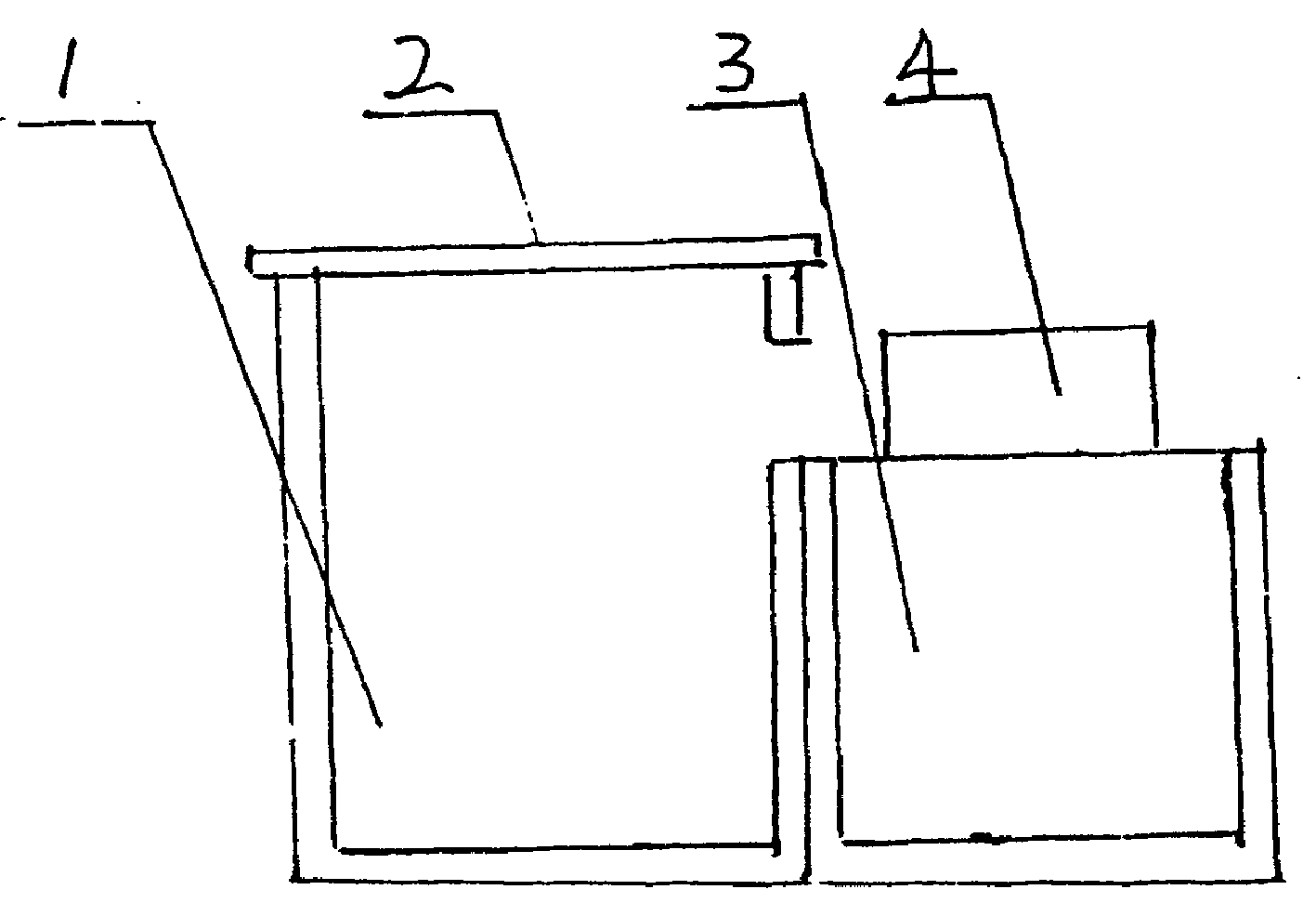

1、一种污水再生处理简易装置，其特征在于由沉淀池(1)、过滤网(2)、蓄 水池(3)、无塔上水(4)、两套上水管道系统及两套下水管道系统组成， 其过滤网(2)、无塔上水(4)分别安装在沉淀池(2)、蓄水池(3)上方 或侧方。
2、根据权利要求1所述的污水再生处理简易装置，其特征是生活用污水管道 与过滤网(2)连接，再生水上水管道与无塔上水(4)连接。
说明书
污水再生处理简易装置
技术领域
本实用新型涉及一种民用生活污水处理装置，特别是一种污水再生处理简 易装置。
背景技术
水是人类生存不可缺的宝贵资源。随着人类的发展，人类可用的水资源也 日趋贫乏，水源告急的城市越来越多，节约用水成为当今社会的重要话题。近 年来尽管人们在工业用水上采用了不少有效措施，可在民用生活用水上却进展 甚微，特别是如何将民用生活污水进行二次利用的节约设施却不见改进，因此 使大量可再次利用的生活污水如洗手、洗脸、洗澡、洗菜、洗碗、洗衣物等用 过的水均从下水道白白流掉，而人们冲洗便池却用自来水，实在太浪费了。
发明内容
本实用新型的目的是提供一种污水再生处理简易装置，将生活用污水经本 装置处理后再送进用户冲洗便池，达到充分利用水资源节约用水的目的。
本实用新型的目的是这样实现的：一种污水再生处理简易装置，其特征在 于由沉淀池、过滤网、蓄水池、无塔上水、两套上水管道系统及两套下水管道 系统组成，其过滤网、无塔上水分别安装在沉淀池、蓄水池上方或侧方。
所述的生活用污水管道与过滤网连接，再生水上水管道与无塔上水连接。
其中一套上水管道系统为正常的自来水管道，只不过不安装(不接通)冲 便池水管。另一套上水管道为再生水专用上水管道，即污水流经过滤网、沉淀 池，进入蓄水池，通过再生管道进入各网(户)卫生间，供冲便池用。
其中一套下水管道系统为便池污水下水管道系统，其污水直接排入下水道。 另一套下水管道系统为其他生活用污水→过滤网→沉淀池(再生水)→蓄水池 →再生管道→各网(户)卫生间→冲便池。
本实用新型的优点及其达到的效果：本实用新型结构简单，设计合理，经 济适用，将生活用污水如洗手、洗脸、洗澡、洗菜、洗碗、洗衣物等用过的水 经污水再生处理简易装置后，形成再生水再经过新建住宅时增设的一套专用再 生水上水管道系统或旧宅改造后增设的一套管道进入各用户卫生间冲洗便池， 达到充分利用水资源和节约用水同时经济效益、社会效益双丰收的目的。
