申请日2004.09.09
公开(公告)日2005.10.05
IPC分类号C02F9/00; C02F9/02; C02F9/08
摘要
一种小型无消毒剂污水净化消毒一体化装置。由精砂滤器、膜过滤器、紫外线C波段消毒器组成。与污水泵连接的管道经阀门与精砂滤器上端入水口相连，下端出口经阀门与膜过滤器上端入口相连;膜过滤器侧面下方出口经阀门与紫外线C波段消毒器下端入口相连;另用管道、三通和自来水管道阀门分别组成精砂滤器、膜过滤器的自来水反冲洗回路;装置固定在底座上形成一个整体。该装置体积小、结构简单，无需专人管理，占地面积仅0.9m2，一次性投资3万元左右，消毒费用为0.02元/吨水，出水水质稳定，达到《城镇污水处理厂污染物排放标准》一级标准，可直接排入GB38 38规定的地表水III类功能水域的自然水体。适用于乡镇医院、血站等小型医疗机构。
权利要求书
1、一种无消毒剂污水净化消毒一体化装置，包括污水泵、精砂滤器、膜 过滤器、紫外线C波段消毒器和水管道，其特征在于：

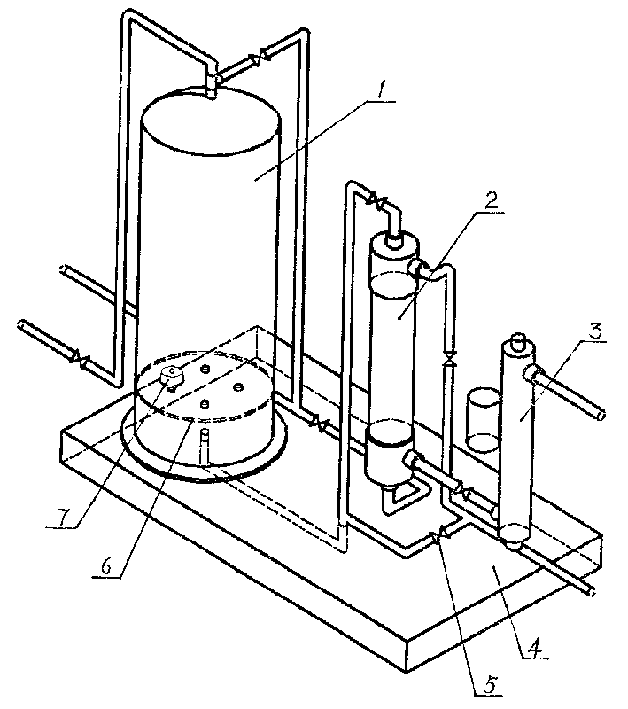

与污水泵连接的管道经阀门(5)与精砂滤器(1)上端入水口相连，下端 出口经阀门(5)与膜过滤器(2)上端入口相连;膜过滤器(2)侧面下方出 口经阀门(5)与紫外线C波段消毒器(3)下端入口相连;
另用管道、三通和自来水管道阀门分别组成精砂滤器(1)、膜过滤器(2) 的自来水反冲洗回路;
装置固定在底座(4)上形成一个整体。
2、根据权利要求1所述的无消毒剂污水净化消毒一体化装置，其特征在 于：精砂滤器(1)内有密封板(6)，均匀分布若干螺牙孔，螺牙孔上旋接滤 水帽(7)。
说明书
无消毒剂污水净化消毒一体化装置
技术领域：
本实用新型涉及污水净化消毒装置，尤其是一种小型无消毒剂的医院污水净化消毒一体化装置。
背景技术：
现有的污水净化消毒技术都需建设调节池、生物氧化池，接触消毒池进行 净化处理，再利用液氯、二氧化氯等消毒药剂进行消毒。这种技术要求占地面 积大，建设周期长，一次性投资高，操作复杂，消毒药剂还会对环境造成二次 污染。
发明内容：
本实用新型目的在于：提供一种无消毒剂的污水净化、消毒一体化装置。 它既能由精砂滤器、膜过滤器在常温、低压下净化处理污水的COD、BOD、SS 等理化指标，还采用紫外线C波段消毒器对污水进行物理杀菌消毒，无污染， 净化效果好。
本实用新型所采取的技术方案是：由精砂滤器、膜过滤器、紫外线C波段 消毒器组成。与污水泵连接的管道经阀门与精砂滤器上端入水口相连，下端出 口经阀门与膜过滤器上端入口相连;膜过滤器侧面下方出口经阀门与紫外线C 波段消毒器下端入口相连;另用管道、三通和自来水管道阀门分别组成精砂滤 器、膜过滤器的自来水反冲洗回路;装置固定在底座上形成一个整体。
与现有技术相比，本实用新型结构简单、体积小、管理要求低，占地面积 仅0.9m2，比现有技术节约80%;一次性投资3万元左右，是现有技术的1/4; 消毒费用为0.02元/吨水，是化学消毒剂消毒设备的1/10;处理水质稳定， 效果优于GB8978-1996《污水综合排放标准》，达到GB18918-2000《城镇污 水处理厂污染物排放标准》一级标准，可直接排入GB3838规定的地表水III类 功能水域的自然水体。尤其适用于乡镇医院、血站等小型医疗机构。
