申请日2001.12.15
公开(公告)日2002.10.16
IPC分类号B01D29/66; B01D35/12
摘要
本实用新型涉及一种家用水处理反冲洗阀,其由微型电机,齿轮变速箱,阀壳体,阀头及阀芯组成,特征是采用多个带通孔或槽的阀头和阀芯相互配合,仅用一阀即可实现水处理设备的过滤与反冲洗功能,结构简单,可极大地提高水处理设备中滤芯的使用寿命及出水性能,适应于家用及小型工业和商业水处理设备中。
権利要求書

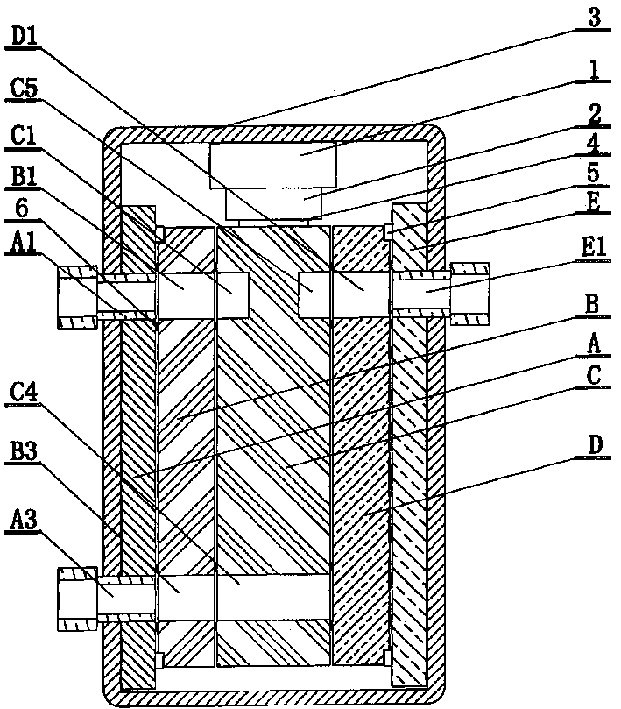

1.一种家用水处理反冲洗阀，由微型电机(1)，齿轮变速箱(2)， 阀壳体(3)，阀头及阀芯组成，其特征是：
所述阀头包括：
一个其上设有进水孔(A1)，出水孔(A2)及排污孔(A3)的阀头(A);
一个其上设有出水孔(E1)和出水孔(E2)的阀头(E);
所述阀芯包括：
一个其上设有通孔(B1、B2、B3)的阀芯(B)，所述通孔(B1、B2、 B3)分别与阀头(A)上的进水孔(A1)、出水孔(A2)、排污孔(A3)对 应;
一个其上设有通孔(D1)及直形通槽(D2D3)的阀芯(D)，其中直形 通槽(D2D3)的槽(D2)为通孔，所述通孔(D1)、槽(D2)分别与阀头 (E)上的出水孔(E1、E2)对应;
一个其端面设有传动齿条(4)、一侧面设有两个腰形通槽(C1C2、 C3C4)，其腰形通槽(C3C4)的槽(C4)为通孔、另一侧面设有一腰形通 槽(C5C6)的阀芯(C)，所述腰形通槽(C1C2、C3C4)与阀芯(B)上 的通孔(B1、B2、B3)贯通，腰形通槽(C5C6)与阀芯(D)上的通孔 (D1)及直形通槽(D2D3)贯通;
上述阀头(A)、阀芯(B)、阀芯(C)、阀芯(D)及阀头(E)依次连 接，其中阀头(A)与阀芯(B)，阀头(E)与阀芯(D)定位连接，阀芯 (C)与阀芯(B)、阀芯(D)相对转动，其端部的传动齿条(4)与齿轮 变速箱(2)啮合，齿轮变速箱(2)由微型电机(1)带动。
说明书
家用水处理反冲洗阀
技术领域
本实用新型涉及水处理装置，特别是涉及一种家用水处理反冲洗阀。
背景技术
目前，在水处理工程中使用的过滤装置多种多样，其原理大致相同， 即由过滤和反冲洗两个过程组成，但是在实现这两个功能时，需要增设多 个阀门，如进水阀、出水阀、冲洗阀及排污阀，造成过滤装置的体积大， 而且在使用过程中，需要对各个阀的功能相当了解，才不至于产生失误， 操作比较繁琐。
发明内容
本实用新型的目的是克服上述现有技术的缺陷，提供一种仅用一阀即 可实现过滤与反冲洗双重功能的家用水处理反冲洗阀。
本实用新型的技术方案为：
一种家用水处理反冲洗阀，由微型电机，齿轮变速箱，阀壳体，阀头 及阀芯组成，其结构为：
所述阀头包括：
一个其上设有进水孔，出水孔及排污孔的阀头A：
一个其上设有出水孔E1和出水孔E2的阀头E;
所述阀芯包括：
一个其上设有通孔B1、B2、B3的阀芯B，所述通孔B1、B2、B3分别 与阀头A上的进水孔、出水孔、排污孔对应;
一个其上设有通孔D1及直形通槽D2D3的阀芯D，其直形通槽D2D3的 槽D2为通孔，所述通孔D1、槽D2分别与阀头E上的出水孔E1、E2对应;
一个其端面设有传动齿条、一侧面设有两个腰形通槽C1C2、C3C4， 其腰形通槽C3C4的槽C4为通孔、另一侧面设有一腰形通槽C5C6的阀芯 C，所述腰形通槽C1C2、C3C4与阀芯B上的通孔B1、B2、B3贯通，腰 形通槽C5C6与阀芯D上的通孔D1及直形通槽D2D3贯通;
上述阀头A、阀芯B、阀芯C、阀芯D及阀头E依次连接，其中阀头A 与阀芯B，阀头E与阀芯D定位连接，阀芯C与阀芯B、阀芯D相对转动， 其端部的传动齿条与齿轮变速箱啮合，齿轮变速箱由微型电机带动。
本实用新型的家用水处理反冲洗阀适应于家用及小型工业和商业水 处理设备中，它仅用一阀即可实现水处理设备的过滤与反冲洗功能，结构 简单，可极大地提高水处理设备中滤芯的使用寿命及出水性能。
