申请日2003.08.26
公开(公告)日2004.10.13
IPC分类号F04F5/10
摘要
气动喷射无堵塞污泥泵，涉及喷射泵技术领域。它主要由护套以及位于护套内部的吸入管、环形气动喷嘴、混合管、扩散增压管、输出管组成，它的环形气动喷嘴由环形喷嘴内套以及环形喷嘴外套构成，环形喷嘴内套的出口位于环形喷嘴外套的内部，在环形气动喷嘴的外侧设有调节环形流道出口宽度的机构。本实用新型具有阻力小，流速高，吸力大的优点，可达到最佳的吸入性能和排出性能，环形流道长期使用磨损后，通过螺纹调节机构使环形流道出口宽度恢复正常;本泵内部无运动零件，不易发生故障，使用周期长，此外，由于采用环形喷嘴，混合管和吸入管通道直径相对较大，无堵塞性能好，可广泛使用于吸送污泥、泥浆、水沙等场所。
権利要求書

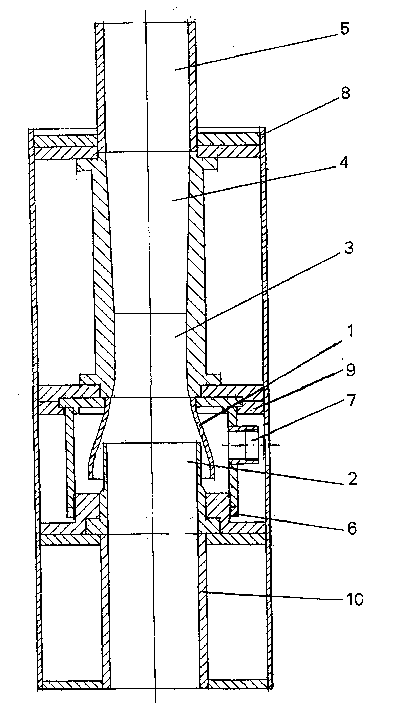

1、一种气动喷射无堵塞污泥泵，它主要由护套(8)以及位于 护套(8)内部的吸入管(10)、气动喷嘴、混合管(3)、扩散增压管 (4)、输出管(5)组成，吸入管(10)位于气动喷嘴的下部，混合 管(3)位于气动喷嘴的上部，混合管(3)与扩散增压管(4)、输出 管(5)顺次连接，其特征在于：它的气动喷嘴为由环形喷嘴内套(2) 以及环形喷嘴外套(1)构成的环形气动喷嘴;它设有调节环形流道 出口宽度的机构(6)。
2、根据权利要求1所述的气动喷射无堵塞污泥泵，其特征在 于：环形气动喷嘴的环形喷嘴内套(2)为圆柱形，它的环形喷嘴外套 (1)为圆锥台形。
3、根据权利要求2所述的气动喷射无堵塞污泥泵，其特征在 于：圆锥台形的环形喷嘴外套(1)为钟形，在其大端和小端分别接上 圆柱形，并有光滑的弧形过渡。
4、根据权利要求1所述的气动喷射无堵塞污泥泵，其特征在 于：调节环形流道出口宽度的装置(6)为螺纹调节机构。
5、根据权利要求4所述的气动喷射无堵塞污泥泵，其特征在 于：螺纹调节机构(6)设置在固接环形气动喷嘴的环形喷嘴内套(2)、 外套(1)的部件上，设有相吻合的内螺纹和外螺纹。
说明书
气动喷射无堵塞污泥泵
技术领域：本实用新型涉及泵技术领域，特别涉及一种气动喷射 泵。
背景技术：目前，公知的抽送水下带有块状固体的污泥的泵;大 多采用离心式污水泵、潜污泵、无堵塞泵、或旋流泵，陆上泵受吸程 限制不能在深水作业，水下泵对潜水电机有严格的质量要求和绝缘措 施，同时它们都有转动叶轮，遇到块状固体，容易损坏，而且能通过 的块状固体的直径也受到严格限制，也有采用液动喷射泵或气动喷射 泵，这些泵一般采用中心喷嘴，其能通过的块状固体的直径也受到一 定限制，也有采用环形喷嘴，但其环形喷嘴一般是在环形圆周上均布 多个小喷嘴，一般在六个以上，这些小喷嘴因直径小，阻力大，容易 磨损，影响抽送性能。
发明内容：
本实用新型所要解决的技术问题是设计一种气动喷射无堵塞污 泥泵，以解决现有技术中的气动喷射泵存在的喷嘴阻力大、不能抽取 大直径的块状物体以及泵磨损后不能加以补偿的技术问题。
本实用新型解决技术问题的技术方案为，它主要由护套以及位于 护套内部的吸入管、气动喷嘴、混合管、扩散增压管、输出管组成， 吸入管位于气动喷嘴的下部，混合管位于气动喷嘴的上部，混合管与 扩散增压管、输出管顺次连接，它的气动喷嘴为由环形喷嘴内套以及 环形喷嘴外套构成的环形气动喷嘴;它设有调节环形流道出口宽度的 机构。上述技术方案形成的有益效果是，使本实用新型具有空气阻力 小，流速高，吸力大的优点;环形流道出口宽度可以调节，达到最佳 的吸入性能和排出性能;环形流道长期使用磨损后，可通过调节环形 流道出口宽度的机构使环形流道出口宽度恢复正常使用。
环形气动喷嘴的环形喷嘴内套为圆柱形，环形喷嘴外套为圆锥台 形，便于环形流道出口宽度的调节。
圆锥台形的环形喷嘴外套为钟形，在圆锥台形的大端和小端分别 接上圆柱形，并有光滑的弧形过渡，以减小高压气流通过气动喷嘴的 阻力。
调节环形流道出口宽度的机构为螺纹调节机构，便于通过螺纹调 节机构使气动喷嘴的环形喷嘴内套与环形喷嘴外套之间在轴向上产 生相对位移，从而改变喷嘴流道的出口宽度，达到最佳的吸入性能和 排出性能;环形流道长期使用磨损后，便于通过螺纹调节机构使环形 流道出口宽度恢复正常。
螺纹调节机构设置在固接内、外套的部件上，设有相吻合的内螺 纹和外螺纹，便于气动喷嘴的固定与调节。
由于采用上述技术方案，本实用新型具有阻力小，流速高，吸力 大的优点，可达到最佳的吸入性能和排出性能，环形流道长期使用磨 损后，通过调节环形流道出口宽度的机构使环形流道出口宽度恢复正 常;本泵内部无运动零件，不易发生故障，使用周期长，此外，由于 采用环形喷嘴，混合管和吸入管通道直径相对较大，无堵塞性能好， 可广泛使用于吸送污泥、泥浆、水沙等场所。
