申请日2018.02.24
公开(公告)日2018.10.19
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型公开了一种钨矿浮选废水处理系统，包括转轴、搅拌叶、进水管、入料管、调节阀、筛网盒、处理箱、导轨、分解盒和滑块，所述转轴表面安装有搅拌叶，所述搅拌电机一侧安装有进水管，所述入料管中部安装有调节阀，且入料管底端安装有筛网盒，所述顶盖底端安装有处理箱，所述处理箱内壁两端均安装有导轨，所述导轨一侧安装有分解盒，本实用新型结构科学合理，使用安全方便，设置入料管和分解盒，便于使用者添加破坏废水中各类选矿药剂，改变废水不能自然沉降的弊端，使尾矿库废水澄清，设置转轴和搅拌叶，便于使用均匀搅拌水处理剂，从而便于将污水与水处理剂充分混合，提高净化率。
权利要求书

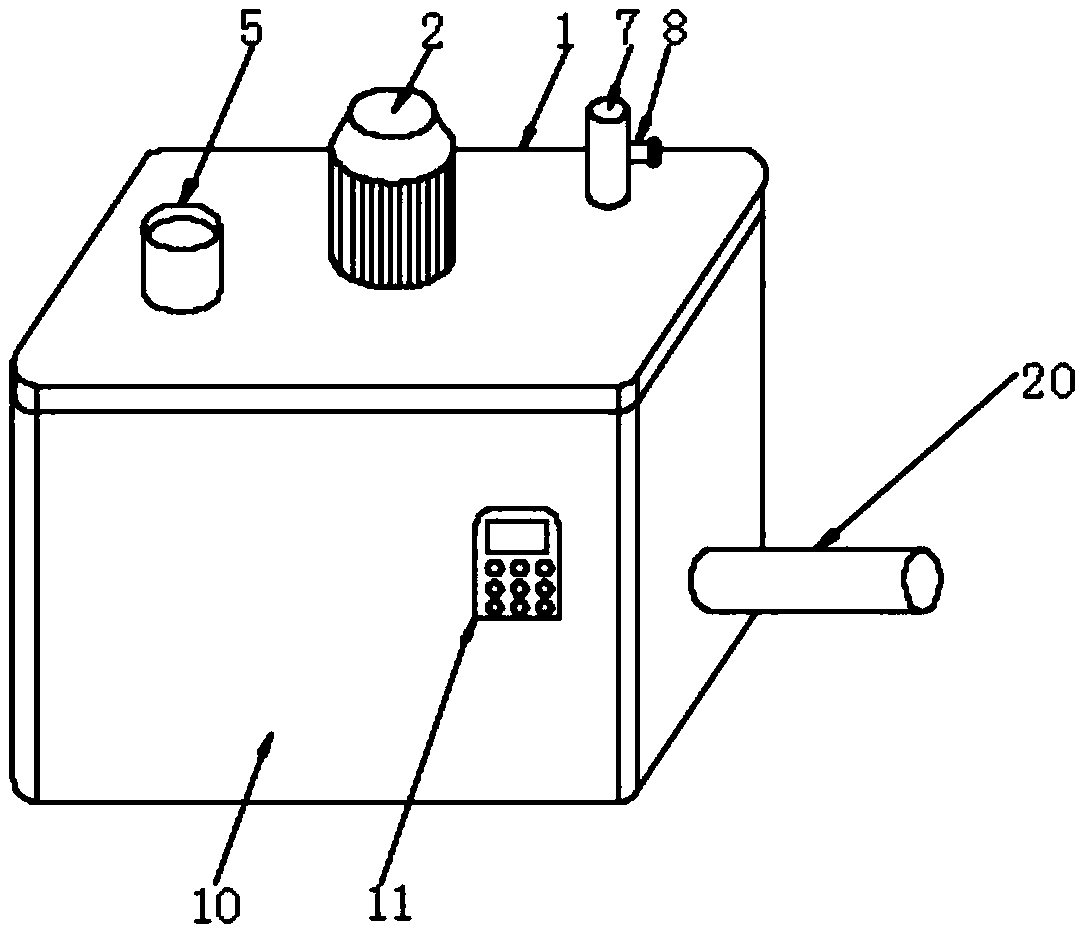

1.一种钨矿浮选废水处理系统，包括顶盖(1)、搅拌电机(2)、转轴(3)、搅拌叶(4)、进水管(5)、导流板(6)、入料管(7)、调节阀(8)、筛网盒(9)、处理箱(10)、控制开关(11)、导轨(12)、分解盒(13)、滑块(14)、限位块(15)、减震支架(16)、排污泵进水管(17)、过滤内芯(18)、排污泵(19)和排污泵出水管(20)，其特征在于：所述顶盖(1)顶端中部安装有搅拌电机(2)，所述搅拌电机(2)底端安装有转轴(3)，所述转轴(3)表面安装有搅拌叶(4)，所述搅拌电机(2)一侧安装有进水管(5)，所述进水管(5)下方安装有导流板(6)，所述搅拌电机(2)另一侧安装有入料管(7)，所述入料管(7)中部安装有调节阀(8)，且入料管(7)底端安装有筛网盒(9)，所述顶盖(1)底端安装有处理箱(10)，所述处理箱(10)中部安装有控制开关(11)，且处理箱(10)内壁两端均安装有导轨(12)，所述导轨(12)一侧安装有分解盒(13)，所述分解盒(13)与导轨(12)连接处安装有滑块(14)，所述滑块(14)顶端安装有限位块(15)，所述处理箱(10)底端安装有减震支架(16)，所述减震支架(16)顶端安装有排污泵(19)，所述排污泵(19)一端安装有排污泵进水管(17)，所述排污泵进水管(17)内部嵌入有过滤内芯(18)，所述排污泵(19)另一端安装有排污泵出水管(20)，所述控制开关(11)的输入端电性连接市电的输出端，所述控制开关(11)的输出端电性连接搅拌电机(2)和排污泵(19)的输入端。
2.根据权利要求1所述的一种钨矿浮选废水处理系统，其特征在于，所述进水管(5)与顶盖(1)通过螺纹连接。
3.根据权利要求1所述的一种钨矿浮选废水处理系统，其特征在于，所述导流板(6)为一种树脂材质的构件。
4.根据权利要求1所述的一种钨矿浮选废水处理系统，其特征在于，所述排污泵(19)与排污泵出水管(20)连接处设置有密封圈。
5.根据权利要求1所述的一种钨矿浮选废水处理系统，其特征在于，所述处理箱(10)底端四角均安装有橡皮垫圈。
说明书
一种钨矿浮选废水处理系统
技术领域
本实用新型涉及废水处理系统技术领域，具体为一种钨矿浮选废水处理系统。
背景技术
钨是一种有色金属，钨的强度和硬度一般比纯金属高，电阻比纯金属大，电阻温度系数小，具有良好的综合机械性能，因此，作为一种有色金属，钨的强度和硬度非常高。
目前市场上的钨矿浮选废水处理系统不仅结构复杂，而且功能单一，对于浮选废水中的尾矿渣去除效果差，导致排入尾矿库的浮选废水无法自然沉降，不便于水处理剂发挥最佳处理效果，导致水处理效果不佳。
实用新型内容
本实用新型提供一种钨矿浮选废水处理系统，可以有效解决上述背景技术中提出对于浮选废水中的尾矿渣去除效果差，导致排入尾矿库的浮选废水无法自然沉降，不便于水处理剂发挥最佳处理效果，导致水处理效果不佳的问题。
为实现上述目的，本实用新型提供如下技术方案：一种钨矿浮选废水处理系统，包括顶盖、搅拌电机、转轴、搅拌叶、进水管、导流板、入料管、调节阀、筛网盒、处理箱、控制开关、导轨、分解盒、滑块、限位块、减震支架、排污泵进水管、过滤内芯、排污泵和排污泵出水管，所述顶盖顶端中部安装有搅拌电机，所述搅拌电机底端安装有转轴，所述转轴表面安装有搅拌叶，所述搅拌电机一侧安装有进水管，所述进水管下方安装有导流板，所述搅拌电机另一侧安装有入料管，所述入料管中部安装有调节阀，且入料管底端安装有筛网盒，所述顶盖底端安装有处理箱，所述处理箱中部安装有控制开关，且处理箱内壁两端均安装有导轨，所述导轨一侧安装有分解盒，所述分解盒与导轨连接处安装有滑块，所述滑块顶端安装有限位块，所述处理箱底端安装有减震支架，所述减震支架顶端安装有排污泵，所述排污泵一端安装有排污泵进水管，所述排污泵进水管内部嵌入有过滤内芯，所述排污泵另一端安装有排污泵出水管，所述控制开关的输入端电性连接市电的输出端，所述控制开关的输出端电性连接搅拌电机和排污泵的输入端。
优选的，所述进水管与顶盖通过螺纹连接。
优选的，所述导流板为一种树脂材质的构件。
优选的，所述排污泵与排污泵出水管连接处设置有密封圈。
优选的，所述处理箱底端四角均安装有橡皮垫圈。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置入料管和分解盒，便于使用者添加破坏废水中各类选矿药剂，改变废水不能自然沉降的弊端，使尾矿库废水澄清，设置转轴和搅拌叶，便于使用均匀搅拌水处理剂，从而便于将污水与水处理剂充分混合，提高净化率，设置导轨和滑块，便于调节分解盒的高度，便于使用者不同水质净化的需求。
