申请日2018.02.11
公开(公告)日2018.12.07
IPC分类号C02F9/10; F23G7/04; C02F103/16
摘要
本实用新型涉及一种冶金废水处理装置，包括废水储罐、初步处理装置、雾化装置和焚烧炉。本实用新型通过设置初步处理装置、雾化装置和焚烧炉，将废水最终变成无毒无污染的蒸汽排放到空气中，确保环境不会因为废水的排放造成污染。
权利要求书

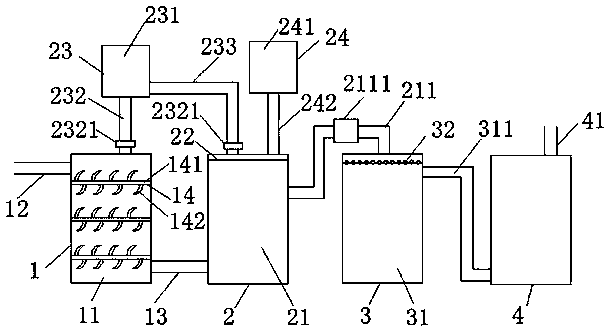

1.一种冶金废水处理装置，其特征在于：包括废水储罐(1)、初步处理装置(2)、雾化装置(3)和焚烧炉(4);所述废水储罐(1)包括储罐本体(11)、储罐进料管(12)、储罐出料管(13)和若干搅拌部件(14)，所述储罐进料管(12)设置在所述储罐本体(11)的上部，所述储罐出料管(13)设置在所述储罐本体(11)的下部;若干所述搅拌部件(14)并列设置在所述储罐本体(11)的内部;所述搅拌部件(14)包括搅拌支撑杆(141)和若干搅拌叶(142)，所述搅拌支撑杆(141)的轴向与水平方向平行，若干所述搅拌叶(142)均匀分布在所述搅拌支撑杆(141)上;所述初步处理装置(2)包括初步处理罐(21)、紫外灯(22)、氧气罐(23)和臭氧罐(24)，所述初步处理罐(21)的下部与所述废水储罐(1)通过所述储罐出料管(13)连接，所述紫外灯(22)设置在所述初步处理罐(21)的内部上端，所述氧气罐(23)包括氧气罐本体(231)、第一氧气出料管(232)和第二氧气出料管(233)，所述氧气罐本体(231)与所述储罐本体(11)通过所述第一氧气出料管(232)连接，所述氧气罐本体(231)与所述初步处理罐(21)通过所述第二氧气出料管(233)连接，所述第一氧气出料管(232)和第二氧气出料管(233)上分别设有流量阀(2321)，所述臭氧罐(24)包括臭氧罐本体(241)和臭氧出料管(242)，所述臭氧罐本体(241)通过所述臭氧出料管(242)与所述初步处理罐(21)连接，所述初步处理罐(21)的上部设有处理罐出料管(211)，所述处理罐出料管(211)的另一端与所述雾化装置(3)的上端连接，所述处理罐出料管(211)上设置有废水泵(2111)，所述雾化装置(3)包括雾化罐(31)和设置在雾化罐(31)的内部上端的喷嘴(32)，所述雾化罐(31)的上部设有雾化出料管(311)，所述焚烧炉(4)的下端通过所述雾化出料管(311)与所述雾化罐(31)连接;所述焚烧炉(4)的上端设置有蒸汽排出管(41)。
2.根据权利要求1所述的一种冶金废水处理装置，其特征在于，所述搅拌部件(14)的数量为三个。
说明书
一种冶金废水处理装置
技术领域
本实用新型涉及冶金设备，特别是一种冶金废水处理装置。
背景技术
冶金对于人们的衣食住行用有着至关重要的作用，我们生活中的很多产品都是化工生产给我们带来的。但是化工生产中经常会出现废水，如果废水直接排放，长此以往将对地球环境造成毁灭性的影响。
发明内容
本实用新型的目的是为了提供一种冶金废水处理装置。
本实用新型的技术方案是：
一种冶金废水处理装置，包括废水储罐、初步处理装置、雾化装置和焚烧炉;所述废水储罐包括储罐本体、储罐进料管、储罐出料管和若干搅拌部件，所述储罐进料管设置在所述储罐本体的上部，所述储罐出料管设置在所述储罐本体的下部;若干所述搅拌部件并列设置在所述储罐本体的内部;所述搅拌部件包括搅拌支撑杆和若干搅拌叶，所述搅拌支撑杆的轴向与水平方向平行，若干所述搅拌叶均匀分布在所述搅拌支撑杆上;所述初步处理装置包括初步处理罐、紫外灯、氧气罐和臭氧罐，所述初步处理罐的下部与所述废水储罐通过所述储罐出料管连接，所述紫外灯设置在所述初步处理罐的内部上端，所述氧气罐包括氧气罐本体、第一氧气出料管和第二氧气出料管，所述氧气罐本体与所述储罐本体通过所述第一氧气出料管连接，所述氧气罐本体与所述初步处理罐通过所述第二氧气出料管连接，所述第一氧气出料管和第二氧气出料管上分别设有流量阀，所述臭氧罐包括臭氧罐本体和臭氧出料管，所述臭氧罐本体通过所述臭氧出料管与所述初步处理罐连接，所述初步处理罐的上部设有处理罐出料管，所述处理罐出料管的另一端与所述雾化装置的上端连接，所述处理罐出料管上设置有废水泵，所述雾化装置包括雾化罐和设置在雾化罐的内部上端的喷嘴，所述雾化罐的上部设有雾化出料管，所述焚烧炉的下端通过所述雾化出料管与所述雾化罐连接;所述焚烧炉的上端设置有蒸汽排出管。
上述的一种冶金废水处理装置，所述搅拌部件的数量为三个。
本实用新型的有益效果是：在所述冶金废水处理装置中设置初步处理装置、雾化装置和焚烧炉，将废水最终变成无毒无污染的蒸汽排放到空气中，确保环境不会因为废水的排放造成污染。
