申请日2008.11.03
公开(公告)日2009.08.26
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥灭菌系统中的垂直提升翻转倒料机，包括机架、设在所述机架内的吊笼、设在所述吊笼内的物料车、用于提升所述吊笼的提升机构，所述吊笼的一侧具有开口，并所述吊笼具有可翻转的底板，所述物料车与所述底板之间设有锁紧机构，该倒料机还包括用于翻转所述底板将所述物料车内的物料从所述开口处倒出的翻转机构。该垂直提升翻转倒料机只需1人操作就能完成提升和倒料一个循环。
翻译権利要求書

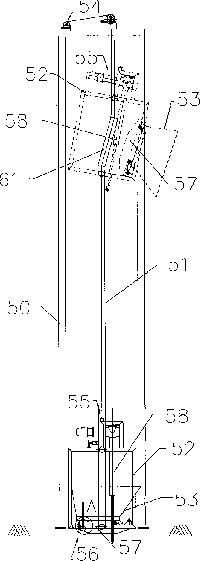

1、一种污泥灭菌系统中的垂直提升翻转倒料机，包括机架(50)、设在所述 机架(50)内的吊笼(52)、设在所述吊笼(52)内的物料车(53)、用于提升 所述吊笼(52)的提升机构(54)，其特征在于：所述吊笼(52)的一侧具有开 口，并所述吊笼(52)具有可翻转的底板(57)，所述物料车(53)与所述底板 (57)之间设有锁紧机构(56)，该倒料机还包括用于翻转所述底板(57)将所 述物料车(53)内的物料从所述开口处倒出的翻转机构(55)。
2、根据权利要求1所述的污泥灭菌系统中的垂直提升翻转倒料机，其特征 在于：所述的翻转机构(55)包括与所述底板(57)相转动连接的推杆(58)、 用于推动所述推杆(58)的螺母、与所述螺母相螺纹配合的传动轴、带动所述 传动轴转动的电机。
3、根据权利要求1所述的污泥灭菌系统中的垂直提升翻转倒料机，其特征 在于：所述的锁紧机构(56)包括设在所述物料车(53)上的锁销(59)、可转 动地设在所述底板(57)上用于钩住所述锁销(59)的锁钩(60)。
4、根据权利要求1所述的污泥灭菌系统中的垂直提升翻转倒料机，其特征 在于：所述的提升机构(54)包括升降电机、链轮、与所述吊笼(52)相连的 链条。
5、根据权利要求1所述的污泥灭菌系统中的垂直提升翻转倒料机，其特征 在于：所述机架(50)内设有行走导轨(51)，所述吊笼(52)上设有滚动件， 所述滚动件可滚动地设在所述行走导轨(51)内。
6、根据权利要求5所述的污泥灭菌系统中的垂直提升翻转倒料机，其特征 在于：所述行走导轨(51)具有倾斜段(61)，当所述滚动件在所述倾斜段(61) 内滚动时，所述吊笼(52)带着所述物料车(53)一起倾斜。
说明书
污泥灭菌系统中的垂直提升翻转倒料机
技术领域
本实用新型涉及一种污泥灭菌系统中的垂直提升翻转倒料机。
背景技术
现有技术中，物料车或桶内的污泥、砂石等固体物的垂直输送机械主要是 机械提升(通过垂直升降机或吊机)、人工倒料，一个循环至少需工2～3人才能 完成，人力成本较高。
发明内容
本实用新型的目的在于提供一种污泥灭菌系统中的垂直提升翻转倒料机，该 倒料机只需1人操作就能完成提升和倒料一个循环
为了达到以上目的，本实用新型采用的技术方案是：一种污泥灭菌系统中的 垂直提升翻转倒料机，包括机架、设在所述机架内的吊笼、设在所述吊笼内的 物料车、用于提升所述吊笼的提升机构，所述吊笼的一侧具有开口，并所述吊 笼具有可翻转的底板，所述物料车与所述底板之间设有锁紧机构，该倒料机还 包括用于翻转所述底板将所述物料车内的物料从所述开口处倒出的翻转机构。
所述的翻转机构包括与所述底板相转动连接的推杆、用于推动所述推杆的螺 母、与所述螺母相螺纹配合的传动轴、带动所述传动轴转动的电机。
所述的锁紧机构包括设在所述物料车上的锁销、可转动地设在所述底板上用 于钩住所述锁销的锁钩。
所述的提升机构包括升降电机、链轮、与所述吊笼相连的链条。
所述机架内设有行走导轨，所述吊笼上设有滚动件，所述滚动件可滚动地设 在所述行走导轨内。
所述行走导轨具有倾斜段，当所述滚动件在所述倾斜段内滚动时，所述吊笼 带着所述物料车一起倾斜。
由于本实用新型采用了以上的技术方案，其优点在于：将装满物料的小车推 至提升吊笼并入位，拉紧锁紧机构，按下工作按钮，提升机构控制料车随提升 吊笼垂直向上至倒料口位置，再由翻转机构将物料倒出，倒料完毕后翻转机构 复位至原位置，料车随提升吊笼下降至地面，将空料车拉出，一个循环完成。 不难看出，该垂直提升翻转倒料机只需1人操作就能完成提升和倒料一个循环。
