申请日2018.03.28
公开(公告)日2018.08.17
IPC分类号C02F9/10
摘要
本发明公开了一种建筑工程用污水污泥分离循环利用设备，包括有箱体结构的主体，主体的顶部设有进料口，进料口下方的主体内部由上至下依次设有过滤板、过滤网以及污水排出系统，过滤板左侧的主体上设有出口端，出口端处设有活动门，过滤板右侧的主体上设有污泥推送机构，所述污水排出系统经连接管与蒸馏室连接，蒸馏室内设有第二电热块，蒸馏室上方经冷凝管与出液口连接。该设备可以对液体进行处理，解决了现有设备存在的液体不能循环利用，并且分离效果不佳，不易收集，影响装置的工作效率的问题。
权利要求书

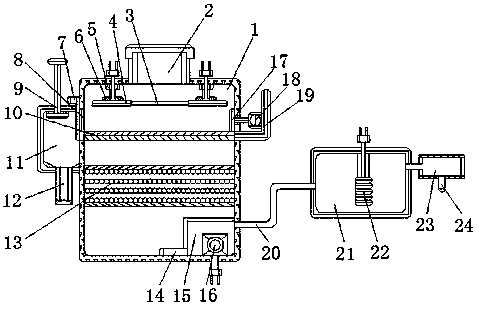

1.一种建筑工程用污水污泥分离循环利用设备，其特征在于：包括有箱体结构的主体(1)，主体(1)的顶部设有进料口(2)，进料口(2)下方的主体(1)内部由上至下依次设有过滤板(10)、过滤网(13)以及污水排出系统，过滤板(10)左侧的主体(1)上设有出口端(8)，出口端(8)处设有活动门(7)，过滤板(10)右侧的主体(1)上设有污泥推送机构，所述污水排出系统经连接管(20)与蒸馏室(21)连接，蒸馏室(21)内设有第二电热块(22)，蒸馏室(21)上方经冷凝管(23)与出液口(24)连接。
2.根据权利要求1所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述进料口(2)旁边的主体(1)顶部设有2根升降杆(5)，升降杆(5)伸入至主体(1)内部的头端连接有挤压板(4)，挤压板(4)中间设有进料通道(3)。
3.根据权利要求2所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述挤压板(4)上设有第一电热块(6)。
4.根据权利要求1所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述出口端(8)处的主体(1)外部设有储料室(11)，储料室(11)顶部设有挤压杆(9)，其底部设有出料口(12)。
5.根据权利要求1所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述污泥推送机构包括有设在主体(1)外部的支撑体(19)，支撑体(19)上设有伸缩杆(18)，伸缩杆(18)头端连接有位于主体(1)内部的推板(17)。
6.根据权利要求1所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述污水排出系统包括有位于主体(1)内底部的储液室(15)，储液室(15)上设有进液口(14)和水泵(16)。
7.根据权利要求1所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述过滤网(13)为斜向设置，过滤网(13)尾部放置于主体(1)内壁的挡块(25)上，其另外一端卡入主体(1)上设有的插槽(27)中。
8.根据权利要求7所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述插槽(27)处的过滤网(13)头端套入有密封圈(28)。
9.根据权利要求7所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述过滤网(13)与水平面之间的锐角为30°。
10.根据权利要求2所述的建筑工程用污水污泥分离循环利用设备，其特征在于：所述进料通道(3)的宽度大于进料口(2)的截面宽度，且进料通道(3)的截面所在圆的圆心与挤压板(4)的截面所在圆的圆心相重合。
说明书
一种建筑工程用污水污泥分离循环利用设备
技术领域
本发明涉及一种建筑工程用污水污泥分离循环利用设备，属于污水处理技术领域。
背景技术
随着各个地区经济的飞速发展和科技的进步，建筑工程是指对各类的房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体，而在建筑工程中，最常见的困扰有污水污泥的分离，而对污水污泥的分离需要通过污水污泥分离设备对其分离操作，使得水资源能够循环利用。
市场上的固液分离设备在使用过程中，难以对液体进行处理，使得液体不能循环利用，并且分离效果不佳，不易收集，影响装置的工作效率，为此，我们提出一种建筑工程用污水污泥分离循环利用设备。
发明内容
本发明的目的在于，提供一种建筑工程用污水污泥分离循环利用设备。该设备可以对液体进行处理，解决了现有设备存在的液体不能循环利用，并且分离效果不佳，不易收集，影响装置的工作效率的问题。
本发明的技术方案：一种建筑工程用污水污泥分离循环利用设备，包括有箱体结构的主体，主体的顶部设有进料口，进料口下方的主体内部由上至下依次设有过滤板、过滤网以及污水排出系统，过滤板左侧的主体上设有出口端，出口端处设有活动门，过滤板右侧的主体上设有污泥推送机构，所述污水排出系统经连接管与蒸馏室连接，蒸馏室内设有第二电热块，蒸馏室上方经冷凝管与出液口连接。
前述的建筑工程用污水污泥分离循环利用设备，所述进料口旁边的主体顶部设有2根升降杆，升降杆伸入至主体内部的头端连接有挤压板，挤压板中间设有进料通道。
前述的建筑工程用污水污泥分离循环利用设备，所述挤压板上设有第一电热块。
前述的建筑工程用污水污泥分离循环利用设备，所述出口端处的主体外部设有储料室，储料室顶部设有挤压杆，其底部设有出料口。
前述的建筑工程用污水污泥分离循环利用设备，所述污泥推送机构包括有设在主体外部的支撑体，支撑体上设有伸缩杆，伸缩杆头端连接有位于主体内部的推板。
前述的建筑工程用污水污泥分离循环利用设备，所述污水排出系统包括有位于主体内底部的储液室，储液室上设有进液口和水泵。
前述的建筑工程用污水污泥分离循环利用设备，所述过滤网为斜向设置，过滤网尾部放置于主体内壁的挡块上，其另外一端卡入主体上设有的插槽中。
前述的建筑工程用污水污泥分离循环利用设备，所述插槽处的过滤网头端套入有密封圈。
前述的建筑工程用污水污泥分离循环利用设备，所述过滤网与水平面之间的锐角为30°。
前述的建筑工程用污水污泥分离循环利用设备，所述进料通道的宽度大于进料口的截面宽度，且进料通道的截面所在圆的圆心与挤压板的截面所在圆的圆心相重合。
本发明的有益效果：与现有技术相比，本发明对污水污泥进行处理时，污水污泥经过过滤板进行第一次过来，过滤掉的污水通过过滤网进行第二次过来，过滤掉的污水在第二电热块的作用下，蒸馏后可以再次进行使用，而第一次过滤得到的污泥在挤压板以及第一电热块的作用下被压实烘干，然后通过污泥推送机构送出，而第二次过滤得到的污泥附着在过滤网上，将过滤网取出即可将污泥去除掉，整个过程均为自动化加工，能够很好地将污水和污泥进行分离，分离后的污泥和污水收集比较容易，减少了污水排放、降低环境污染、提高了水资源的利用率。
