申请日2018.02.05
公开(公告)日2018.11.06
IPC分类号C02F1/28; C02F103/30
摘要
本实用新型公开的属于废水处理技术领域，具体为一种石墨烯吸附处理印染废水装置，包括吸附池和设置在吸附池右上侧的过滤池，所述吸附池的右侧壁上部通过输水管与过滤池的左侧壁下部连接，所述吸附池的左侧壁通过支架安装有驱动电机，所述吸附池的内腔横向安装有丝杠，所述丝杠的左端与驱动电机的输出轴连接，所述丝杠的外壁中部套接有轴承，所述丝杠外壁两侧的螺纹呈对称设置，所述轴承的底部连接有支杆，所述支杆的底部通过螺钉与吸附池的内腔底部连接，本方案通过将石墨烯吸附膜层往复移动的方式，能够将进入印染废水中的染色剂和重金属离子被较大限度的吸附。
权利要求书

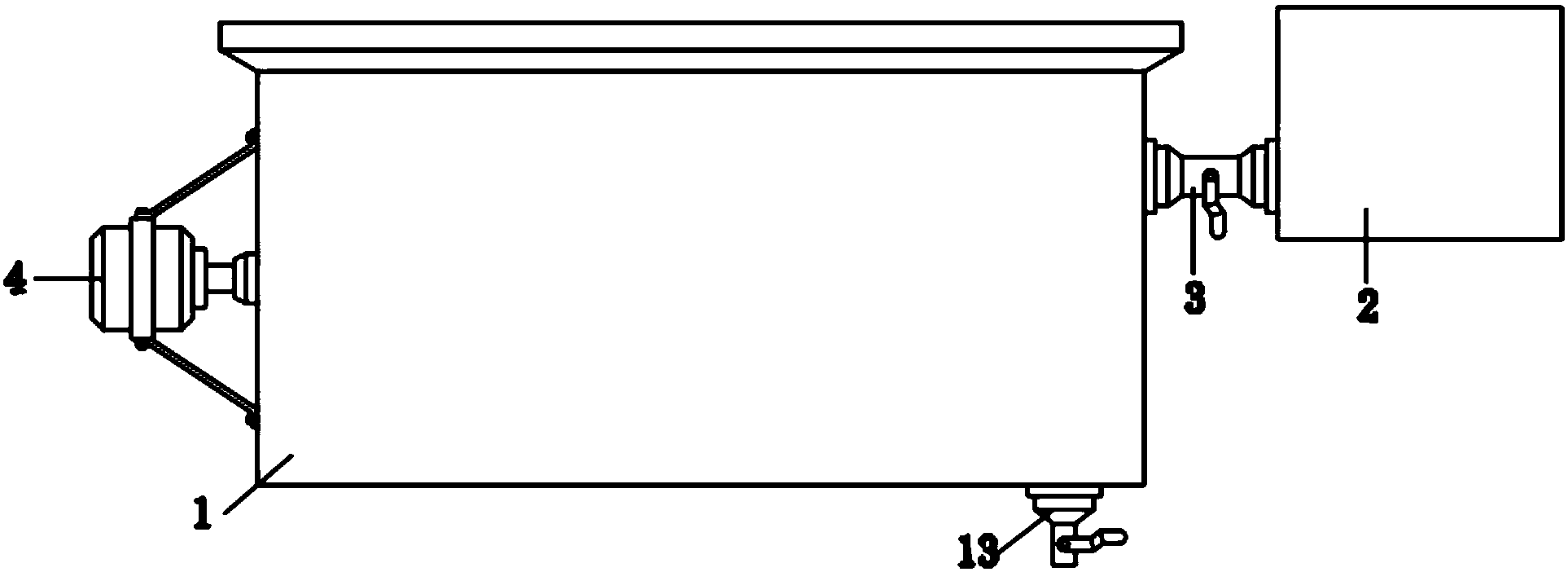

1.一种石墨烯吸附处理印染废水装置，包括吸附池(1)和设置在吸附池(1)右上侧的过滤池(2)，其特征在于：所述吸附池(1)的右侧壁上部通过输水管(3)与过滤池(2)的左侧壁下部连接，所述吸附池(1)的左侧壁通过支架安装有驱动电机(4)，所述吸附池(1)的内腔横向安装有丝杠(5)，所述丝杠(5)的左端与驱动电机(4)的输出轴连接，所述丝杠(5)的外壁中部套接有轴承(6)，所述丝杠(5)外壁两侧的螺纹呈对称设置，所述轴承(6)的底部连接有支杆(7)，所述支杆(7)的底部通过螺钉与吸附池(1)的内腔底部连接，所述吸附池(1)的内腔左右两侧均设置有夹持架(8)，所述夹持架(8)的内部夹持有石墨烯吸附膜层(9)，所述夹持架(8)的中部连接有调节螺母(10)，所述调节螺母(10)套接在丝杠(5)的外壁上，所述夹持架(8)的上侧设置有直线轴承(11)，所述直线轴承(11)内插接有滑杆(12)，所述滑杆(12)的左右两端分别与吸附池(1)内腔的左右侧壁连接，所述吸附池(1)的底部右端连接有排水口(13)，所述过滤池(2)的内腔通过卡槽卡接有砾石过滤层(14)，且砾石过滤层(14)通过外框架固定。
2.根据权利要求1所述的一种石墨烯吸附处理印染废水装置，其特征在于：所述输水管(3)与排水口(13)上均安装有阀门。
3.根据权利要求1所述的一种石墨烯吸附处理印染废水装置，其特征在于：所述丝杠(5)与吸附池(1)的连接处安装有轴承。
4.根据权利要求1所述的一种石墨烯吸附处理印染废水装置，其特征在于：所述夹持架(8)的前后侧壁与底部均设置有橡胶垫。
说明书
一种石墨烯吸附处理印染废水装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种石墨烯吸附处理印染废水装置。
背景技术
在废水处理领域中，石墨烯及其化学前体氧化石墨烯(GO)由于具有高比表面积以及表面官能团丰富等特点，十分有利于吸附水体的不同污染物，是一种具有广泛应用潜力的新型吸附材料。
原有的吸附装置通过为一次过滤，这样吸附效果不佳，容易造成吸附不完全的现象，为此，我们提出了一种石墨烯吸附处理印染废水装置。
实用新型内容
本实用新型的目的在于提供一种石墨烯吸附处理印染废水装置，以解决上述背景技术中提出的原有的吸附装置通过为一次过滤，这样吸附效果不佳，容易造成吸附不完全的现象的问题。
为实现上述目的，本实用新型提供如下技术方案：一种石墨烯吸附处理印染废水装置，包括吸附池和设置在吸附池右上侧的过滤池，所述吸附池的右侧壁上部通过输水管与过滤池的左侧壁下部连接，所述吸附池的左侧壁通过支架安装有驱动电机，所述吸附池的内腔横向安装有丝杠，所述丝杠的左端与驱动电机的输出轴连接，所述丝杠的外壁中部套接有轴承，所述丝杠外壁两侧的螺纹呈对称设置，所述轴承的底部连接有支杆，所述支杆的底部通过螺钉与吸附池的内腔底部连接，所述吸附池的内腔左右两侧均设置有夹持架，所述夹持架的内部夹持有石墨烯吸附膜层，所述夹持架的中部连接有调节螺母，所述调节螺母套接在丝杠的外壁上，所述夹持架的上侧设置有直线轴承，所述直线轴承内插接有滑杆，所述滑杆的左右两端分别与吸附池内腔的左右侧壁连接，所述吸附池的底部右端连接有排水口，所述过滤池的内腔通过卡槽卡接有砾石过滤层，且砾石过滤层通过外框架固定。
优选的，所述输水管与排水口上均安装有阀门。
优选的，所述丝杠与吸附池的连接处安装有轴承。
优选的，所述夹持架的前后侧壁与底部均设置有橡胶垫。
与现有技术相比，本实用新型的有益效果是：本方案通过将石墨烯吸附膜层往复移动的方式，能够将进入废水的印染被较大限度的吸附。
