申请日2018.02.02
公开(公告)日2018.06.29
IPC分类号C02F1/52; B01F13/00; B01F11/00; B01F15/00
摘要
本发明公开了一种基于无序搅拌技术的污水处理絮凝装置，包括箱体，箱体的顶端贯通连接加药管和人孔，箱体的底端贯通连接排污管，箱体的内腔底壁设有与排污管相配合的过滤斗，过滤斗把箱体的内腔分隔成净水腔和絮凝腔，净水腔的一侧壁底端贯通连接出水管，絮凝腔内设有搅拌球，搅拌球的内腔设有震动器和蓄电池，搅拌球的外球面均匀的设有若干搅拌叶，搅拌球通过弹簧固定连接在絮凝腔的内壁上，絮凝腔的一侧壁顶端贯通连接进水管，箱体的底端均匀的设有若干支腿;本发明通过搅拌球与弹簧相互配合，在絮凝腔内做无规则运动，从而通过搅拌叶搅拌污水，加速药剂与污水的混合，提高絮凝效果，而弹簧的限制，能有效的保证净水腔内均被搅拌。
权利要求书

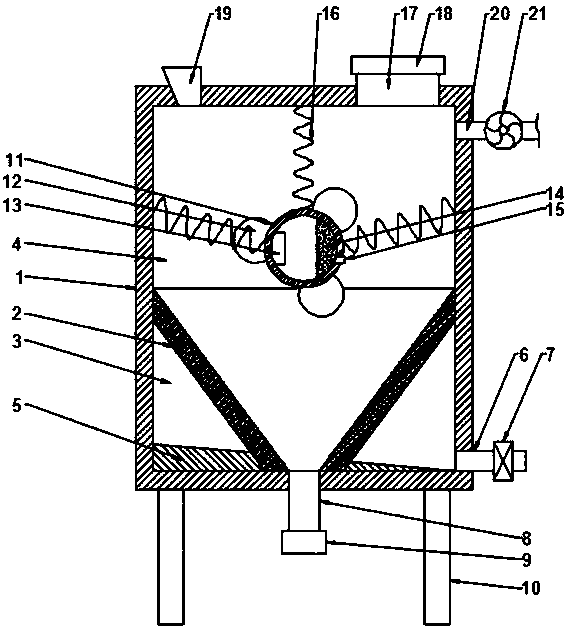

1.一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，包括箱体(1)，箱体(1)的顶端贯通连接加药管(19)和人孔(17)，人孔(17)设在加药管(19)的右侧，人孔(17)的顶端套设有顶盖(18)，箱体(1)的底端贯通连接排污管(8)，箱体(1)的内腔底壁设有与排污管(8)相配合的过滤斗(2)，过滤斗(2)把箱体(1)的内腔分隔成净水腔(3)和絮凝腔(4)，净水腔(3)设在絮凝腔(4)的下方，净水腔(3)的一侧壁底端贯通连接出水管(6)，出水管(6)上设有控制阀(7)，絮凝腔(4)内设有搅拌球(11)，搅拌球(11)是空心球，搅拌球(11)的内腔设有震动器(13)和蓄电池(14)，蓄电池(14)设在震动器(13)的右侧，蓄电池(14)上嵌设有与搅拌球(11)相配合的电源接口(15)，搅拌球(11)的外球面均匀的设有若干搅拌叶(12)，搅拌球(11)通过弹簧(16)固定连接在絮凝腔(4)的内壁上，絮凝腔(4)的一侧壁顶端贯通连接进水管(20)，进水管(20)上设有水泵(21)，箱体(1)的底端均匀的设有若干支腿(10)。
2.根据权利要求1所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，排污管(8)的底端套设有密封盖(9)。
3.根据权利要求1所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，过滤斗(2)是过滤网编制而成。
4.根据权利要求1所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，净水腔(3)的底壁设有导流板(5)，导流板(5)的顶端面是倾斜设置。
5.根据权利要求4所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，出水管(6)与导流板(5)的最低端相对应。
6.根据权利要求1所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，电源接口(15)是防水接口。
7.根据权利要求1所述的一种基于无序搅拌技术的污水处理絮凝装置，其特征在于，箱体(1)的底端均匀的设有四个支腿(10)。
说明书
一种基于无序搅拌技术的污水处理絮凝装置
技术领域
本发明涉及污水处理设备，具体为一种基于无序搅拌技术的污水处理絮凝装置。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水。污水中的酸、碱、氧化剂，以及铜、镉、汞、砷等化合物，苯、二氯乙烷、乙二醇等有机毒物，会毒死水生生物，影响饮用水源、风景区景观。污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，使水质进一步恶化。
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多，污水产生后通常会使用污水处理设备对污水进行净化后再排放，污水处理的第一个步骤通常是沉淀，向污水中投入絮凝剂使污水中的悬浮物絮凝沉淀，便于污水的后续处理，而现有的设备在对污水进行沉淀处理时沉淀的悬浮物堆积在沉淀设备底部，不便于排出，会影响沉淀效果。
发明内容
本发明的目的在于提供一种基于无序搅拌技术的污水处理絮凝装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种基于无序搅拌技术的污水处理絮凝装置，包括箱体，箱体的顶端贯通连接加药管和人孔，人孔设在加药管的右侧，人孔的顶端套设有顶盖，箱体的底端贯通连接排污管，箱体的内腔底壁设有与排污管相配合的过滤斗，过滤斗把箱体的内腔分隔成净水腔和絮凝腔，净水腔设在絮凝腔的下方，净水腔的一侧壁底端贯通连接出水管，出水管上设有控制阀，絮凝腔内设有搅拌球，搅拌球是空心球，搅拌球的内腔设有震动器和蓄电池，蓄电池设在震动器的右侧，蓄电池上嵌设有与搅拌球相配合的电源接口，搅拌球的外球面均匀的设有若干搅拌叶，搅拌球通过弹簧固定连接在絮凝腔的内壁上，絮凝腔的一侧壁顶端贯通连接进水管，进水管上设有水泵，箱体的底端均匀的设有若干支腿。
作为本发明更进一步的技术方案，排污管的底端套设有密封盖。
作为本发明更进一步的技术方案，过滤斗是过滤网编制而成。
作为本发明更进一步的技术方案，净水腔的底壁设有导流板，导流板的顶端面是倾斜设置。
作为本发明更进一步的技术方案，出水管与导流板的最低端相对应。
作为本发明更进一步的技术方案，电源接口是防水接口。
作为本发明更进一步的技术方案，箱体的底端均匀的设有四个支腿。
与现有技术相比，本发明通过搅拌球与弹簧相互配合，在絮凝腔内做无规则运动，从而通过搅拌叶搅拌污水，加速药剂与污水的混合，提高絮凝效果，由于搅拌球的无规则运动，使得污水和药剂的混合不像传动的电机均匀性搅拌，搅拌质量大幅提高，而弹簧的限制，能有效的保证净水腔内均被搅拌，防止出现死角。
