申请日2018.02.02
公开(公告)日2018.10.09
IPC分类号B01D61/00; C02F1/44
摘要
一种新型膜法水处理装置。本产品其组成包括:斜置水处理罐，斜置水处理罐的内侧顶部焊接顶弧形加固板，斜置水处理罐的内侧底部焊接底弧形加固板，斜置水处理罐的左侧焊接左斜弧形加固板，斜置水处理罐的右侧焊接右斜弧形加固板，左斜弧形加固板连接底弧形加固板与顶弧形加固板，底弧形加固板与顶弧形加固板同时连接右斜弧形加固板，底弧形加固板、顶弧形加固板、右斜弧形加固板、左斜弧形加固板组成斜向设置的加固圈，加固圈开有凹环槽，凹环槽内插入斜磁圈、并粘接固定，斜磁圈吸合斜固定磁圈，斜固定磁圈连接过滤膜固定圈，过滤膜固定圈固定陶瓷膜。本实用新型用于膜法水处理。
权利要求书
1.一种新型膜法水处理装置，其组成包括:斜置水处理罐，其特征是: 所述的斜置水处理罐的内侧顶部焊接顶弧形加固板，所述的斜置水处理罐的内侧底部焊接底弧形加固板，所述的斜置水处理罐的的左侧焊接左斜弧形加固板，所述的斜置水处理罐的的右侧焊接右斜弧形加固板，所述的左斜弧形加固板连接所述的底弧形加固板与所述的顶弧形加固板，所述的底弧形加固板与所述的顶弧形加固板同时连接所述的右斜弧形加固板，所述的底弧形加固板、所述的顶弧形加固板、所述的右斜弧形加固板、所述的左斜弧形加固板组成斜向设置的加固圈，所述的加固圈开有凹环槽，所述的凹环槽内插入斜磁圈、并粘接固定，所述的斜磁圈吸合斜固定磁圈，所述的斜固定磁圈连接过滤膜固定圈，所述的过滤膜固定圈固定陶瓷膜。
2.根据权利要求1所述的一种新型膜法水处理装置，其特征是: 所述的过滤膜固定圈包括上弹性环和下弹性环，所述的上弹性环与所述的下弹性环之间通过弧形截面环连接，所述的上弹性环与所述的下弹性环夹持所述的陶瓷膜的边缘，所述的上弹性环绕圆周开有一组固定孔，所述的下弹性环绕圆周连接一组插刺，所述的插刺穿过所述的陶瓷膜的边缘、紧配合插入所述的固定孔固定。
3.根据权利要求2所述的一种新型膜法水处理装置，其特征是: 所述的斜置水处理罐的前侧低、后侧高，所述的加固圈的前侧低、后侧高，所述的斜置水处理罐的前侧底部焊接前弧形支撑板，所述的前弧形支撑板连接前支撑腿和后支撑腿，所述的前支撑腿连接底座，所述的后支撑腿连接所述的底座，所述的斜置水处理罐的后侧底部焊接后弧形支撑板，所述的后弧形支撑板连接前加高支撑腿和后加高支撑腿，所述的前加高支撑腿与所述的后加高支撑腿均连接所述的底座，所述的斜置水处理罐的前侧具有出水口，所述的出水口连接出水管，所述的斜置水处理罐的后侧具有入水口，所述的入水口连接入水管。
说明书
一种新型膜法水处理装置
技术领域：
本实用新型涉及一种新型膜法水处理装置。
背景技术：
现有的水处理装置所用的过滤膜都是金属的，在进行过滤水的过程中，水中的杂质会污染过滤膜，时间长了会影响过滤膜的过滤效果，如果频繁的替换过滤膜又会增加生产成本，并且过滤膜都是固定连接的，替换时很不方便。
发明内容：
本实用新型的目的是提供一种不需要经常替换过滤膜，过滤效果好、替换过滤膜时方便的一种新型膜法水处理装置。
上述的目的通过以下的技术方案实现：
一种新型膜法水处理装置，其组成包括:斜置水处理罐，所述的斜置水处理罐的内侧顶部焊接顶弧形加固板，所述的斜置水处理罐的内侧底部焊接底弧形加固板，所述的斜置水处理罐的的左侧焊接左斜弧形加固板，所述的斜置水处理罐的的右侧焊接右斜弧形加固板，所述的左斜弧形加固板连接所述的底弧形加固板与所述的顶弧形加固板，所述的底弧形加固板与所述的顶弧形加固板同时连接所述的右斜弧形加固板，所述的底弧形加固板、所述的顶弧形加固板、所述的右斜弧形加固板、所述的左斜弧形加固板组成斜向设置的加固圈，所述的加固圈开有凹环槽，所述的凹环槽内插入斜磁圈、并粘接固定，所述的斜磁圈吸合斜固定磁圈，所述的斜固定磁圈连接过滤膜固定圈，所述的过滤膜固定圈固定陶瓷膜。
所述的一种新型膜法水处理装置，所述的过滤膜固定圈包括上弹性环和下弹性环，所述的上弹性环与所述的下弹性环之间通过弧形截面环连接，所述的上弹性环与所述的下弹性环夹持所述的陶瓷膜的边缘，所述的上弹性环绕圆周开有一组固定孔，所述的下弹性环绕圆周连接一组插刺，所述的插刺穿过所述的陶瓷膜的边缘、紧配合插入所述的固定孔固定。

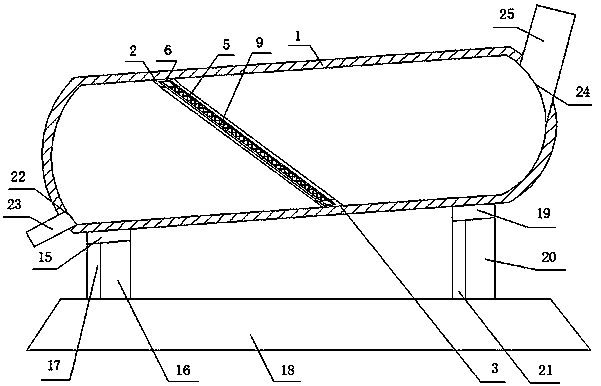

所述的一种新型膜法水处理装置，所述的斜置水处理罐的前侧低、后侧高，所述的加固圈的前侧低、后侧高，所述的斜置水处理罐的前侧底部焊接前弧形支撑板，所述的前弧形支撑板连接前支撑腿和后支撑腿，所述的前支撑腿连接底座，所述的后支撑腿连接所述的底座，所述的斜置水处理罐的后侧底部焊接后弧形支撑板，所述的后弧形支撑板连接前加高支撑腿和后加高支撑腿，所述的前加高支撑腿与所述的后加高支撑腿均连接所述的底座，所述的斜置水处理罐的前侧具有出水口，所述的出水口连接出水管，所述的斜置水处理罐的后侧具有入水口，所述的入水口连接入水管。
有益效果：
1.本实用新型的陶瓷膜是斜向设置的，在需要过滤的水流经陶瓷膜时会有一部分没过滤的水在陶瓷膜上经过流动之后再过滤，陶瓷膜能够最大面积的接触需要过滤的水，过滤的彻底，过滤的效果好。
本实用新型的陶瓷膜是通过斜磁圈吸合斜固定磁圈固定在斜置水处理罐上的，在安装时方便、速度快，连接之后牢固，在需要替换陶瓷膜时也方便。
本实用新型采用的陶瓷膜不会被过滤水污染，大大地减少了替换过滤膜的次数，减少了停机替换过滤膜的时间，提高了生产效率，大大大的降低了过滤水的成本。
本实用新型的过滤膜固定圈能够将陶瓷膜牢牢地固定住，在安装和拆卸陶瓷膜时都方便。
本实用新型的斜置水处理罐克服了自由落体的现象，使流经斜置水处理罐的水流速度慢，提高了过滤水的效果。
