申请日2018.05.31
公开(公告)日2018.09.04
IPC分类号B01D29/05; B01D29/96; B01D29/50
摘要
本发明涉及污水处理技术领域，尤其是一种具有电磁铁装卸机构的管道式污水过滤装置，包括主管体，主管体上表面开设有与主管体内部相连通的弧形装卸口。本发明的一种具有电磁铁装卸机构的管道式污水过滤装置通过在主管体的内置装配槽内部插接有插接框，利用插接框内部的铁质挤压弹簧和电磁铁对两侧过滤框进行控制，利用过滤框对插接框的位置进行固定限位，提升安装状态下的牢固性，同时利用电磁铁可以控制过滤框进行平移收缩，方便拆卸，而且利用纵置连接杆右侧的翻转密封板可以将将过滤物质进行包裹，方便取出，后期维护清洗十分简单方便。
翻译权利要求书

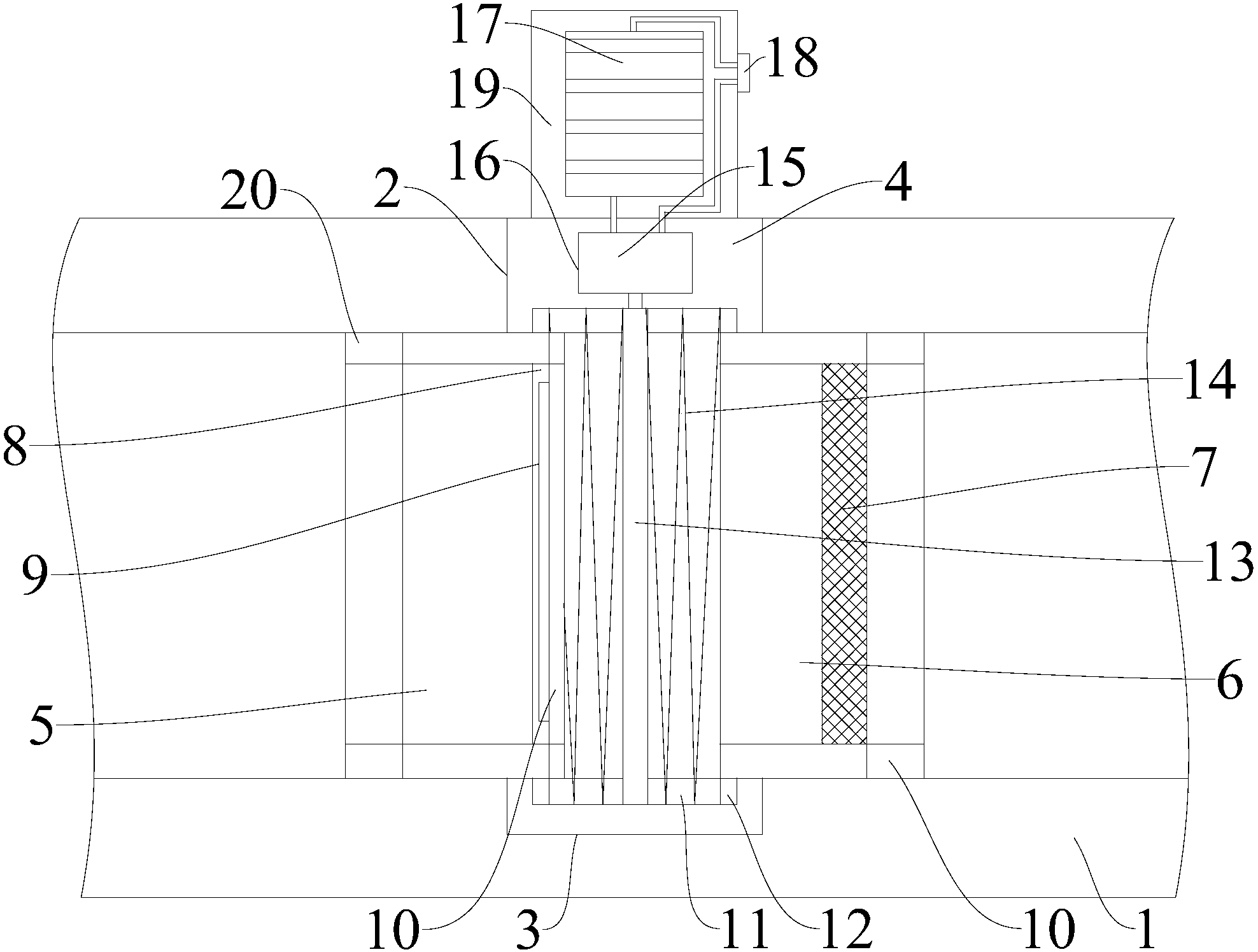

1.一种具有电磁铁装卸机构的管道式污水过滤装置，包括主管体(1)，其特征是：所述的主管体(1)上表面开设有与主管体(1)内部相连通的弧形装卸口(2)，所述的主管体(1)内侧面上开设有与弧形装卸口(2)两端相连通的内置装配槽(3)，所述的内置装配槽(3)内部插接有可拆卸式插接框(4)，所述的插接框(4)内部设置有左置过滤框(5)和右置过滤框(6)，所述的右置过滤框(6)内部固定连接有金属过滤网(7)，所述的左置过滤框(5)内部纵向固定连接有纵置连接杆(8)，所述的纵置连接杆(8)右侧面前、后端均开设有纵置连接槽(9)，所述的纵置连接杆(8)右侧面均设置有翻转密封板(10)，所述的翻转密封板(10)左侧端通过纵置连接槽(9)内部的纵置连接轴和纵置连接杆(8)右侧面活动连接，所述的插接框(4)内侧弧形面上开设有环形平移槽(11)，所述的左置过滤框(5)和右置过滤框(6)外侧弧形面上均具有向平移槽(11)内部凸起的环形限位块(12)，所述的平移槽(11)内部中间位置固定连接有环形铁板(13)，所述的铁板(13)两侧面位于平移槽(11)内部均连接有铁质挤压弹簧(14)，所述的铁板(13)通过两侧铁质挤压弹簧(14)分别和左置过滤框(5)和右置过滤框(6)弹性连接，所述的插接框(4)内部位于铁板(13)上端开设有内置电磁铁(15)的控制腔室(16)，所述的铁板(13)上端插入控制腔室(16)内部和电磁铁(15)下端固定连接。
2.根据权利要求1所述的一种具有电磁铁装卸机构的管道式污水过滤装置，其特征是：所述的铁板(13)和铁质挤压弹簧(14)外侧面上均涂油防锈涂层。
3.根据权利要求1所述的一种具有电磁铁装卸机构的管道式污水过滤装置，其特征是：所述的插接框(4)外侧端上具有向外凸起内置可拆卸电源装置(17)和控制开关(18)的外部功能盒(19)。
4.根据权利要求1所述的一种具有电磁铁装卸机构的管道式污水过滤装置，其特征是：所述的主管体(1)内侧面位于左置过滤框(5)和右置过滤框(6)两端均具有限位环(20)。
5.根据权利要求1所述的一种具有电磁铁装卸机构的管道式污水过滤装置，其特征是：所述的左置过滤框(5)和右置过滤框(6)大小相同。
6.根据权利要求1所述的一种具有电磁铁装卸机构的管道式污水过滤装置，其特征是：所述的左置过滤框(5)外直径、插接框(4)内直径和主管体(1)内直径大小相同。
说明书
一种具有电磁铁装卸机构的管道式污水过滤装置
技术领域
本发明涉及污水处理技术领域，尤其是一种具有电磁铁装卸机构的管道式污水过滤装置。
背景技术
废水处理(sewage treatment,wastewater treatment)：为使废水达到排水某一水体或再次使用的水质要求对其进行净化的过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的废水处理大多是采用静态处理方式，没有专门针对废水流道的处理机构，导致无法在废水输送过程中对废水中的固态颗粒物进行过滤，而且装卸很不方便，也无法在拆卸过程中对过滤物进行包裹，导致后期清洗维护很麻烦。
发明内容
本发明要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的具有电磁铁装卸机构的管道式污水过滤装置，解决目前的废水处理大多是采用静态处理方式，没有专门针对废水流道的处理机构，导致无法在废水输送过程中对废水中的固态颗粒物进行过滤，而且装卸很不方便，也无法在拆卸过程中对过滤物进行包裹，导致后期清洗维护很麻烦的问题。
本发明解决其技术问题所采用的技术方案是：一种具有电磁铁装卸机构的管道式污水过滤装置，包括主管体，所述的主管体上表面开设有与主管体内部相连通的弧形装卸口，所述的主管体内侧面上开设有与弧形装卸口两端相连通的内置装配槽，所述的内置装配槽内部插接有可拆卸式插接框，所述的插接框内部设置有左置过滤框和右置过滤框，所述的右置过滤框内部固定连接有金属过滤网，所述的左置过滤框内部纵向固定连接有纵置连接杆，所述的纵置连接杆右侧面前、后端均开设有纵置连接槽，所述的纵置连接杆右侧面均设置有翻转密封板，所述的翻转密封板左侧端通过纵置连接槽内部的纵置连接轴和纵置连接杆右侧面活动连接，所述的插接框内侧弧形面上开设有环形平移槽，所述的左置过滤框和右置过滤框外侧弧形面上均具有向平移槽内部凸起的环形限位块，所述的平移槽内部中间位置固定连接有环形铁板，所述的铁板两侧面位于平移槽内部均连接有铁质挤压弹簧，所述的铁板通过两侧铁质挤压弹簧分别和左置过滤框和右置过滤框弹性连接，所述的插接框内部位于铁板上端开设有内置电磁铁的控制腔室，所述的铁板上端插入控制腔室内部和电磁铁下端固定连接。
进一步地，所述的铁板和铁质挤压弹簧外侧面上均涂油防锈涂层。
进一步地，所述的插接框外侧端上具有向外凸起内置可拆卸电源装置和控制开关的外部功能盒。
进一步地，所述的主管体内侧面位于左置过滤框和右置过滤框两端均具有限位环。
进一步地，所述的左置过滤框和右置过滤框大小相同。
进一步地，所述的左置过滤框外直径、插接框内直径和主管体内直径大小相同。
本发明的有益效果是，本发明的一种具有电磁铁装卸机构的管道式污水过滤装置通过在主管体的内置装配槽内部插接有插接框，利用插接框内部的铁质挤压弹簧和电磁铁对两侧过滤框进行控制，利用过滤框对插接框的位置进行固定限位，提升安装状态下的牢固性，同时利用电磁铁可以控制过滤框进行平移收缩，方便拆卸，而且利用纵置连接杆右侧的翻转密封板可以将将过滤物质进行包裹，方便取出，后期维护清洗十分简单方便。
