申请日2003.11.07
公开(公告)日2004.10.20
IPC分类号C02F1/44
摘要

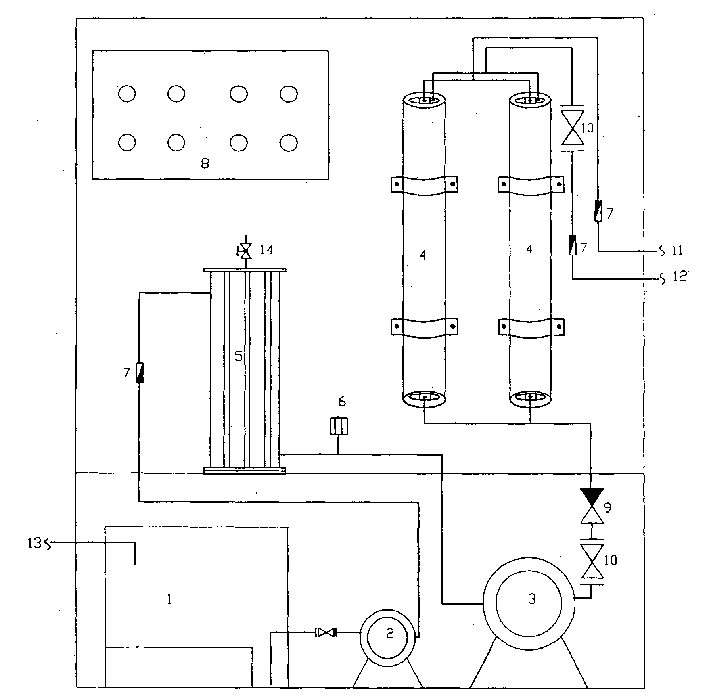

高浓度高色度废水纳滤处理器是一种适用于染料和农药废水处理的装置，该废水纳滤处理器包括废水箱1、增压泵2、高压泵3、纳滤膜组件4、微滤膜组件5、单向阀9、球阀10、排气阀14;其中废水箱1上设有废水进水口13，废水箱1的出水口与增压泵2相连接，增压泵2的出水口与微滤膜组件5的进水口相连接，微滤膜组件5的出水口与高压泵3的进水口相连接，高压泵3的出水口通过球阀10、单向阀9与纳滤膜组件4相连接，纳滤膜组件4设有浓水出口11和产水出口12。微滤膜组件(5)的微滤器采用5um左右的滤芯;纳滤膜组件(4)的纳滤器采用荷负电纳滤膜，膜的孔径0.7nm左右，与传统法相比，不仅产生明显的经济效益，而且减少环境污染。
権利要求書
1、一种高浓度高色度废水纳滤处理器，由过滤器及附加装置所组成，其特 征在于该废水纳滤处理器包括废水箱(1)、增压泵(2)、高压泵(3)、纳滤膜组 件(4)、微滤膜组件(5)、单向阀(9)、球阀(10)、排气阀(14);其中废水箱 (1)上设有废水进水口13，废水箱(1)的出水口与增压泵(2)相连接，增压泵 (2)的出水口与微滤膜组件(5)的进水口相连接，微滤膜组件(5)的出水口与 高压泵(3)的进水口相连接，高压泵(3)的出水口通过球阀(10)、单向阀(9) 与纳滤膜组件(4)相连接，纳滤膜组件(4)设有浓水出口(11)和产水出口(12)。
2、根据权利要求1所述的高浓度高色度废水纳滤处理器，其特征在于在高 压泵(3)与微滤膜组件(5)之间设有压力开关(6)，在增压泵(2)与微滤膜组 件(5)之间以及在纳滤膜组件(4)与浓水出口(11)和产水出口(12)之间设 有流量计(7)。
3、根据权利要求1或2所述的高浓度高色度废水纳滤处理器，其特征在于 微滤膜组件(5)的微滤器采用5um左右的滤芯;纳滤膜组件(4)的纳滤器采用 荷负电纳滤膜，膜的孔径0.7nm左右，工作压力0.4～1.5Mpa，温度25～35℃。
说明书
高浓度高色度废水纳滤处理器
技术领域
本实用新型是一种适用于染料和农药废水处理的装置，尤其是一种无环境污 染的纳米级过滤装置。
背景技术
我国染料和农药工业近年来有着较大的发展，但在为我国经济的发展服务的 同时，也造成了严重的污染。尤其是中小型染料和农药厂生产技术水平低下，产 品得率低，损失量大，治理技术落后，就形成了我国染料和农药工业污染严重的 现状。
染料和农药工业生产废水具有高COD，高色度，高含盐量，有机物难生化降 解的特点，再加上废水本身排放的间歇性，水质水量随时间变化较大等特点，给 处理设计，运行管理增加许多困难。目前国内外处理染料和农药废水的方法主要 为：物理化学法和生物法。在物理化学处理方面，国内外也进行了大量研究工作， 主要有：混凝气浮法、电絮凝气浮法、高磁分离法、吸附法、溶剂萃取法、氧化 法、电解法等。用生物法处理染料和农药废水，在一定范围内得到推广和应用， 但存在的问题是，染料和农药中间体浓度和含盐量高的废水，微生物活性受到抑 制，色度和COD的难去除，难降解。以上处理方法尽管取得了一定成效，但处理 费用昂贵、排水污染仍较严重。
纳滤处理染料和农药废水技术，国外对这方面的研究和应用取得了很大的成 果。美国、日本和欧洲一些国家通过用纳滤技术改进染料和农药生产工艺，分离、 提纯和浓缩染料和农药中间体，实施清洁生产，回收有用物料。
发明内容
技术问题：本实用新型的发明目的是提供一种经济效益明显而且减少环境污 染，通过纳滤器截留染料废水和农药废水中物料，回收利用，纳滤器出水可以达标 排或回用的高浓度高色度废水纳滤处理器。
技术方案：本实用新型的高浓度高色度废水纳滤处理器，由过滤器及附加装 置所组成，该废水纳滤处理器包括废水箱、增压泵、高压泵、纳滤膜组件、微滤 膜组件、单向阀、球阀、排气阀;其中废水箱上设有废水进水口，废水箱的出水 口与增压泵相连接，增压泵的出水口与微滤膜组件的进水口相连接，微滤膜组件 的出水口与高压泵的进水口相连接，高压泵的出水口通过球阀、单向阀与纳滤膜 组件相连接，纳滤膜组件设有浓水出口和产水出口。
在高压泵与微滤膜组件之间设有压力开关，在增压泵与微滤膜组件之间以及 在纳滤膜组件与浓水出口和产水出口之间设有流量计。 微滤膜组件的微滤器采用5um左右的滤芯;纳滤膜组件的纳滤器采用荷负电纳滤 膜，膜的孔径0.7nm左右，工作压力0.4～1.5Mpa，温度25～35℃。
其工作原理为染料和农药中间体溶于水后大部分水解，废水中大部分分子荷 电，本装置选用的纳滤膜带有电荷，且具有纳米级孔径，根据静电排斥作用及物理 截留原理，废水中物料难以透过膜，而水分子能透过，从而实现废水中物料和水分 子分离。
有益效果：与传统法相比，不仅产生明显的经济效益，而且减少环境污染。 传统的染料和农药废水处理技术主要通过物化或生物法来去除废水中的染料和农 药中间体，不仅造成废水中有用物料的损失，而且工艺复杂。
采用纳滤器处理染料废水和农药废水可获得很好的效果，出水澄清透明，可 以直接排放或回用。本装置的优点在于集成化程度高，占地面积小;自动化程度 高，控制管理方便;回收物料获得经济效益，出水可以回用节约水资源;能耗低 运行成本省。
本实用新型采用纳滤技术处理染料和农药废水，并回收浓液。研发染料和农 药废水处理全新装备，从而推动染料和农药化工生产的发展。
