申请日2018.02.01
公开(公告)日2018.12.07
IPC分类号B01D36/02
摘要
本实用新型公开了一种污水处理用砂滤器，包括底舱、顶舱、中间舱和滤层舱，所述底舱底部安装有四组支腿，所述底舱顶部安装有中间舱，所述中间舱顶部安装有顶舱，所述底舱左端通过污水泵支架安装有污水泵，所述污水泵左端设有污水进管，所述污水泵顶部安装有污水出管，所述污水出管上端与顶舱左端中央位置连通处设有滤网。由于采用上述技术方案，本实用新型的有益效果为：本实用新型滤层部分为开拆卸式安装，可以拆下来清洗，无需拆开整机清洗，清洗维修方便，本实用新型添加反冲洗进水管，能对底舱和中间舱进行有效的冲洗，延长设备使用寿命。
权利要求书

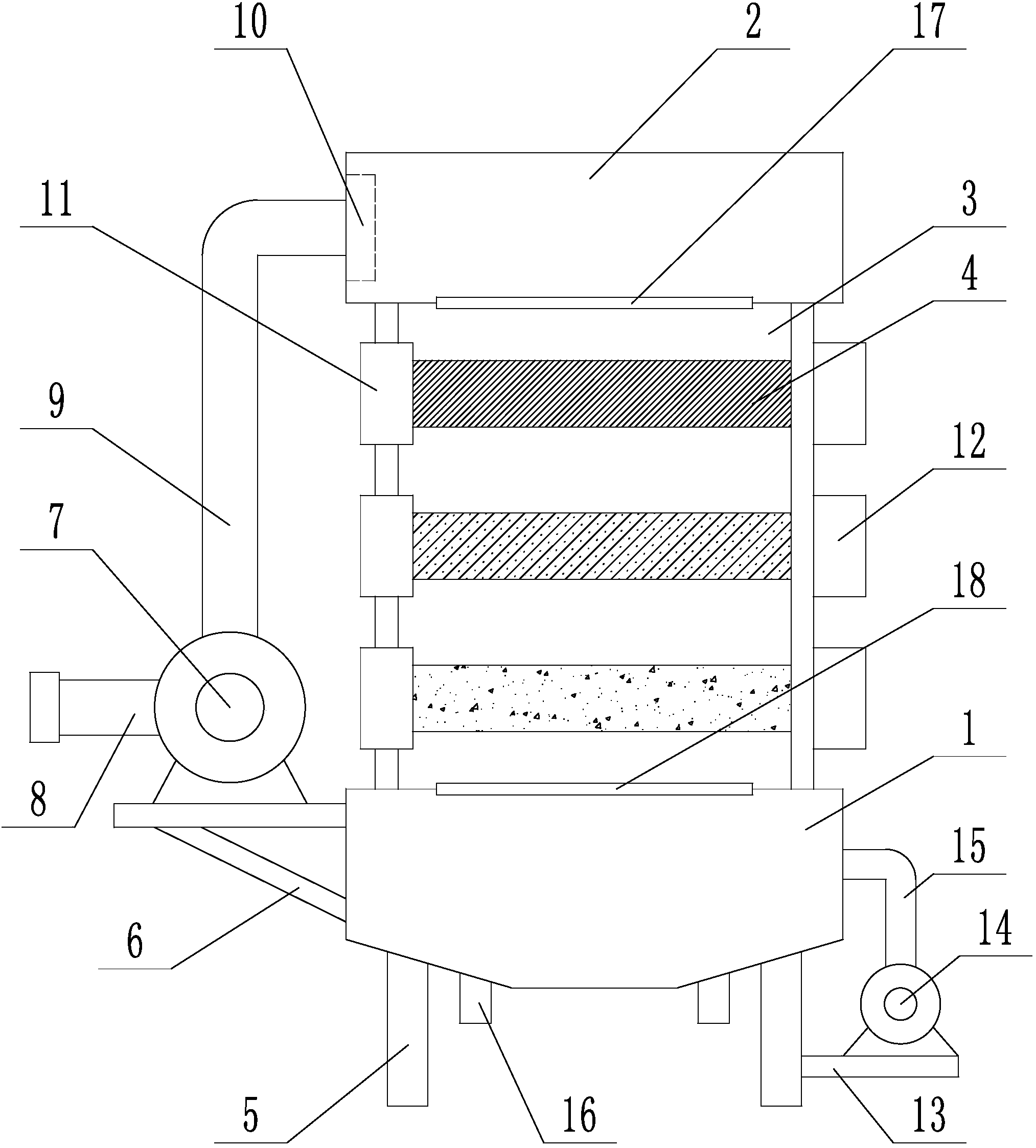

1.一种污水处理用砂滤器，其特征在于：包括底舱、顶舱、中间舱和滤层舱，所述底舱底部安装有四组支腿，所述底舱顶部安装有中间舱，所述中间舱顶部安装有顶舱，所述底舱左端通过污水泵支架安装有污水泵，所述污水泵左端设有污水进管，所述污水泵顶部安装有污水出管，所述污水出管上端与顶舱左端中央位置连通处设有一级滤网;
所述中间舱左端安装有三组滤层舱卡槽，右端与三组滤层舱卡槽位于同一水平线上安装有三组滤层舱槽口，所述滤层舱有三组，分别通过槽口滤层舱安装到滤层舱卡槽内，所述三组滤层舱内填充有不同的过滤介质;
所述底舱右下方通过安装在支腿上的清水泵支架安装有清水泵，所述清水泵的顶端安装有清水出管，所述清水出管顶端与底舱右端连通;
所述底舱底部为等腰梯形结构，并设有两组反冲洗进水管。
说明书
一种污水处理用砂滤器
技术领域
本实用新型属于污水处理领域，具体说是一种污水处理用砂滤器。
背景技术
目前污水处理领域使用的砂滤器多为单一滤层结构，不仅污水处理效率低，处理量少，而且使用一段时间后，需要定时清理，需要将砂滤器拆开全部清洗，维修保养复杂，使用寿命较短。
发明内容
本实用新型的目的便是提供一种污水处理用砂滤器。
为实现上述目的，本实用新型的技术方案为：一种污水处理用砂滤器，包括底舱、顶舱、中间舱和滤层舱，所述底舱底部安装有四组支腿，所述底舱顶部安装有中间舱，所述中间舱顶部安装有顶舱，所述底舱左端通过污水泵支架安装有污水泵，所述污水泵左端设有污水进管，所述污水泵顶部安装有污水出管，所述污水出管上端与顶舱左端中央位置连通处设有一级滤网;
所述中间舱左端安装有三组滤层舱卡槽，右端与三组滤层舱卡槽位于同一水平线上安装有三组滤层舱槽口，所述滤层舱有三组，分别通过槽口滤层舱安装到滤层舱卡槽内，所述三组滤层舱内填充有不同的过滤介质;
所述底舱右下方通过安装在支腿上的清水泵支架安装有清水泵，所述清水泵的顶端安装有清水出管，所述清水出管顶端与底舱右端连通;
所述底舱底部为等腰梯形结构，并设有两组反冲洗进水管。
由于采用上述技术方案，本实用新型的有益效果为：本实用新型滤层部分为开拆卸式安装，可以拆下来清洗，无需拆开整机清洗，清洗维修方便，本实用新型添加反冲洗进水管，能对底舱和中间舱进行有效的冲洗，延长设备使用寿命。
