申请日2018.03.23
公开(公告)日2018.06.19
IPC分类号B01D36/04
摘要
本发明公开了一种用于印纸行业的废水处理系统，涉及废水处理技术领域，包括地埋式处理腔和设置在地埋式处理腔上的密封盖，所述的地埋式处理腔内部纵向依次设置有流量控制板组件、复合过滤组件和具有镂空孔的挡板，所述流量控制板组件、复合过滤组件和具有镂空孔的挡板把地埋式处理腔从左到右依次分割成了沉淀区、搅拌处理区、过滤区和回收利用区，所述的沉淀区内设置有与密封盖外部连通的污水进水管回收利用区内设置有与密封盖外部连通的污清水出水管，搅拌处理区内设置有强力搅拌组件，强力搅拌组件包括搅拌轴和从上到下依次设置在搅拌轴上的可调式搅拌组件、U型搅拌组件和锚式搅拌组件，本发明具有结构简单，充分利用空间，搅拌效率高、处理效果好的优点。
权利要求书

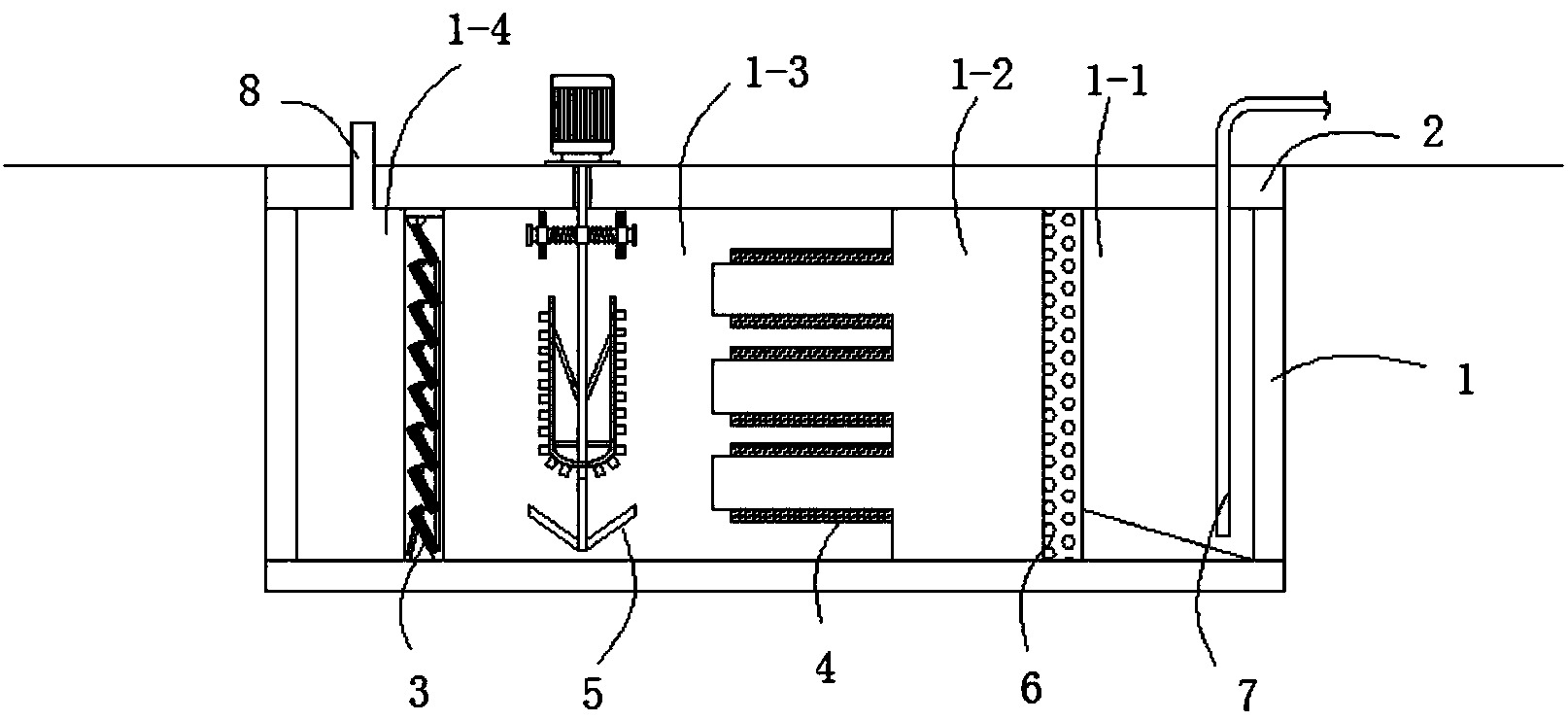

1.一种用于印纸行业的废水处理系统，包括地埋式处理腔(1)和设置在地埋式处理腔(1)上的密封盖(2)，其特征在于，所述的地埋式处理腔(1)内部纵向依次设置有流量控制板组件(3)、复合过滤组件(4)和具有镂空孔的挡板(6)，所述流量控制板组件(3)、复合过滤组件(4)和具有镂空孔的挡板(6)把地埋式处理腔(1)从左到右依次分割成了沉淀区(1-4)、搅拌处理区(1-3)、过滤区(1-2)和回收利用区(1-1)，所述的沉淀区(1-4)内设置有与密封盖(2)外部连通的污水进水管(8)，回收利用区(1-1)内设置有与密封盖(2)外部连通的污清水出水管(7)，搅拌处理区(1-3)内设置有强力搅拌组件(5)，强力搅拌组件(5)包括搅拌轴(5-1)和从上到下依次设置在搅拌轴(5-1)上的可调式搅拌组件(5-2)、U型搅拌组件(5-3)和锚式搅拌组件(5-4)。
2.根据权利要求1所述的用于印纸行业的废水处理系统，其特征在于，所述流量控制板组件(3)包括竖直杆(3-2)、固定钢架(3-3)及多块上下排列的流量控制板(3-1)，固定钢架(3-3)固定在密封盖(2)下表面和埋式处理腔(1)内底部之间，每块流量控制板(3-1)右端均铰接在竖直杆(3-2)上，每流量控制板(3-1)的左端交接在固定架(3-3)上，地埋式处理腔(1)内底部铰接有带动竖直杆(3-2)上下移动的升降机构(3-4)。
3.根据权利要求1或2所述的用于印纸行业的废水处理系统，其特征在于，所述的弹性搅拌组件(5-2)包括对称设置在搅拌轴(5-1)两侧的直杆(5-2.2)，直杆(5-2.2)末端连接有挡块(5-2.3)，直杆(5-2.2)上套设有滑动块(5-2.4)，搅拌轴(5-1)与滑动块(5-2.4)之间的直杆(5-2.2)上设置有复位弹簧(5-2.1)，复位弹簧(5-2.1)一端固定在搅拌轴(5-1)上，复位弹簧(5-2.1)另一端固定在滑动块(5-2.4)上，滑动块(5-2.4)上设置有搅拌棍(5-2.5)。
4.根据权利要求1所述的用于印纸行业的废水 处理系统，其特征在于，所述的U型搅拌组件(5-3)包括开口向上的U型杆(5-3.1)、设置在U型杆(5-3.1)外侧的搅拌片(5-3.3)，U型杆(5-3.1)与搅拌轴(5-1)之间连接有加强拉杆(5-3.2)。
5.根据权利要求1所述的用于印纸行业的废水处理系统，其特征在于，所述的复合过滤组件(4)包括多块折弯过滤板。
6.根据权利要求1所述的用于印纸行业的废水处理系统，其特征在于，所述的回收利用区(1-1)内底部倾斜设置，倾斜角度为0～15°。
说明书
一种用于印纸行业的废水处理系统
技术领域
本发明涉及污水处理技术领域，更具体的是涉及一种用于印纸行业的废水处理系统。
背景技术
生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，污染物的数量、成分和浓度与人们的生活习惯、用水量有关。生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性。
由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
现在，污水处理系统中需要用到仓储设备、搅拌设备和污水处理池，但是现有的污水仓储设备、污水搅拌设备和污水处理池大多独立存在，这种情况就会导致污水处理系统占地面积大，且现有搅拌设备位置大多固定不能移动，搅拌时存在搅拌死角还存在搅拌不均匀，导致污水处理速度慢的缺点，同时存在过滤装置不可调节的问题。
发明内容
本发明的目的在于：为了解决上述技术问题，本发明提供一种用于印纸行业的废水处理系统。
本发明为了实现上述目的具体采用以下技术方案：
一种用于印纸行业的废水处理系统，包括地埋式处理腔和设置在地埋式处理腔上的密封盖，所述的地埋式处理腔内部纵向依次设置有流量控制板组件、复合过滤组件和具有镂空孔的挡板，所述流量控制板组件、复合过滤组件和具有镂空孔的挡板把地埋式处理腔从左到右依次分割成了沉淀区、搅拌处理区、过滤区和回收利用区，所述的沉淀区内设置有与密封盖外部连通的污水进水管回收利用区内设置有与密封盖外部连通的污清水出水管，搅拌处理区内设置有强力搅拌组件，强力搅拌组件包括搅拌轴和从上到下依次设置在搅拌轴上的可调式搅拌组件、U型搅拌组件和锚式搅拌组件。
进一步地，所述流量控制板组件包括竖直杆、固定钢架及多块上下排列的流量控制板，固定钢架固定在密封盖下表面和埋式处理腔内底部之间，每块流量控制板右端均铰接在竖直杆上，每流量控制板的左端交接在固定架上，地埋式处理腔内底部铰接有带动竖直杆上下移动的升降机构。
进一步地，所述的弹性搅拌组件包括对称设置在搅拌轴两侧的直杆，直杆末端连接有挡块，直杆上套设有滑动块，搅拌轴与滑动块之间的直杆上设置有复位弹簧，复位弹簧一端固定在搅拌轴上，复位弹簧另一端固定在滑动块上，滑动块上设置有搅拌棍。
进一步地，所述的U型搅拌组件包括开口向上的U型杆、设置在U型杆外侧的搅拌片，U型杆与搅拌轴之间连接有加强拉杆。
进一步地，所述的复合过滤组件包括多块折弯过滤板。
进一步地，所述的回收利用区内底部倾斜设置，倾斜角度为0～15°。
本发明的有益效果如下：
1、本发明结构简单，工作时，待处理的淤泥污水通过污水进水管进入到污水处理池内，外环池可以用着污水仓储和处理;外环池内设置有多组沿环形槽转动的搅拌组件，使外环池内充分搅拌，增加处理效果，处理后的污水通过环形过滤壁进入到内池处理，内池处理处理后经过锥形聚拢池离开污水处理设备，这种结构的设计增加了搅拌效率，使污水处理更加均匀，具有很强的实用性。
2、内池与锥形聚拢池连接处设置有过滤网层，过滤网层的过滤孔小于环形过滤壁的过滤孔，这种结构形成两种不空孔径的过滤网，增强了过滤效果。
本发明结构简单，壳体内设置有进气调节结构，这种可调节的进气调节结构的设置能够根据需要来决定调节废气进气流量;进气口内设置有均流板，可以把废气分散均匀，利于后续废气吸收和处理，吸附炭组件和过滤层的设置吸收了绝大多数粉尘颗粒。
2、当废气质量较好的时候，在液压气缸的作用下，使得流量控制板转动至水平位置，此时进气调节结构不能进行工作，气体仅仅进入后续的均流板;当废气质量较差的时候，在液压气缸的作用下，使得流量控制板转动至竖直位置，此时进气调节结构在竖直平面内形成一个过滤面;这种进气调节结构的设置能够根据废气质量来决定流量控制板的调节角度。
