申请日2018.04.27
公开(公告)日2018.08.31
IPC分类号C02F9/02; B01D36/04
摘要
本发明公开了一种具备内壁清洗功能的生活污水处理机，包括机体，所述机体的内部竖直设有多根活性炭滤芯，多根所述活性炭滤芯并排且等距排列设置，所述机体的内部底端设有沉淀槽，所述沉淀槽的两端竖直对称设有两块挡泥板，所述挡泥板上开设有导水孔，所述机体的上端敞开设置，所述机体的上方支撑设有支撑罩，所述支撑罩的下端设有升降架，所述升降架的下端四侧竖直且对称设有四个连接架，四个所述连接架的下端均连接设有刮渣板，所述刮渣板呈倾斜状，四块所述刮渣板的下端均与所述机体的四个内壁贴合设置。通过上述方式，本发明能够在污水处理后通过刮渣板将粘附在机体内壁的废渣刮除干净。
权利要求书
1.一种具备内壁清洗功能的生活污水处理机，包括机体，其特征在于，所述机体的一侧设有污水进口，所述机体的另一侧设有污水出口，污水出口处设有过滤网，所述机体的内部竖直设有多根活性炭滤芯，多根所述活性炭滤芯并排且等距排列设置，所述机体的内部底端设有沉淀槽，所述沉淀槽的截面呈矩形，所述沉淀槽的两端竖直对称设有两块挡泥板，所述挡泥板上开设有导水孔，所述机体的上端敞开设置，所述机体的上方支撑设有支撑罩，所述支撑罩的下端设有升降架，所述升降架的下端四侧竖直且对称设有四个连接架，四个所述连接架的下端均连接设有刮渣板，所述刮渣板呈倾斜状，四块所述刮渣板的下端均与所述机体的四个内壁贴合设置。
2.根据权利要求1所述的具备内壁清洗功能的生活污水处理机，其特征在于，所述刮渣板与所述连接架拆卸式连接，所述刮渣板倾斜呈45°。
3.根据权利要求1所述的具备内壁清洗功能的生活污水处理机，其特征在于，所述沉淀槽凹陷设于所述机体的内部底端，所述沉淀槽的底部开设有排泥口。
4.根据权利要求1所述的具备内壁清洗功能的生活污水处理机，其特征在于，所述支撑罩遮挡设于所述机体的上端开口处形成封闭。
说明书
具备内壁清洗功能的生活污水处理机
技术领域
本发明涉及污水处理机领域，特别是涉及一种具备内壁清洗功能的生活污水处理机。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在机体完成污水处理后，机体内壁会残留粘附有泥土等废渣，长时间粘附在内壁上变得不易清除，而传统的污水处理机缺乏相应的清理机构，需要通过人工进行清理，浪费人力物力。
发明内容
本发明主要解决的技术问题是提供一种具备内壁清洗功能的生活污水处理机，能够在污水处理后通过刮渣板将粘附在机体内壁的废渣刮除干净。

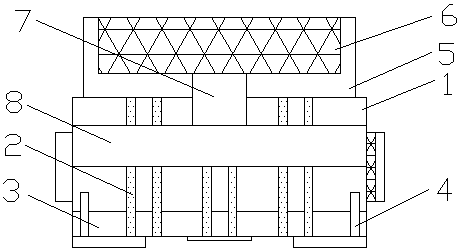

为解决上述技术问题，本发明采用的一个技术方案是：提供一种具备内壁清洗功能的生活污水处理机，包括机体，所述机体的一侧设有污水进口，所述机体的另一侧设有污水出口，污水出口处设有过滤网，所述机体的内部竖直设有多根活性炭滤芯，多根所述活性炭滤芯并排且等距排列设置，所述机体的内部底端设有沉淀槽，所述沉淀槽的截面呈矩形，所述沉淀槽的两端竖直对称设有两块挡泥板，所述挡泥板上开设有导水孔，所述机体的上端敞开设置，所述机体的上方支撑设有支撑罩，所述支撑罩的下端设有升降架，所述升降架的下端四侧竖直且对称设有四个连接架，四个所述连接架的下端均连接设有刮渣板，所述刮渣板呈倾斜状，四块所述刮渣板的下端均与所述机体的四个内壁贴合设置。
在本发明一个较佳实施例中，所述刮渣板与所述连接架拆卸式连接，所述刮渣板倾斜呈45°。
在本发明一个较佳实施例中，所述沉淀槽凹陷设于所述机体的内部底端，所述沉淀槽的底部开设有排泥口。
在本发明一个较佳实施例中，所述支撑罩遮挡设于所述机体的上端开口处形成封闭。
本发明的有益效果是：本发明能够在污水处理后通过机体上方设置的刮渣板将粘附在机体内壁的废渣刮除干净，避免后期影响污水的过滤进程。
