申请日2018.04.27
公开(公告)日2018.10.30
IPC分类号G01G19/02; G01G23/00
摘要
本实用新型公开了一种用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，包括平铺在地磅两端并盖住地磅的引坡顶端与磅体顶端之间间隙的保护机构，所述保护机构包括橡胶输送片、输送片连接托架、膨胀螺栓和紧固螺钉。本实用新型能够将下落的煤炭焦炭颗粒污水截断，以防杂物落入地磅磅体与引坡之间的间隙内，让碳颗粒污水不能够洒落至地磅磅体与引坡的间隙内，且在引坡的作用下污水会滚落至引坡的下游侧，避免煤炭焦炭颗粒污水对地磅磅体造成腐蚀，从而达到保护地磅的目的，保证了地磅的长周期准确安全运行。
权利要求书

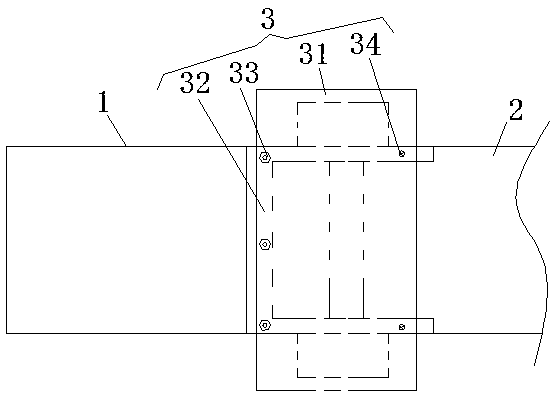

1.一种用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，包括平铺在地磅两端并盖住地磅的引坡(1)顶端与磅体(2)顶端之间间隙的保护机构(3)，其特征在于：所述保护机构(3)包括橡胶输送片(31)、输送片连接托架(32)、膨胀螺栓(33)和紧固螺钉(34)，该输送片连接托架(32)位于橡胶输送片(31)的底端，且橡胶输送片(31)通过输送片连接托架(32)安装在引坡(1)顶端与磅体(2)顶端之间所形成的间隙上;所述输送片连接托架(32)的俯视外形呈“[”形结构，该输送片连接托架(32)包括连板(321)、垂直焊接于连板(321)右侧顶面的第一支板(322)、以及垂直焊接于连板(321)右侧底面的第二支板(323)，且第一支板(322)的安设位置与第二支板(323)的安设位置相互横向平齐;所述连板(321)底部贴合在引坡(1)的顶端，所述第一支板(322)的底部左侧贴合在引坡(1)顶端背部的边沿，该第一支板(322)的底部右侧靠近于磅体(2)顶端背部的边沿，第一支板(322)的正面中部焊接有第一托片(3221)，且第一托片(3221)的顶部贴合于橡胶输送片(31)的底部;所述第二支板(323)的底部左侧贴合在引坡(1)顶端正面的边沿，该第二支板(323)的底部右侧靠近于磅体(2)顶端正面的边沿，第二支板(323)的背部的中部焊接有第二托片(3231)，且第二托片(3231)的顶部贴合于橡胶输送片(31)的底部;所述橡胶输送片(31)的顶部左侧沿输送片长度方向间隔分布有三个外表面涂上防腐漆的膨胀螺栓(33)，每一个的膨胀螺栓(33)均将橡胶输送片(31)、连板(321)与引坡(1)紧密结合于一体;所述橡胶输送片(31)的底部右侧与第一支板(322)顶部右侧通过紧固螺钉(34)固定相连于一体，该橡胶输送片(31)的底部右侧与第二支板(323)顶部右侧通过紧固螺钉(34)固定相连于一体。
2.根据权利要求1所述的用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，其特征在于：所述橡胶输送片(31)的俯视外形呈长方形结构，该橡胶输送片(31)为废旧输煤输送带裁剪制作而成，且橡胶输送片(31)的片体长度为地磅磅体(2)宽度的四分之五。
3.根据权利要求1所述的用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，其特征在于：所述第一托片(3221)与第二托片(3231)的俯视外形均呈矩形结构，该第一托片(3221)与第二托片(3231)的顶部均间隔开设有凹槽(32211)。
4.根据权利要求1所述的用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，其特征在于：所述连板(321)的底部开设有防滑槽，该连板(321)的长度与引坡(1)顶端右侧的宽度相等。
5.根据权利要求1所述的用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，其特征在于：所述连板(321)、第一支板(322)和第二支板(323)的顶部均涂覆有耐磨层。
说明书
用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置
技术领域
本实用新型涉及地磅保护装置技术领域，具体为一种用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置。
背景技术
地磅是对装载大型货物的货车等进行称重的一种设施，地磅主要包括供车辆通过的引坡、地磅磅体内的限位螺丝以及传感器，在地磅建设中，地磅与引坡之间存有间隙，间隙内安置限位螺丝和传感器，该限位螺丝与传感器安装在地磅磅体上;当装有煤炭焦炭颗粒及污水的车辆上磅过磅时，碳颗粒、污水不可避免的向下震落至引坡、磅体两端的空隙、磅体等处，造成地磅间隙过小或顶住磅体，极易造成地磅的称重不准确，若颗粒粉尘落入地磅传感器底端，也造成地磅称重不准，且含有油污的污水也极易腐蚀地磅和传感器，对地磅的长周期安全稳定、准确的运行产生很大的影响。
实用新型内容
本实用新型的目的在于提供一种用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于煤炭焦炭粉尘颗粒污水环境下的地磅两端保护装置，包括平铺在地磅两端并盖住地磅的引坡顶端与磅体顶端之间间隙的保护机构，所述保护机构包括橡胶输送片、输送片连接托架、膨胀螺栓和紧固螺钉，该输送片连接托架位于橡胶输送片的底端，且橡胶输送片通过输送片连接托架安装在引坡顶端与磅体顶端之间所形成的间隙上;所述输送片连接托架的俯视外形呈“[”形结构，该输送片连接托架包括连板、垂直焊接于连板右侧顶面的第一支板、以及垂直焊接于连板右侧底面的第二支板，且第一支板的安设位置与第二支板的安设位置相互横向平齐;所述连板底部贴合在引坡的顶端，所述第一支板的底部左侧贴合在引坡顶端背部的边沿，该第一支板的底部右侧靠近于磅体顶端背部的边沿，第一支板的正面中部焊接有第一托片，且第一托片的顶部贴合于橡胶输送片的底部;所述第二支板的底部左侧贴合在引坡顶端正面的边沿，该第二支板的底部右侧靠近于磅体顶端正面的边沿，第二支板的背部的中部焊接有第二托片，且第二托片的顶部贴合于橡胶输送片的底部;所述橡胶输送片的顶部左侧沿输送片长度方向间隔分布有三个外表面涂上防腐漆的膨胀螺栓，每一个的膨胀螺栓均将橡胶输送片、连板与引坡紧密结合于一体;所述橡胶输送片的底部右侧与第一支板顶部右侧通过紧固螺钉固定相连于一体，该橡胶输送片的底部右侧与第二支板顶部右侧通过紧固螺钉固定相连于一体。
优选的，所述橡胶输送片的俯视外形呈长方形结构，该橡胶输送片为废旧输煤输送带裁剪制作而成，且橡胶输送片的片体长度为地磅磅体宽度的四分之五。
优选的，所述第一托片与第二托片的俯视外形均呈矩形结构，该第一托片与第二托片的顶部均间隔开设有凹槽。
优选的，所述连板的底部开设有防滑槽，该连板的长度与引坡顶端右侧的宽度相等。
优选的，所述连板、第一支板和第二支板的顶部均涂覆有耐磨层。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过输送片连接托架以及膨胀螺栓将橡胶输送片固定在地磅两端的引坡上，利用橡胶输送片将下落的煤炭焦炭颗粒污水截断，以防杂物落入地磅磅体与引坡之间的间隙内，让碳颗粒污水不能够洒落至地磅磅体与引坡的间隙内，且在引坡的作用下污水会滚落至引坡的下游侧，避免煤炭焦炭颗粒污水对地磅的磅体造成腐蚀，避免对地磅内的限位螺丝及传感器造成侵蚀，从而达到保护地磅的目的，保证了地磅的长周期准确安全运行。
