申请日2018.03.21
公开(公告)日2018.07.27
IPC分类号E04F17/12; C02F1/00; B09B3/00; B09B5/00
摘要
本发明涉及一种建筑废水、建筑垃圾回收利用装置及其使用方法，包括设置于地面上的建筑垃圾回收池组件、建筑废水回收池组件，还包括沿建筑竖直高度方向设置的立管，所述立管上设置有与供建筑每层楼投放的建筑垃圾收集口和建筑废水收集口;所述立管与建筑垃圾回收池相连通;所述立管上设置有与建筑废水回收池相连的折弯管;在建筑垃圾回收池与立管的连接处设置有用于分离建筑垃圾与建筑废水的蝶阀。其具有结构设计合理、建筑废水回收利用效率高、建筑垃圾分类及收集整理有序，不会对施工环境及城市卫生造成较大困扰，粉尘数量得到有效控制，自动化程度高，可有效降低工人劳动强度，提高作业效率等优点。
权利要求书

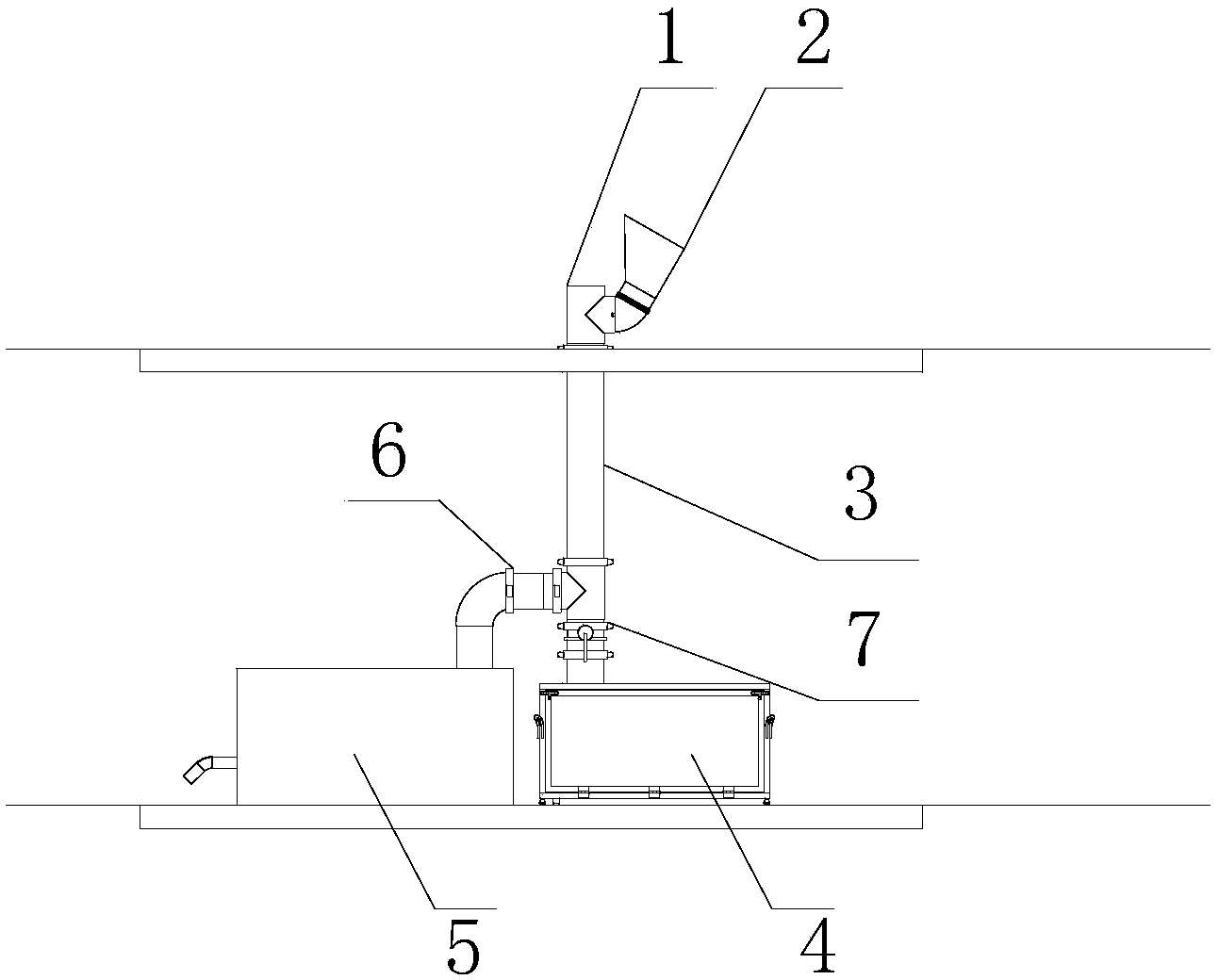

1.一种建筑废水 、建筑垃圾回收利用装置，其特征在于：该装置包括设置于地面上的建筑垃圾回收池组件(1)、建筑废水回收池组件(2)，还包括沿建筑竖直高度方向设置的立管(3)，所述立管上设置有与供建筑每层楼投放的建筑垃圾收集口(4)和建筑废水收集口(5);所述立管与建筑垃圾回收池相连通;所述立管上设置有与建筑废水回收池相连的折弯管(6);在建筑垃圾回收池与立管的连接处设置有用于分离建筑垃圾与建筑废水的蝶阀(7)，该蝶阀在收集建筑废水时关闭，在收集建筑垃圾时开启。
2.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：该装置还包括智能检测系统;所述智能检测系统包括可编程PLC控制器、与可编程PLC控制器数据信号连接的压力传感器、流量传感器、液位传感器、警报装置、及智能开关挡板组件;所述压力传感器设置于建筑垃圾回收池组件的回收箱体底部用于检测回收的建筑垃圾重量信号，并将检测的重量信号发送至可编程控制器;所述流量传感器设置于所述折弯管中用于检测建筑废水的流量信号，并将检测到的流量信号发送至可编程控制器;所述液位传感器设置于所述建筑废水回收池组件的回收箱预设高度位置处用于检测液位信号，并将液位信号发送至可编程控制器;所述可编程控制器内预设有存储单元、比较单元、数据转换单元;所述数据转换单元将接收到的重量信号、流量信号、液位信号进行数据转换，并将转换后的相应重量值、流量值、液位值发送至比较单元，比较单元将接收到实时检测的重量值、流量值、液位值与存储单元中预设的重量阈值、流量阈值、液位阈值进行比较，根据比较的结果，控制警报装置是否发出警报信号，以及控制智能开关挡板组件开启或者关闭立管的建筑垃圾收集口和建筑废水收集口。
3.根据权利要求2所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述智能检测系统还包括与可编程PLC控制器相连接的无线网络收发模块;建筑每层楼投放的建筑垃圾收集口和建筑废水收集口还设置有带有标记每层楼信息的发射器;所述建筑垃圾回收箱组件和/或建筑废水回收箱组件的回收箱外壳上还设置有接收器，所述发射器与接收器通过无线网络收发模块进行通信连接，用于显示建筑垃圾或者建筑废水的投放楼层。
4.根据权利要求2或3所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述警报信号包括灯光闪烁信号或者警报提示音;所述智能检测系统还包括与可编程PLC控制器相连接的远程通信模块，所述远程通信模块通过无线网络与远程监控中心或者智能移动终端进行无线通信连接，并将实时检测的重量值、流量值、液位值及比较的结果发送至远程监控中心或者智能移动终端。
5.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述建筑废水回收组件的回收箱内设置有二级或者三级过滤器，在折弯管与所述二级或者三级过滤器的连接处还设置有用于预处理建筑废水的格栅，所述格栅上设置有用于清理格栅通孔的电动清洗刷;所述二级或者三级过滤器通过连接管道与建筑用水供水箱连接。
6.根据权利要求1所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述建筑垃圾回收组件的底部设置有排出口，所述排出口的下方设置有传动带，所述传动带将排出口排出的建筑垃圾运输至电动筛分机，所述电动筛分机将建筑垃圾进行筛分成块状垃圾、砾状垃圾及粉状垃圾，并将其分类存放于相应回收箱中。
7.根据权利要求6所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述电动筛分机在筛分粉状建筑垃圾时，还设置有喷洒组件，所述喷洒组件与建筑用水供水箱相连，所述喷洒组件包括若干个喷头，以及启闭阀，所述启闭阀与喷头控制连接。
8.根据权利要求5所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述连接管道上还设置有保温棉或者管道内设置有电加热装置，所述电加热装置包括设置于连接二级或者三级过滤器的连接管道进口端处的电加热棒。
9.根据权利要求6所述的一种建筑废水、建筑垃圾回收利用装置，其特征在于：所述建筑垃圾回收利用装置的电动筛分机上还套设有防尘罩。
10.一种根据权利要求1-9中任一项所述的一种建筑废水、建筑垃圾回收利用装置的使用方法，其特征在于，该使用方法包括如下步骤：
1)在建筑各个楼层相同位置处的投放点设置建筑垃圾收集口和建筑废水收集口，将建筑立管与各个楼层的上述建筑垃圾收集口和建筑废水收集口相连接;
2)打开蝶阀，通过向各个楼层的建筑垃圾收集口投放建筑垃圾，各楼层的建筑垃圾经过立管进入建筑垃圾组件的回收箱中;在建筑垃圾组件中，将建筑垃圾进行筛分，并对筛分后的块状垃圾、砾状垃圾及粉状垃圾进行分类收集，通过运输车分别进行运输;
3)关闭蝶阀，通过向各个楼层的建筑废水收集口投放建筑废水，各楼层的建筑废水依次经过立管、折弯管进入建筑废水组件的回收箱中;在建筑废水组件中，将建筑废水经过格栅预处理、二级或者三级过滤器的过滤，通过连接管道将过滤后的水输送至建筑用水供水箱中进行回收再利用。
说明书
一种建筑废水、建筑垃圾回收利用装置及其使用方法
技术领域
本发明涉及城市建筑垃圾与建筑废水回收利用技术领域，尤其涉及一种建筑废水、建筑垃圾回收利用装置及其使用方法。
背景技术
众所周知，城市建设过程中，建筑垃圾、建筑废水如不得到有效处理，容易造成：水资源浪费、城市粉尘大对环境造成污染、工人劳动强度大等等缺陷。尤其在一些施工工地，虽然建筑垃圾得到了妥善处置，但是此类垃圾没有及时进行分类，在运输过程中容易占用较大体积，运输效率降低;同时，此类建筑垃圾在二次利用是仍需要进行粉碎，造成了作业效率的降低。因而，如何提出一种能够便于对建筑垃圾及建筑废水进行有效处理的装置或者结构具有重要的研究意义和现实意义。
发明内容
针对现有技术中建筑施工过程中对于建筑垃圾及建筑废水处理过程中存在的上述不足，本发明的目的在于：提供一种建筑废水、建筑垃圾回收利用装置及其使用方法，其具有结构设计合理、建筑废水回收利用效率高、建筑垃圾分类及收集整理有序，不会对施工环境及城市卫生造成较大困扰，另外，粉尘数量得到有效控制，自动化程度高，可有效降低工人劳动强度，提高作业效率等优点。
为了达到上述目的，本发明采用如下技术方案实现：
一种建筑废水、建筑垃圾回收利用装置，该装置包括设置于地面上的建筑垃圾回收池组件、建筑废水回收池组件，还包括沿建筑竖直高度方向设置的立管，所述立管上设置有与供建筑每层楼投放的建筑垃圾收集口和建筑废水收集口;所述立管与建筑垃圾回收池相连通;所述立管上设置有与建筑废水回收池相连的折弯管;在建筑垃圾回收池与立管的连接处设置有用于分离建筑垃圾与建筑废水的蝶阀，该蝶阀在收集建筑废水时关闭，在收集建筑垃圾时开启。
作为上述方案的进一步优化，该装置还包括智能检测系统;所述智能检测系统包括可编程PLC控制器、与可编程PLC控制器数据信号连接的压力传感器、流量传感器、液位传感器、警报装置、及智能开关挡板组件;所述压力传感器设置于建筑垃圾回收池组件的回收箱体底部用于检测回收的建筑垃圾重量信号，并将检测的重量信号发送至可编程控制器;所述流量传感器设置于所述折弯管中用于检测建筑废水的流量信号，并将检测到的流量信号发送至可编程控制器;所述液位传感器设置于所述建筑废水回收池组件的回收箱预设高度位置处用于检测液位信号，并将液位信号发送至可编程控制器;所述可编程控制器内预设有存储单元、比较单元、数据转换单元;所述数据转换单元将接收到的重量信号、流量信号、液位信号进行数据转换，并将转换后的相应重量值、流量值、液位值发送至比较单元，比较单元将接收到实时检测的重量值、流量值、液位值与存储单元中预设的重量阈值、流量阈值、液位阈值进行比较，根据比较的结果，控制警报装置是否发出警报信号，以及控制智能开关挡板组件开启或者关闭立管的建筑垃圾收集口和建筑废水收集口。
作为上述方案的进一步优化，所述智能检测系统还包括与可编程PLC控制器相连接的无线网络收发模块;建筑每层楼投放的建筑垃圾收集口和建筑废水收集口还设置有带有标记每层楼信息的发射器;所述建筑垃圾回收箱组件和/或建筑废水回收箱组件的回收箱外壳上还设置有接收器，所述发射器与接收器通过无线网络收发模块进行通信连接，用于显示建筑垃圾或者建筑废水的投放楼层。
作为上述方案的进一步优化，所述警报信号包括灯光闪烁信号或者警报提示音;所述智能检测系统还包括与可编程PLC控制器相连接的远程通信模块，所述远程通信模块通过无线网络与远程监控中心或者智能移动终端进行无线通信连接，并将实时检测的重量值、流量值、液位值及比较的结果发送至远程监控中心或者智能移动终端。
作为上述方案的进一步优化，所述建筑废水回收组件的回收箱内设置有二级或者三级过滤器，在折弯管与所述二级或者三级过滤器的连接处还设置有用于预处理建筑废水的格栅，所述格栅上设置有用于清理格栅通孔的电动清洗刷;所述二级或者三级过滤器通过连接管道与建筑用水供水箱连接。
作为上述方案的进一步优化，所述建筑垃圾回收组件的底部设置有排出口，所述排出口的下方设置有传动带，所述传动带将排出口排出的建筑垃圾运输至电动筛分机，所述电动筛分机将建筑垃圾进行筛分成块状垃圾、砾状垃圾及粉状垃圾，并将其分类存放于相应回收箱中。
作为上述方案的进一步优化，所述电动筛分机在筛分粉状建筑垃圾时，还设置有喷洒组件，所述喷洒组件与建筑用水供水箱相连，所述喷洒组件包括若干个喷头，以及启闭阀，所述启闭阀与喷头控制连接。
作为上述方案的进一步优化，所述连接管道上还设置有保温棉或者管道内设置有电加热装置，所述电加热装置包括设置于连接二级或者三级过滤器的连接管道进口端处的电加热棒。
作为上述方案的进一步优化，所述建筑垃圾回收利用装置的电动筛分机上还套设有防尘罩。
采用上述建筑建筑废水、建筑垃圾回收利用装置的使用方法包括如下步骤：
1)在建筑各个楼层相同位置处的投放点设置建筑垃圾收集口和建筑废水收集口，将建筑立管与各个楼层的上述建筑垃圾收集口和建筑废水收集口相连接;
2)打开蝶阀，通过向各个楼层的建筑垃圾收集口投放建筑垃圾，各楼层的建筑垃圾经过立管进入建筑垃圾组件的回收箱中;在建筑垃圾组件中，将建筑垃圾进行筛分，并对筛分后的块状垃圾、砾状垃圾及粉状垃圾进行分类收集，通过运输车分别进行运输;
3)关闭蝶阀，通过向各个楼层的建筑废水收集口投放建筑废水，各楼层的建筑废水依次经过立管、折弯管进入建筑废水组件的回收箱中;在建筑废水组件中，将建筑废水经过格栅预处理、二级或者三级过滤器的过滤，通过连接管道将过滤后的水输送至建筑用水供水箱中进行回收再利用。
采用本发明的建筑废水、建筑垃圾回收利用装置及其使用方法具有如下有益效果：
(1)结构设计更加合理，通过将各个建筑楼层的建筑垃圾、建筑废水进行汇总、收集、再处理，能够有效对建筑垃圾、废水进行回收，避免了环境污染;
(2)采用压力传感器、流量传感器、液位传感器等智能检测组件，有效提高了整个装置的智能化程度，符合当前互联网时代的需求;
(3)借助于预处理的格栅能够方便对建筑废水中较大杂物进行分离，通过电动清洗刷能够方便格栅的处理，不影响起工作，用机器代替人工，作业效率大大提高;
(4)通过电动筛分机的选择能够将建筑垃圾进行分类筛分，分类存放、分类运输，通过这样的分类操作，能够方便建筑垃圾的回收再利用。
(5)通过对筛分过程中的防尘设计，有效提高了作业环境的空气质量，不会造成二次污染，另外将经过处理后的废水再利用，能够有效降低能源损耗，降低企业成本，符合当前绿色发展的要求
