申请日2018.03.01
公开(公告)日2018.07.06
IPC分类号C02F9/14
摘要
本发明属于污水处理技术领域，特别涉及一种高效率的畜牧养殖水处理系统，包括依次连通的沉淀室、厌氧反应室、好氧反应室以及净化室，沉淀室顶部设有操作口一，且侧壁上端连通有进水管，沉淀室内部上端设置有滤网，沉淀室外侧设有污泥室，沉淀室和厌氧反应室通过第一过水管连通，厌氧反应室和好氧反应室之间连通有第二过水管、第三过水管，好氧反应室和净化室之间通过第四过水管连通。本发明处理系统对畜牧养殖污水分别进行沉淀、厌氧处理、好氧处理、消毒净化等多级处理，确保养殖污水净化干净，且每一级都可循环回流重复处理，有效提高水处理系统的处理质量。
权利要求书

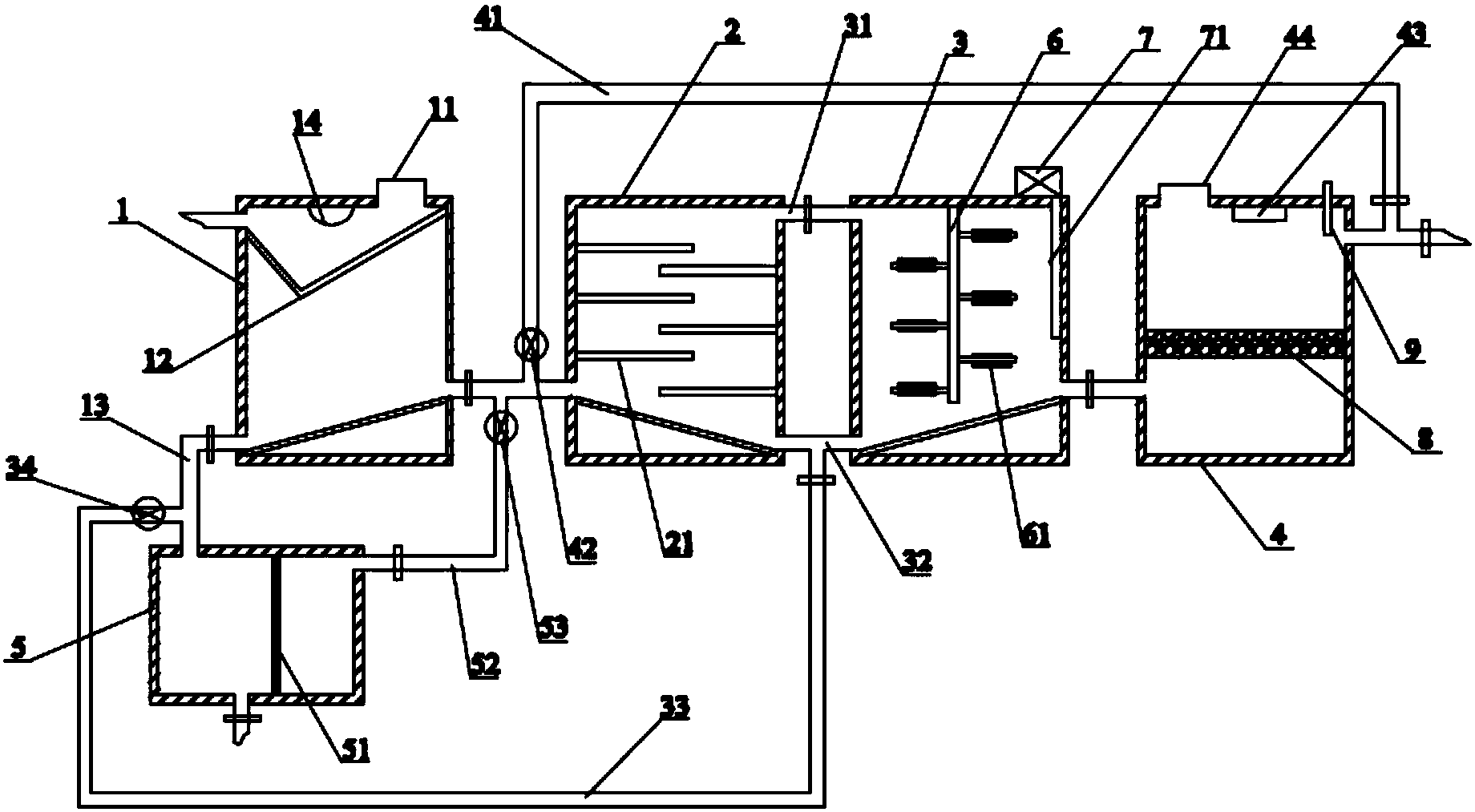

1.一种高效率的畜牧养殖水处理系统，其特征在于，包括依次连通的沉淀室(1)、厌氧反应室(2)、好氧反应室(3)以及净化室(4)，所述沉淀室(1)、所述厌氧反应室(2)和所述好氧反应室(3)的内底面均为斜坡，所述沉淀室(1)顶部设有操作口一(11)，且侧壁上端连通有进水管，所述沉淀室(1)内部上端设置有滤网(12)，所述沉淀室(1)外侧还设有污泥室(5)，且所述沉淀室(1)侧壁下端、靠近所述沉淀室(1)的斜坡最低点处与所述污泥室(5)顶部通过排泥管(13)连通，所述排泥管(13)上安装有第一流量控制阀，所述污泥室(5)底部连通有排污管，且所述排污管上安装有第二流量控制阀，所述污泥室(5)内竖向设置有生物膜过滤层(51)，且所述排泥管(13)和所述排污管位于所述生物膜过滤层(51)的同侧;
所述沉淀室(1)侧壁靠近斜坡的最高点处与所述厌氧反应室(2)侧壁、靠近斜坡的最高点处通过第一过水管连通，且所述第一过水管上安装有第一水阀，所述第一过水管与所述污泥室(5)通过第一回水管(52)连通，且所述第一回水管(52)与所述排泥管(13)分别分布在所述生物膜过滤层(51)的两侧，所述第一回水管(52)上分别安装有第二水阀和第一水泵(53)，所述厌氧反应室(2)内部设有左右交错分布的附着板(21)，所述附着板(21)上分布有厌氧菌;
所述厌氧反应室(2)和所述好氧反应室(3)的侧壁上端之间通过第二过水管(31)、下端之间通过第三过水管(32)连通，且所述第三过水管(32)的接口位于所述厌氧反应室(2)和所述好氧反应室(3)的斜坡最低点上方处，所述第三过水管(32)与所述排泥管(13)之间通过第二回水管(33)连通，所述第二回水管(33)上分别安装有第三水阀和第二水泵(34)，所述好氧反应室(3)内设有支撑架(6)，所述支撑架(6)上绑扎有若干细菌屋(61)，所述细菌屋(61)上分布有好氧菌，所述好氧反应室(3)顶部设有鼓风机(7)，所述鼓风机(7)上安装有曝气管(71)，且所述曝气管(71)穿过所述好氧反应室(3)顶部并铺设于内壁上;
所述好氧反应室(3)和所述净化室(4)之间通过第四过水管连通，且所述第四过水管的接口位于所述好氧反应室(3)的斜坡最高点上方处，所述净化室(4)内部、位于所述第四过水管接口上方处设有吸附层(8)，所述净化室(4)侧壁上、位于所述吸附层(8)上方处连通有排水管，所述排水管和所述第一过水管之间通过第三回水管(41)连通，且所述第三回水管(41)上分别安装有第四水阀和第三水泵(42)，所述净化室(4)顶部、所述排水管接口处安装有水质监测仪(9)，所述净化室(4)内顶部安装有紫外灯(43)，且所述净化室(4)设置有操作口二(44)。
2.如权利要求1所述的高效率的畜牧养殖水处理系统，其特征在于，所述沉淀室(1)内顶面上安装有喷淋头(14)，所述滤网(12)为“V”形。
3.如权利要求1所述的高效率的畜牧养殖水处理系统，其特征在于，所述第二过水管(31)上安装有第五水阀，所述第四过水管上安装有第六水阀。
4.如权利要求1所述的高效率的畜牧养殖水处理系统，其特征在于，所述吸附层(8)包括鹅卵石层以及铺设在所述鹅卵石层上的活性炭层。
说明书
一种高效率的畜牧养殖水处理系统
技术领域
本发明属于污水处理技术领域，特别涉及一种高效率的畜牧养殖水处理系统。
背景技术
畜牧养殖业的工厂化、规模化操作已成为国内外生产方式的必然趋势，今年来我国大型畜牧场发展迅速，规模越来越大。同时，随着人们环保意识的增强，这种工厂化的畜牧产业生产过程中产生的排泄物一方面给企业带来了巨大的管理压力，也给环境带来了严重的威胁破坏。畜牧养殖业废水属于富含大量病原体的高浓度有机废水，直接排放进入水体或存放地点不合适，受雨水冲洗进入水体，将可能造成地表水或地下水水质严重恶化;由于畜禽类粪尿的淋溶性很强，粪尿中的氮、磷及水溶性有机物如不妥善处理，就会通过地表径流和渗滤进入地下水层污染地下水;对地表水的影响则表现为大量消耗水中溶解氧，使水体发臭，产生甲烷、硫化氢等有毒气体，导致水生生物死亡，甚至导致某些流行病传播。因此，如何解决畜牧业排泄物的污染问题已成为亟待解决的瓶颈技术问题。
基于上述原因，市场上出现了一些处理污水的方法和装置，但是这些污水处理设备通常只是进行了简单的固液分离，再靠人工将沉淀物进行清除，不仅劳动强度大且使用效果等面反馈的结果也很不理想，被排放出来的畜牧污水仍然含有较多杂质、且杂菌含量较高，无法完全达到污水净化处理的要求。为此，本申请研制了一种高效率的畜牧养殖水处理系统。
发明内容
本发明处理系统对畜牧养殖污水分别进行沉淀、厌氧处理、好氧处理、消毒净化等多级处理，确保养殖污水净化干净，且每一级都可循环回流重复处理，有效提高水处理系统的处理质量。
本发明提供了一种高效率的畜牧养殖水处理系统，包括依次连通的沉淀室、厌氧反应室、好氧反应室以及净化室，所述沉淀室、所述厌氧反应室和所述好氧反应室的内底面均为斜坡，所述沉淀室顶部设有操作口一，且侧壁上端连通有进水管，所述沉淀室内部上端设置有滤网，所述沉淀室外侧还设有污泥室，且所述沉淀室侧壁下端、靠近所述沉淀室的斜坡最低点处与所述污泥室顶部通过排泥管连通，所述排泥管上安装有第一流量控制阀，所述污泥室底部连通有排污管，且所述排污管上安装有第二流量控制阀，所述污泥室内竖向设置有生物膜过滤层，且所述排泥管和所述排污管位于所述生物膜过滤层的同侧;
所述沉淀室侧壁靠近斜坡的最高点处与所述厌氧反应室侧壁、靠近斜坡的最高点处通过第一过水管连通，且所述第一过水管上安装有第一水阀，所述第一过水管与所述污泥室通过第一回水管连通，且所述第一回水管与所述排泥管分别分布在所述生物膜过滤层的两侧，所述第一回水管上分别安装有第二水阀和第一水泵，所述厌氧反应室内部设有左右交错分布的附着板，所述附着板上分布有厌氧菌;
所述厌氧反应室和所述好氧反应室的侧壁上端之间通过第二过水管、下端之间通过第三过水管连通，且所述第三过水管的接口位于所述厌氧反应室和所述好氧反应室的斜坡最低点上方处，所述第三过水管与所述排泥管之间通过第二回水管连通，所述第二回水管上分别安装有第三水阀和第二水泵，所述好氧反应室内设有支撑架，所述支撑架上绑扎有若干细菌屋，所述细菌屋上分布有好氧菌，所述好氧反应室顶部设有鼓风机，所述鼓风机上安装有曝气管，且所述曝气管穿过所述好氧反应室顶部并铺设于内壁上;
所述好氧反应室和所述净化室之间通过第四过水管连通，且所述第四过水管的接口位于所述好氧反应室的斜坡最高点上方处，所述净化室内部、位于所述第四过水管接口上方处设有吸附层，所述净化室侧壁上、位于所述吸附层上方处连通有排水管，所述排水管和所述第一过水管之间通过第三回水管连通，且所述第三回水管上分别安装有第四水阀和第三水泵，所述净化室顶部、所述排水管接口处安装有水质监测仪，所述净化室内顶部安装有紫外灯，且所述净化室设置有操作口二。
优选的，所述沉淀室内顶面上安装有喷淋头，所述滤网为“V”形。
优选的，所述第二过水管上安装有第五水阀，所述第四过水管上安装有第六水阀。
优选的，所述吸附层包括鹅卵石层以及铺设在所述鹅卵石层上的活性炭层。
与现有技术相比，本发明的有益效果：
对畜牧养殖污水分别进行沉淀、厌氧处理、好氧处理、消毒净化等多级处理，确保养殖污水净化干净:利用滤网将养殖废水中的毛发等固体杂物剔除，初步沉淀后对粪尿进行生物膜过滤浓缩后排出达到固液分离效果，然后依次通过厌氧发酵、好氧发酵分解污水中有机溶解物和高含量氮、磷，最后通过净化室的过滤吸附、紫外杀菌、投递消毒药粉等多重方式结合完成消毒净化。本装置设计合理，多条回流管可使污水循环回流重复处理，有效提高水处理系统的处理质量，另外每个处理室之间设阀门也有利于根据需要隔离处理，节约资源。
