申请日2018.04.25
公开(公告)日2018.09.14
IPC分类号C02F11/12
摘要
本发明涉及一种干化装置，更具体的说是一种市政污泥处理用消污干化装置,可以将污泥进行脱水和干化处理，可以实现自动送料且当送料箱中的污泥过多时，传动机构受到的阻力大于脱水轴受到的阻力，脱水轴加快转动加快在脱水内壁内淤泥的脱水速度为送料箱中较多的污泥提供空间;当干化装置内要干化的污泥过多时会压动两侧的滑动侧板推动长连杆将动力切断，送料箱不在运输。本发明一种市政污泥处理用消污干化装置，包括整机支架、动力机构、脱水机构、传动机构、拨叉、送料传动机构、送料连杆、送料箱、长连杆、短连杆、连杆支柱、两个滑动侧板、干化传动机构、干化运输主动机构、干化运输从动机构和干化装置。
权利要求书

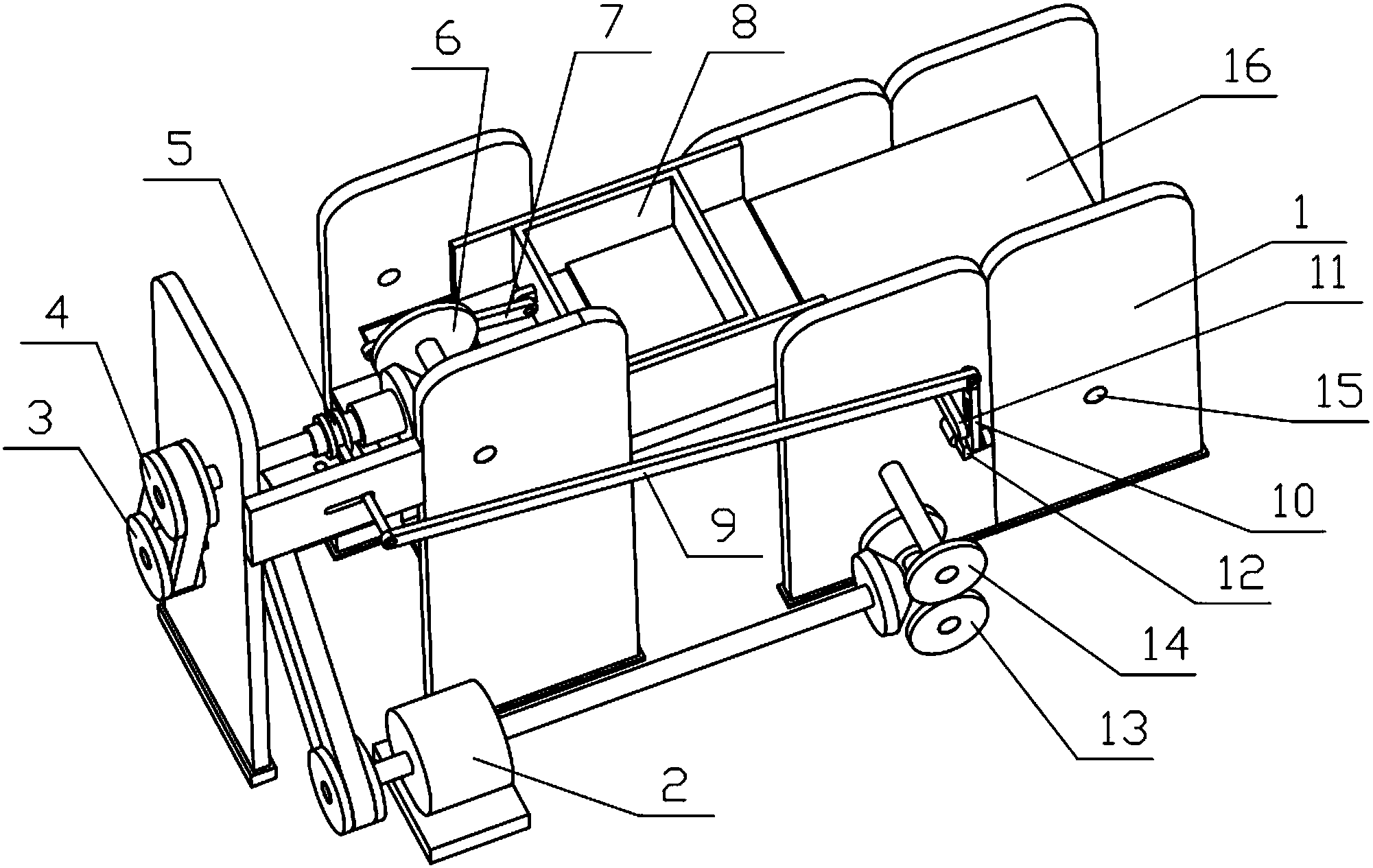

1.一种市政污泥处理用消污干化装置，包括整机支架(1)、动力机构(2)、脱水机构(3)、传动机构(4)、拨叉(5)、送料传动机构(6)、送料连杆(7)、送料箱(8)、长连杆(9)、短连杆(10)、连杆支柱(11)、两个滑动侧板(12)、干化传动机构(13)、干化运输主动机构(14)、干化运输从动机构(15)和干化装置(16)，其特征在于：整机支架(1)包括侧板Ⅰ(1-1)、拨叉滑动板(1-2)、脱水支架(1-3)、两个侧板Ⅱ(1-4)、送料底板(1-5)、入料口架(1-6)、两个侧板Ⅲ(1-7)和两个侧板Ⅳ(1-8)，拨叉滑动板(1-2)上设置有拨叉滑动槽(1-2-1)和弹簧安装柱滑动口(1-2-2)，脱水支架(1-3)上设置有入料口Ⅰ(1-3-1)和出水口(1-3-2)，入料口Ⅰ(1-3-1)设置在脱水支架(1-3)的左侧上端，出水口(1-3-2)设置在脱水支架(1-3)的右侧下端，两个侧板Ⅱ(1-4)、两个侧板Ⅲ(1-7)和两个侧板Ⅳ(1-8)均对称设置，两侧的侧板Ⅲ(1-7)上分别设置有圆形通孔，拨叉滑动板(1-2)的两端分别固定连接在侧板Ⅰ(1-1)和右侧的侧板Ⅱ(1-4)上，送料底板(1-5)的前端两侧分别固定连接在两侧的侧板Ⅲ(1-7)上，送料底板(1-5)的后端两侧分别固定连接在两侧的侧板Ⅱ(1-4)上，入料口架(1-6)固定连接在送料底板(1-5)的后端，脱水支架(1-3)的两端分别固定连接在两侧的侧板Ⅱ(1-4)上，入料口架(1-6)和入料口Ⅰ(1-3-1)连通;动力机构(2)包括电机(2-1)、动力带轮(2-2)和动力锥齿(2-3)，电机(2-1)为双输出轴电机，动力带轮(2-2)和动力锥齿(2-3)分别固定连接在电机(2-1)的两个输出轴上;拨叉(5)包括拨叉体(5-1)和弹簧安装柱(5-2)，弹簧安装柱(5-2)焊接在拨叉体(5-1)上，送料箱(8)上设置有入料口Ⅲ(8-1)，入料口Ⅲ(8-1)设置在送料箱(8)的左侧下端，短连杆(10)上设置有滑动槽，干化装置(16)内设置有加热装置;电机(2-1)固定连接在右侧的侧板Ⅱ(1-4)上，脱水机构(3)固定连接在脱水支架(1-3)内，动力带轮(2-2)和脱水机构(3)通过带传动连接，传动机构(4)转动连接在侧板Ⅰ(1-1)上，传动机构(4)和脱水机构(3)通过带传动连接，弹簧安装柱(5-2)上套装有压缩弹簧Ⅰ，压缩弹簧Ⅰ位于拨叉体(5-1)和拨叉滑动板(1-2)之间，弹簧安装柱(5-2)滑动连接在弹簧安装柱滑动口(1-2-2)内，拨叉体(5-1)的一端转动连接在传动机构(4)上，拨叉体(5-1)的另一端滑动连接在拨叉滑动槽(1-2-1)内，送料传动机构(6)转动连接在右侧的侧板Ⅱ(1-4)上，送料传动机构(6)和传动机构(4)通过齿轮啮合传动，送料箱(8)滑动连接在送料底板(1-5)上，送料连杆(7)的一端铰接在送料传动机构(6)的偏心位置，送料连杆(7)的另一端铰接在送料箱(8)上，长连杆(9)的一端铰接在拨叉(5)的右端，长连杆(9)的另一端铰接在短连杆(10)的上端，连杆支柱(11)固定连接在右侧的侧板Ⅲ(1-7)上，短连杆(10)通过滑动槽滑动连接在连杆支柱(11)上，短连杆(10)的下端铰接在滑动侧板(12)上，两个滑动侧板(12)分别滑动连接在两侧的侧板Ⅲ(1-7)上设置的圆形通孔内，干化传动机构(13)和干化运输主动机构(14)的两端分别转动连接在两侧的侧板Ⅲ(1-7)上，动力锥齿(2-3)和干化传动机构(13)啮合，干化传动机构(13)和干化运输主动机构(14)通过齿轮啮合传动，干化运输从动机构(15)的两端分别转动连接在两侧的侧板Ⅳ(1-8)上，干化运输从动机构(15)和干化运输主动机构(14)通过运输带传动连接，干化装置(16)的一端分别固定连接在两个侧板Ⅳ(1-8)上，干化装置(16)的另一端分别固定连接在两个侧板Ⅲ(1-7)上。
2.根据权利要求1所述的一种市政污泥处理用消污干化装置，其特征在于：所述脱水机构(3)包括脱水轴(3-1)、脱水传动轴(3-2)、脱水内壁(3-3)、脱水带轮(3-4)、脱水锥齿Ⅰ(3-5)、两个差速锥齿(3-6)、脱水锥齿Ⅱ(3-7)、差速带轮(3-8)和差速轴(3-9)，脱水轴(3-1)的一端为螺旋状，脱水内壁脱水内壁(3-3)上设置有入料口Ⅱ(3-3-1)和多个小孔，入料口Ⅱ(3-3-1)设置在脱水内壁(3-3)的左端上侧，脱水内壁(3-3)上的多个小孔内设置有过滤装置，差速带轮(3-8)包括差速带轮体(3-8-1)和差速腔体(3-8-2)，差速腔体(3-8-2)固定连接在差速带轮体(3-8-1)上，脱水轴(3-1)转动连接在脱水内壁(3-3)内，脱水锥齿Ⅱ(3-7)固定连接在脱水轴(3-1)的左端，差速轴(3-9)的两端分别转动连接在差速腔体(3-8-2)内，两个差速锥齿(3-6)分别固定连接差速轴(3-9)上，脱水带轮(3-4)和脱水锥齿Ⅰ(3-5)分别固定连接在脱水传动轴(3-2)的左右两端，差速带轮体(3-8-1)转动连接在脱水传动轴(3-2)上，脱水锥齿Ⅰ(3-5)分别和两个差速锥齿(3-6)啮合，脱水锥齿Ⅱ(3-7)分别和两个差速锥齿(3-6)啮合，脱水内壁(3-3)固定连接在脱水支架(1-3)内，入料口Ⅰ(1-3-1)和入料口Ⅱ(3-3-1)通过入料口架(1-6)连通，脱水传动轴(3-2)转动连接在侧板Ⅰ(1-1)上，动力带轮(2-2)和差速带轮体(3-8-1)通过带传动连接，脱水带轮(3-4)和传动机构(4)通过带传动连接。
3.根据权利要求2所述的一种市政污泥处理用消污干化装置，其特征在于：所述传动机构(4)包括传动轴(4-1)、传动锥齿(4-2)、传动带轮(4-3)、侧齿(4-4)和连接键(4-5)，传动带轮(4-3)固定连接在传动轴(4-1)的左端，传动锥齿(4-2)转动连接在传动轴(4-1)的右端，侧齿(4-4)通过连接键(4-5)周向固定连接在传动轴(4-1)上，拨叉体(5-1)的一端转动连接在侧齿(4-4)上，传动带轮(4-3)和脱水带轮(3-4)通过带传动连接，传动锥齿(4-2)和送料传动机构(6)啮合传动。
4.根据权利要求3所述的一种市政污泥处理用消污干化装置，其特征在于：所述送料传动机构(6)包括送料轴(6-1)、送料曲柄(6-2)和送料锥齿(6-3)，送料曲柄(6-2)和送料锥齿(6-3)分别固定连接在送料轴(6-1)的两端，送料轴(6-1)转动连接在右侧的侧板Ⅱ(1-4)上，送料锥齿(6-3)和传动锥齿(4-2)啮合，送料连杆(7)的一端偏心铰接在送料曲柄(6-2)上，送料连杆(7)的另一端铰接在送料箱(8)上。
5.根据权利要求1所述的一种市政污泥处理用消污干化装置，其特征在于：所述滑动侧板(12)包括滑动侧板体(12-1)、推动柱(12-2)和铰接连杆(12-3)，滑动侧板体(12-1)为T字形，推动柱(12-2)焊接在滑动侧板体(12-1)上，铰接连杆(12-3)的下端铰接在推动柱(12-2)上，推动柱(12-2)滑动连接在侧板Ⅲ(1-7)上设置的圆形通孔内，推动柱(12-2)上套装有压缩弹簧Ⅱ，压缩弹簧Ⅱ位于滑动侧板体(12-1)和侧板Ⅲ(1-7)之间，短连杆(10)的下端铰接在右侧的铰接连杆(12-3)的上端，两个滑动侧板(12)对称设置。
6.根据权利要求1所述的一种市政污泥处理用消污干化装置，其特征在于：所述干化传动机构(13)包括干化轴(13-1)、干化传动齿轮(13-2)和干化传动锥齿(13-3)，干化传动齿轮(13-2)固定连接在干化轴(13-1)的右端，干化传动齿轮(13-2)固定连接在干化轴(13-1)上，干化轴(13-1)的两端分别转动连接在两个侧板Ⅲ(1-7)上，干化传动锥齿(13-3)和动力锥齿(2-3)啮合。
7.根据权利要求6所述的一种市政污泥处理用消污干化装置，其特征在于：所述干化运输主动机构(14)包括运输主动轴(14-1)、运输齿轮(14-2)和运输轮(14-3)，运输齿轮(14-2)固定连接在运输主动轴(14-1)的右端，运输轮(14-3)固定连接在运输主动轴(14-1)上，运输齿轮(14-2)和干化传动齿轮(13-2)啮合，运输轮(14-3)和干化运输从动机构(15)通过运输带传动连接。
8.根据权利要求7所述的一种市政污泥处理用消污干化装置，其特征在于：所述干化运输从动机构(15)包括运输从动轴(15-1)和运输从动轮(15-2)，运输从动轮(15-2)固定连接在运输从动轴(15-1)的中端，运输从动轴(15-1)的两端分别转动连接在两个侧板Ⅳ(1-8)上，运输从动轮(15-2)和运输轮(14-3)通过运输带传动连接。
说明书
一种市政污泥处理用消污干化装置
技术领域
本发明涉及一种干化装置，更具体的说是一种市政污泥处理用消污干化装置。
背景技术
例如专利号CN203461938U一种市政污泥处理用消污干化装置塔式污泥干化装置，包括干化装置外壳和至少3个层叠设置在干化装置外壳内的干燥盘，干燥盘按照布设位置不同划分为2类，分为左侧干燥盘组和右侧干燥盘组，左侧干燥盘组主要由安装在干化装置外壳内左侧壁上的干燥盘构成，右侧干燥盘组主要由安装在干化装置外壳内右侧壁上的干燥盘构成，干化装置外壳设置有通风出口和通风进口，从干化装置外壳顶部到底部方向，最上层的干燥盘上方设置有污泥进口;通风出口依次连接有废气洗涤塔、引风机、废气吸附器;该实用新型的缺点是不能根据污泥的重量进行自我调节。
发明内容
本发明的目的是提供一种市政污泥处理用消污干化装置，可以根据送料的重量自动调节脱水的速度，当干化装置内需要干化的污泥过多时可以自动停止送料。
本发明的目的通过以下技术方案来实现：
一种市政污泥处理用消污干化装置，包括整机支架、动力机构、脱水机构、传动机构、拨叉、送料传动机构、送料连杆、送料箱、长连杆、短连杆、连杆支柱、两个滑动侧板、干化传动机构、干化运输主动机构、干化运输从动机构和干化装置，整机支架包括侧板Ⅰ、拨叉滑动板、脱水支架、两个侧板Ⅱ、送料底板、入料口架、两个侧板Ⅲ和两个侧板Ⅳ，拨叉滑动板上设置有拨叉滑动槽和弹簧安装柱滑动口，脱水支架上设置有入料口Ⅰ和出水口，入料口Ⅰ设置在脱水支架的左侧上端，出水口设置在脱水支架的右侧下端，两个侧板Ⅱ、两个侧板Ⅲ和两个侧板Ⅳ均对称设置，两侧的侧板Ⅲ上分别设置有圆形通孔，拨叉滑动板的两端分别固定连接在侧板Ⅰ和右侧的侧板Ⅱ上，送料底板的前端两侧分别固定连接在两侧的侧板Ⅲ上，送料底板的后端两侧分别固定连接在两侧的侧板Ⅱ上，入料口架固定连接在送料底板的后端，脱水支架的两端分别固定连接在两侧的侧板Ⅱ上，入料口架和入料口Ⅰ连通;动力机构包括电机、动力带轮和动力锥齿，电机为双输出轴电机，动力带轮和动力锥齿分别固定连接在电机的两个输出轴上;拨叉包括拨叉体和弹簧安装柱，弹簧安装柱焊接在拨叉体上，送料箱上设置有入料口Ⅲ，入料口Ⅲ设置在送料箱的左侧下端，短连杆上设置有滑动槽，干化装置内设置有加热装置;电机固定连接在右侧的侧板Ⅱ上，脱水机构固定连接在脱水支架内，动力带轮和脱水机构通过带传动连接，传动机构转动连接在侧板Ⅰ上，传动机构和脱水机构通过带传动连接，弹簧安装柱上套装有压缩弹簧Ⅰ，压缩弹簧Ⅰ位于拨叉体和拨叉滑动板之间，弹簧安装柱滑动连接在弹簧安装柱滑动口内，拨叉体的一端转动连接在传动机构上，拨叉体的另一端滑动连接在拨叉滑动槽内，送料传动机构转动连接在右侧的侧板Ⅱ上，送料传动机构和传动机构通过齿轮啮合传动，送料箱滑动连接在送料底板上，送料连杆的一端铰接在送料传动机构的偏心位置，送料连杆的另一端铰接在送料箱上，长连杆的一端铰接在拨叉的右端，长连杆的另一端铰接在短连杆的上端，连杆支柱固定连接在右侧的侧板Ⅲ上，短连杆通过滑动槽滑动连接在连杆支柱上，短连杆的下端铰接在滑动侧板上，两个滑动侧板分别滑动连接在两侧的侧板Ⅲ上设置的圆形通孔内，干化传动机构和干化运输主动机构的两端分别转动连接在两侧的侧板Ⅲ上，动力锥齿和干化传动机构啮合，干化传动机构和干化运输主动机构通过齿轮啮合传动，干化运输从动机构的两端分别转动连接在两侧的侧板Ⅳ上，干化运输从动机构和干化运输主动机构通过运输带传动连接，干化装置的一端分别固定连接在两个侧板Ⅳ上，干化装置的另一端分别固定连接在两个侧板Ⅲ上。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述脱水机构包括脱水轴、脱水传动轴、脱水内壁、脱水带轮、脱水锥齿Ⅰ、两个差速锥齿、脱水锥齿Ⅱ、差速带轮和差速轴，脱水轴的一端为螺旋状，脱水内壁脱水内壁上设置有入料口Ⅱ和多个小孔，入料口Ⅱ设置在脱水内壁的左端上侧，脱水内壁上的多个小孔内设置有过滤装置，差速带轮包括差速带轮体和差速腔体，差速腔体固定连接在差速带轮体上，脱水轴转动连接在脱水内壁内，脱水锥齿Ⅱ固定连接在脱水轴的左端，差速轴的两端分别转动连接在差速腔体内，两个差速锥齿分别固定连接差速轴上，脱水带轮和脱水锥齿Ⅰ分别固定连接在脱水传动轴的左右两端，差速带轮体转动连接在脱水传动轴上，脱水锥齿Ⅰ分别和两个差速锥齿啮合，脱水锥齿Ⅱ分别和两个差速锥齿啮合，脱水内壁固定连接在脱水支架内，入料口Ⅰ和入料口Ⅱ通过入料口架连通，脱水传动轴转动连接在侧板Ⅰ上，动力带轮和差速带轮体通过带传动连接，脱水带轮和传动机构通过带传动连接。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述传动机构包括传动轴、传动锥齿、传动带轮、侧齿和连接键，传动带轮固定连接在传动轴的左端，传动锥齿转动连接在传动轴的右端，侧齿通过连接键周向固定连接在传动轴上，拨叉体的一端转动连接在侧齿上，传动带轮和脱水带轮通过带传动连接，传动锥齿和送料传动机构啮合传动。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述送料传动机构包括送料轴、送料曲柄和送料锥齿，送料曲柄和送料锥齿分别固定连接在送料轴的两端，送料轴转动连接在右侧的侧板Ⅱ上，送料锥齿和传动锥齿啮合，送料连杆的一端偏心铰接在送料曲柄上，送料连杆的另一端铰接在送料箱上。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述滑动侧板包括滑动侧板体、推动柱和铰接连杆，滑动侧板体为T字形，推动柱焊接在滑动侧板体上，铰接连杆的下端铰接在推动柱上，推动柱滑动连接在侧板Ⅲ上设置的圆形通孔内，推动柱上套装有压缩弹簧Ⅱ，压缩弹簧Ⅱ位于滑动侧板体和侧板Ⅲ之间，短连杆的下端铰接在右侧的铰接连杆的上端，两个滑动侧板对称设置。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述干化传动机构包括干化轴、干化传动齿轮和干化传动锥齿，干化传动齿轮固定连接在干化轴的右端，干化传动齿轮固定连接在干化轴上，干化轴的两端分别转动连接在两个侧板Ⅲ上，干化传动锥齿和动力锥齿啮合。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述干化运输主动机构包括运输主动轴、运输齿轮和运输轮，运输齿轮固定连接在运输主动轴的右端，运输轮固定连接在运输主动轴上，运输齿轮和干化传动齿轮啮合，运输轮和干化运输从动机构通过运输带传动连接。
作为本技术方案的进一步优化，本发明一种市政污泥处理用消污干化装置，所述干化运输从动机构包括运输从动轴和运输从动轮，运输从动轮固定连接在运输从动轴的中端，运输从动轴的两端分别转动连接在两个侧板Ⅳ上，运输从动轮和运输轮通过运输带传动连接。
本发明一种市政污泥处理用消污干化装置的有益效果为：
本发明一种市政污泥处理用消污干化装置，可以将污泥进行脱水和干化处理，可以实现自动送料且当送料箱中的污泥过多时，传动机构受到的阻力大于脱水轴受到的阻力，脱水轴加快转动加快在脱水内壁内淤泥的脱水速度为送料箱中较多的污泥提供空间;当送料箱送料完成时，脱水轴的阻力大于送料箱的阻力送料箱快速运行进行运输;当干化装置内要干化的污泥过多时会压动两侧的滑动侧板推动长连杆将动力切断，送料箱不在运输，脱水轴的阻力大于送料箱的阻力脱水轴转动变慢向干化装置内输送污泥的速度变慢。
