申请日2018.04.25
公开(公告)日2018.10.12
IPC分类号C02F9/14
摘要
本发明公开了一种污水净化设备，包括主箱，所述主箱右侧的底部连通有第一水泵，所述第一水泵的出水管连通有第一连接管，所述第一连接管远离第一水泵出水管的一端连通有净化箱，所述主箱的顶部贯穿设置有进水管，所述进水管的底部贯穿主箱并延伸至主箱的内腔。本发明通过主箱、第一水泵、第一连接管、净化箱、进水管、絮凝剂箱、絮凝剂泵、第二连接管、连通管、对冲逆流组件、固定块、过滤网、板网、活性炭吸附层、超滤组件、水污测试仪、排水管和第二水泵进行配合，能够对污水进行净化处理，不影响环境污染，避免有限资源的浪费，而且净化效果好，效率高，成本低，有利于促进经济快速发展。
权利要求书

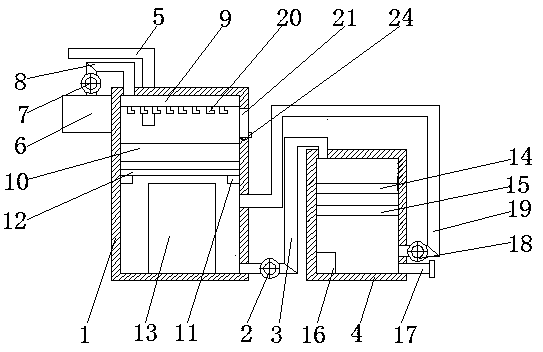

1.一种污水净化设备，包括主箱(1)，其特征在于：所述主箱(1)右侧的底部连通有第一水泵(2)，所述第一水泵(2)的出水管连通有第一连接管(3)，所述第一连接管(3)远离第一水泵(2)出水管的一端连通有净化箱(4)，所述主箱(1)的顶部贯穿设置有进水管(5)，所述进水管(5)的底部贯穿主箱(1)并延伸至主箱(1)的内腔，所述主箱(1)左侧的顶部固定连接有絮凝剂箱(6)，所述絮凝剂箱(6)的顶部连通有絮凝剂泵(7)，所述絮凝剂泵(7)的出水管连通有第二连接管(8)，所述第二连接管(8)远离絮凝剂泵(7)出水管的一端贯穿至主箱(1)的内腔并连通有连通管(9)，所述连通管(9)的两端均与主箱(1)的内壁固定连接，所述连通管(9)的底部连通有喷头(20)，所述主箱(1)的内腔固定连接有对冲逆流组件(10)，所述主箱(1)内腔的两侧均固定连接有固定块(11)，所述固定块(11)的顶部活动连接有过滤网(12)，所述主箱(1)右侧的顶部通过转轴活动连接有箱门(21)，所述主箱(1)内腔的底部固定连接有板网(13)，所述板网(13)的内腔设置有微生物载体填充膜(22)，所述微生物载体填充膜(22)的内腔设置有微生物载体填料(23)，所述净化箱(4)的内腔由上至下依次设置有活性炭吸附层(14)和超滤组件(15)，所述净化箱(4)内腔的底部设置有水污测试仪(16)，所述净化箱(4)右侧的底部连通有排水管(17)，所述净化箱(4)的右侧且位于排水管(17)的上方连通有第二水泵(18)，所述第二水泵(18)的出水管连通有第三连接管(19)，所述第三连接管(19)远离第二水泵(18)出水管的一端与主箱(1)的右侧连通。
2.根据权利要求1所述的一种污水净化设备，其特征在于：所述喷头(20)的数量不少于三个，所述喷头(20)之间等距离排列。
3.根据权利要求1所述的一种污水净化设备，其特征在于：所述箱门(21)右侧的底部固定连接有拉手(24)，所述拉手(24)的表面设置有防滑纹。
4.根据权利要求1所述的一种污水净化设备，其特征在于：所述固定块(11)的数量不少于四个，所述固定块(11)均设置在同一水平面上。
5.根据权利要求1所述的一种污水净化设备，其特征在于：所述板网(13)的数量不少于三个，所述板网(13)之间等距离排列。
说明书
一种污水净化设备
技术领域
本发明涉及污水净化技术领域，具体为一种污水净化设备。
背景技术
污水通常是指受到一定污染的水体，现代随着科学技术的高速发展，工业、冶金和煤矿等领域对水的需求量也在逐渐增加，从而造成在生产过程中产生大量的污水，如若对污水进行直接排放，会对环境造成污染，造成有限资源的浪费，跟现代社会提倡的节能环保概念有悖，但是现有的一些污水净化装置结构设计不合理，净水效果不好、效率低，而且净化成本高，不利于促进经济的快速发展。
发明内容
本发明的目的在于提供一种污水净化设备，具备节能环保的优点，解决了现有的一些污水净化装置结构设计不合理，净水效果不好、效率低，而且净化成本高，不利于促进经济快速发展的问题。
为实现上述目的，本发明提供如下技术方案：一种污水净化设备，包括主箱，所述主箱右侧的底部连通有第一水泵，所述第一水泵的出水管连通有第一连接管，所述第一连接管远离第一水泵出水管的一端连通有净化箱，所述主箱的顶部贯穿设置有进水管，所述进水管的底部贯穿主箱并延伸至主箱的内腔，所述主箱左侧的顶部固定连接有絮凝剂箱，所述絮凝剂箱的顶部连通有絮凝剂泵，所述絮凝剂泵的出水管连通有第二连接管，所述第二连接管远离絮凝剂泵出水管的一端贯穿至主箱的内腔并连通有连通管，所述连通管的两端均与主箱的内壁固定连接，所述连通管的底部连通有喷头，所述主箱的内腔固定连接有对冲逆流组件，所述主箱内腔的两侧均固定连接有固定块，所述固定块的顶部活动连接有过滤网，所述主箱右侧的顶部通过转轴活动连接有箱门，所述主箱内腔的底部固定连接有板网，所述板网的内腔设置有微生物载体填充膜，所述微生物载体填充膜的内腔设置有微生物载体填料，所述净化箱的内腔由上至下依次设置有活性炭吸附层和超滤组件，所述净化箱内腔的底部设置有水污测试仪，所述净化箱右侧的底部连通有排水管，所述净化箱的右侧且位于排水管的上方连通有第二水泵，所述第二水泵的出水管连通有第三连接管，所述第三连接管远离第二水泵出水管的一端与主箱的右侧连通。
优选的，所述喷头的数量不少于三个，所述喷头之间等距离排列。
优选的，所述箱门右侧的底部固定连接有拉手，所述拉手的表面设置有防滑纹。
优选的，所述固定块的数量不少于四个，所述固定块均设置在同一水平面上。
优选的，所述板网的数量不少于三个，所述板网之间等距离排列。
与现有技术相比，本发明的有益效果如下：
1、本发明通过主箱、第一水泵、第一连接管、净化箱、进水管、絮凝剂箱、絮凝剂泵、第二连接管、连通管、对冲逆流组件、固定块、过滤网、板网、活性炭吸附层、超滤组件、水污测试仪、排水管和第二水泵进行配合，能够对污水进行净化处理，不影响环境污染，避免有限资源的浪费，而且净化效果好，效率高，成本低，有利于促进经济快速发展。
2、本发明通过设置喷头，能够使絮凝剂和污水快速均匀的接触反应，通过设置拉手和防滑纹，能够保证开关箱门时方便安全，通过设置多个固定块，能够方便过滤网的替换，通过设置多个板网，能够使微生物载体填料最大程度的和污水中的有害杂质进行接触，提高污水净化效率。
