申请日2018.04.24
公开(公告)日2018.09.11
IPC分类号C02F9/06; C02F103/36
摘要
本发明公开了一种二氯烟酸生产废水净化装置，包括底板、加强筋、第一过滤绳和第二过滤绳，所述底板顶部的一端安装有反应室，且反应室一侧底端设置有双氧水入口，所述反应室内部底部的一端安装有第二水泵，所述反应室的顶端安装有沉淀室，且沉淀室内部的中间位置处竖向安装有格栅，所述沉淀室顶部的一端安装有进水管，且进水管下方的沉淀室上通过铰接轴安装有第一门体，所述沉淀室一侧的底端通过支撑板安装有第一水泵，且第一水泵的输入端通过第一导水管与沉淀室一侧的底端连接。本发明通过在格栅的内侧壁上设置有抗氧化层和加强筋，提高了格栅的强度，使得内部结构更加稳定，从而延长了格栅的使用寿命。
权利要求书

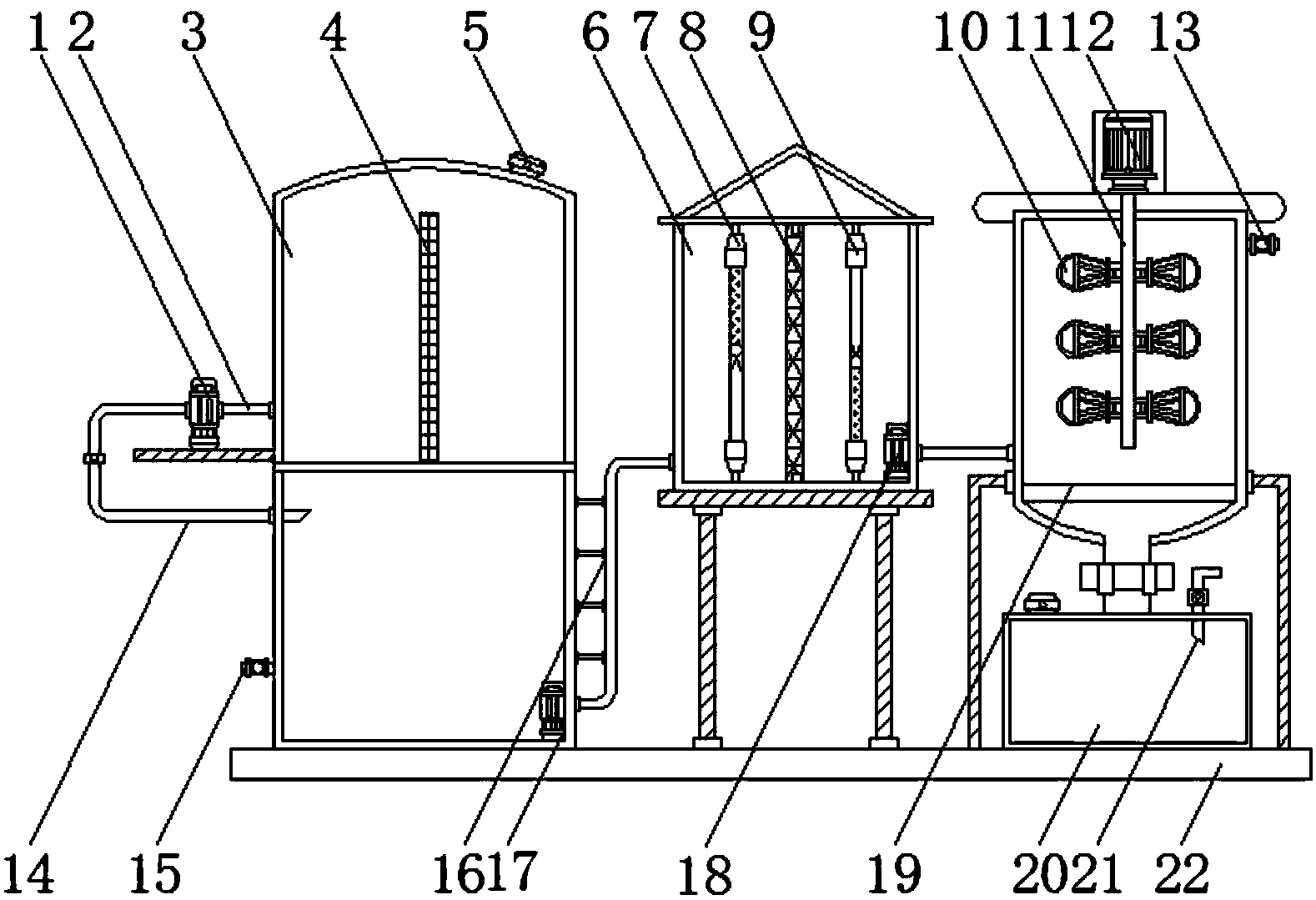

1.一种二氯烟酸生产废水净化装置，包括底板(22)、加强筋(33)、第一过滤绳(35)和第二过滤绳(36)，其特征在于：所述底板(22)顶部的一端安装有反应室(27)，且反应室(27)一侧底端设置有双氧水入口(15)，所述反应室(27)内部底部的一端安装有第二水泵(17)，所述反应室(27)的顶端安装有沉淀室(3)，且沉淀室(3)内部的中间位置处竖向安装有格栅(4)，所述沉淀室(3)顶部的一端安装有进水管(5)，且进水管(5)下方的沉淀室(3)上通过铰接轴安装有第一门体(23)，所述沉淀室(3)一侧的底端通过支撑板安装有第一水泵(1)，且第一水泵(1)的输入端通过第一导水管(2)与沉淀室(3)一侧的底端连接，所述第一水泵(1)的输出端通过第二导水管(14)与反应室(27)一侧的顶端连接，所述沉淀室(3)远离第一水泵(1)的一侧通过支撑架安装有电解室(6)，所述第二水泵(17)的输出端通过第三导水管(16)与电解室(6)一侧的底端连接，所述第一门体(23)远离第一水泵(1)的一侧安装有第二门体(24)，所述电解室(6)内部的一侧竖向安装有正极发生器(7)，所述电解室(6)内部的中间位置处竖向安装有金属网(8)，且金属网(8)的两端均设置有预留槽(31)，所述电解室(6)的顶端和底端均设置有与预留槽(31)相互配合的预留块(32)，所述电解室(6)内部的另一侧竖向安装有负极发生器(9)，所述负极发生器(9)远离金属网(8)一侧的底端安装有第三水泵(18)，所述底板(22)顶部的另一端通过支脚安装有净化室(26)，所述第三水泵(18)的输出端通过第四导水管(28)与净化室(26)一侧的底端连接，所述净化室(26)另一侧的顶端设置有碱液入口(13)，所述净化室(26)下方的底板(22)上安装有集水池(20)，且集水池(20)的顶端通过出液管与净化室(26)的底端连接，所述集水池(20)顶部的一端设置有添加剂入口(29)，所述集水池(20)顶部的另一端安装有出水管(21)，且出水管(21)上安装有水质检测装置(30)，所述净化室(26)的顶端安装有电机(12)，且电机(12)的输出端安装有搅拌轴(11)，所述电机(12)下方的净化室(26)上安装有控制面板(25)，所述搅拌轴(11)的底端穿过净化室(26)的顶端延伸至净化室(26)内部的底端，所述搅拌轴(11)的两端均安装有搅拌扇叶(10)，所述净化室(26)内部的底端横向安装有过滤板(19)，且过滤板(19)内部的中间位置处分别设置有第一过滤绳(35)和第二过滤绳(36)。
2.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述格栅(4)的内侧壁均匀安装有加强筋(33)。
3.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述加强筋(33)的外侧壁上设置有抗氧化层(34)。
4.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述第一门体(23)与沉淀室(3)的连接处设置有密封圈。
5.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述净化室(26)和反应室(27)上均安装有观察窗。
6.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述第一过滤绳(35)和第二过滤绳(36)相互缠绕排列。
7.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述第一过滤绳(35)和第二过滤绳(36)外侧的过滤板(19)内部均匀设置有过滤孔(37)。
8.根据权利要求1所述的一种二氯烟酸生产废水净化装置，其特征在于：所述预留槽(31)的内侧壁上均设置有外螺纹，所述预留块(32)的外侧壁上均设置有与外螺纹相互配合的内螺纹。
说明书
一种二氯烟酸生产废水净化装置
技术领域
本发明涉及废水处理技术领域，具体为一种二氯烟酸生产废水净化装置。
背景技术
随着经济的发展和社会的进步，二氯烟酸是一种重要的医药和农药中间体，用途广泛，可用于制造烟甲灭酸、烟氟灭酸、烟嘧磺隆、吡氟草胺等。传统工艺的电解氧化法工业废水处理催化剂及其制备方法存在催化剂造价高、设备投入高，活性低使用寿命短等缺点，因此2014年投资新建日处理800吨生产废水的污水处理系统，该项目致力于电解氧化在二氯烟酸生产废水中的应用研究，提高废水的可生化性，并降解生产废水中的部分COD和氨氮，以降低环境污染，但是传统的装置结构简单，方式单一，只能实现简单地净化，不能彻底对废水净化，使得装置对废水的净化不够精细，此外传统的装置在净化后没有进一步检测，导致水质不够纯净，直接排放会造成二次污染。
发明内容
本发明的目的在于提供一种二氯烟酸生产废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种二氯烟酸生产废水净化装置，包括底板、加强筋、第一过滤绳和第二过滤绳，所述底板顶部的一端安装有反应室，且反应室一侧底端设置有双氧水入口，所述反应室内部底部的一端安装有第二水泵，所述反应室的顶端安装有沉淀室，且沉淀室内部的中间位置处竖向安装有格栅，所述沉淀室顶部的一端安装有进水管，且进水管下方的沉淀室上通过铰接轴安装有第一门体，所述沉淀室一侧的底端通过支撑板安装有第一水泵，且第一水泵的输入端通过第一导水管与沉淀室一侧的底端连接，所述第一水泵的输出端通过第二导水管与反应室一侧的顶端连接，所述沉淀室远离第一水泵的一侧通过支撑架安装有电解室，所述第二水泵的输出端通过第三导水管与电解室一侧的底端连接，所述第一门体远离第一水泵的一侧安装有第二门体，所述电解室内部的一侧竖向安装有正极发生器，所述电解室内部的中间位置处竖向安装有金属网，且金属网的两端均设置有预留槽，所述电解室的顶端和底端均设置有与预留槽相互配合的预留块，所述电解室内部的另一侧竖向安装有负极发生器，所述负极发生器远离金属网一侧的底端安装有第三水泵，所述底板顶部的另一端通过支脚安装有净化室，所述第三水泵的输出端通过第四导水管与净化室一侧的底端连接，所述净化室另一侧的顶端设置有碱液入口，所述净化室下方的底板上安装有集水池，且集水池的顶端通过出液管与净化室的底端连接，所述集水池顶部的一端设置有添加剂入口，所述集水池顶部的另一端安装有出水管，且出水管上安装有水质检测装置，所述净化室的顶端安装有电机，且电机的输出端安装有搅拌轴，所述电机下方的净化室上安装有控制面板，所述搅拌轴的底端穿过净化室的顶端延伸至净化室内部的底端，所述搅拌轴的两端均安装有搅拌扇叶，所述净化室内部的底端横向安装有过滤板，且过滤板内部的中间位置处分别设置有第一过滤绳和第二过滤绳。
优选的，所述格栅的内侧壁均匀安装有加强筋。
优选的，所述加强筋的外侧壁上设置有抗氧化层。
优选的，所述第一门体与沉淀室的连接处设置有密封圈。
优选的，所述净化室和反应室上均安装有观察窗。
优选的，所述第一过滤绳和第二过滤绳相互缠绕排列。
优选的，所述第一过滤绳和第二过滤绳外侧的过滤板内部均匀设置有过滤孔。
优选的，所述预留槽的内侧壁上均设置有外螺纹，所述预留块的外侧壁上均设置有与外螺纹相互配合的内螺纹。
与现有技术相比，本发明的有益效果是：该二氯烟酸生产废水净化装置通过在格栅的内侧壁上设置有抗氧化层和加强筋，提高了格栅的强度，使得内部结构更加稳定，从而延长了格栅的使用寿命，装置通过安装有反应室，且在反应室一侧的底端设置有双氧水入口，使得废水充分氧化，进一步净化，保证废水的干净度，同时，装置通过安装有电解室，且在电解室的内部安装有正极发生器、负极发生器和金属网，使得废水中含有的金属离子在电解的作用下，被吸附在金属网上，通过多次净化以及电解，保证废水的洁净度，装置通过在金属网的两端设置有预留槽和预留块，使得金属网便于安装和拆卸，具有实用性，装置通过安装有净化室、搅拌扇叶和碱液入口，使其充分搅拌混合反应，有效地提高了废水净化的效率，装置通过安装有添加剂入口、出水管，且在出水管上安装有水质监测装置，便于对净化后的水检测，查看是否符合环保排放的标准，有效地保护环境。
