申请日2018.04.24
公开(公告)日2018.09.25
IPC分类号C02F1/04
摘要
本发明公开了一种基于生物技术的污水处理装置，包括蒸发桶和弧形盖，所述蒸发桶的下端一侧连通安装有排水管，所述蒸发桶的上端安装有固定圈，所述固定圈的下端四周与蒸发桶的连接处固定有橡胶垫，所述弧形盖固定在固定圈的下端中间处，所述蒸发桶的内部下端一侧固定有加热圈，所述蒸发桶的一侧位于蒸发桶的外侧活动安装有电源线，所述蒸发桶的内部中间处连通安装有第二出水管，所述第二出水管的上端固定有漏斗，所述第二出水管下端位于蒸发桶的外侧活动安装有第二阀门，所述第二出水管下端位于蒸发桶的外侧套接有第一出水管，所述第一出水管异于第二出水管的另一端固定在冷却盆上。本发明有利于将污水排放前进行处理，避免对外界的污染。
权利要求书

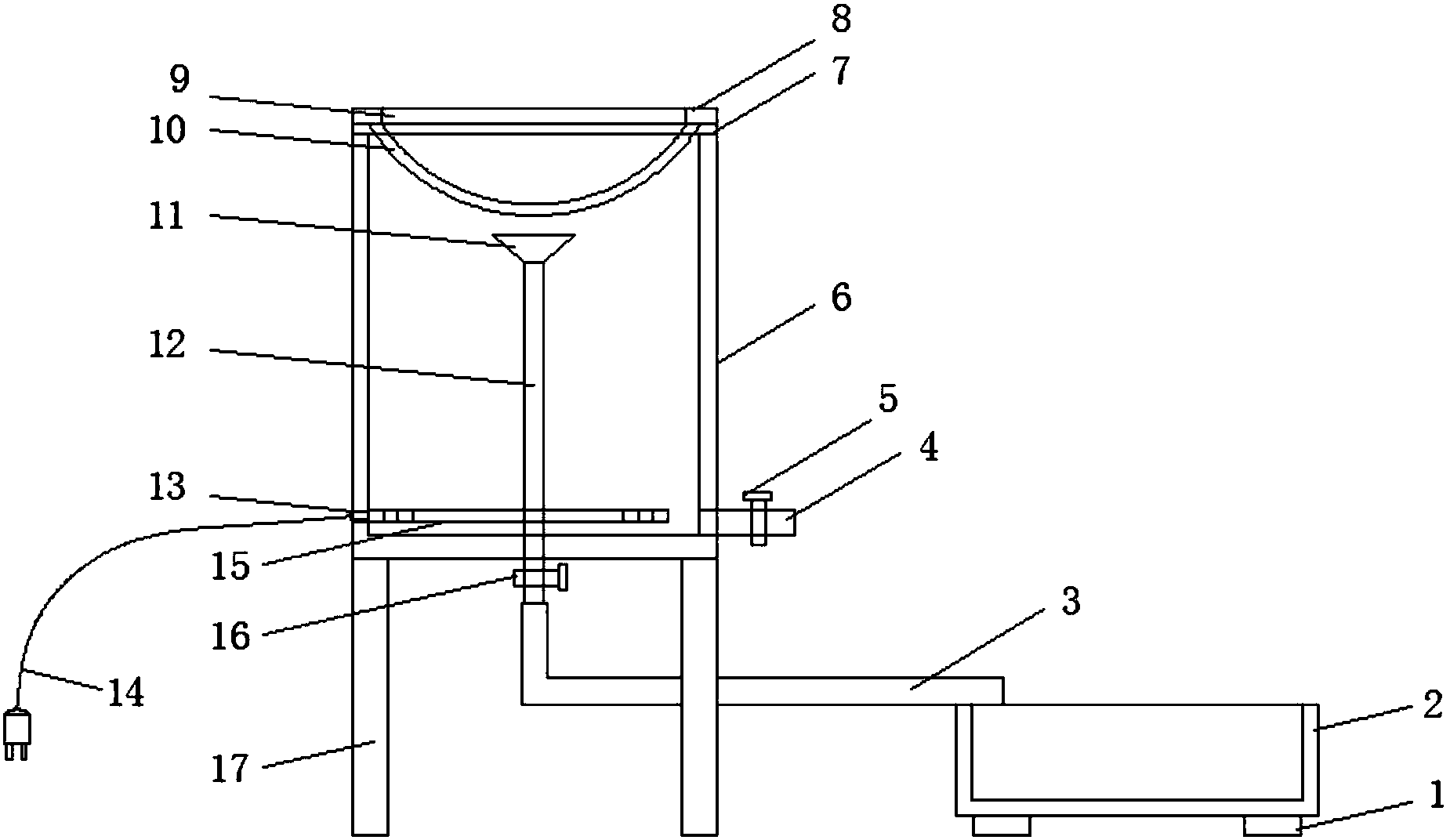

1.一种基于生物技术的污水处理装置，包括蒸发桶(6)和弧形盖(10)，其特征在于：所述蒸发桶(6)的下端一侧连通安装有排水管(4)，所述排水管(4)的中间处活动安装有第一阀门(5)，所述蒸发桶(6)的上端安装有固定圈(8)，所述固定圈(8)的下端四周与蒸发桶(6)的连接处固定有橡胶垫(7)，所述弧形盖(10)固定在固定圈(8)的下端中间处，且弧形盖(10)与固定圈(8)呈密封状，所述固定圈(8)的内部固定有把手(9)，所述蒸发桶(6)的内部下端一侧固定有加热圈(15)，且加热圈(15)共设有两个，两个加热圈(15)均与连接口(13)相连接，所述蒸发桶(6)的一侧位于蒸发桶(6)的外侧活动安装有电源线(14)，所述蒸发桶(6)的内部中间处连通安装有第二出水管(12)，所述第二出水管(12)的上端固定有漏斗(11)，所述第二出水管(12)下端位于蒸发桶(6)的外侧活动安装有第二阀门(16)，所述第二出水管(12)下端位于蒸发桶(6)的外侧套接有第一出水管(3)，所述第一出水管(3)异于第二出水管(12)的另一端固定在冷却盆(2)上，所述冷却盆(2)的下端环形阵列安装有支撑块(1)，且支撑块(1)共设有四个。
2.根据权利要求1所述的一种基于生物技术的污水处理装置，其特征在于：所述蒸发桶(6)的下端环形阵列安装有支撑腿(17)，且支撑腿(17)共设有四个。
3.根据权利要求1所述的一种基于生物技术的污水处理装置，其特征在于：所述把手(9)为一根直杆，且把手(9)与固定圈(8)在同一平面。
4.根据权利要求1所述的一种基于生物技术的污水处理装置，其特征在于：所述漏斗(11)位于弧形盖(10)的下端。
5.根据权利要求1所述的一种基于生物技术的污水处理装置，其特征在于：所述冷却盆(2)位于蒸发桶(6)的一侧。
说明书
一种基于生物技术的污水处理装置
技术领域
本发明涉及生物技术技术领域，具体为一种基于生物技术的污水处理装置。
背景技术
生物技术，是指人们以现代生命科学为基础，结合其他基础科学的科学原理，采用先进的科学技术手段，按照预先的设计改造生物体或加工生物原料，为人类生产出所需产品或达到某种目的。生物技术是人们利用微生物、动植物体对物质原料进行加工，以提供产品来为社会服务的技术。它主要包括发酵技术和现代生物技术。因此，生物技术是一门新兴的，综合性的学科。现代生物技术综合基因工程、分子生物学、生物化学、遗传学、细胞生物学、胚胎学、免疫学、有机化学、无机化学、物理化学、物理学、信息学及计算机科学等多学科技术，可用于研究生命活动的规律和提供产品为社会服务等。生物技术应用的领域比较广泛，所以研究的种类也是比较多，同时在研究的过程中容易对水资源产生污染，且生物技术用的废水内，含有大量的细菌，若不进行处理，排放后污染将会很严重。
发明内容
本发明的目的在于提供一种基于生物技术的污水处理装置，具备能够在生物技术污水排前，进行处理的优点，解决了物技术用的废水内，含有大量的细菌污染一种的问题。
为实现上述目的，本发明提供如下技术方案：一种基于生物技术的污水处理装置，包括蒸发桶和弧形盖，所述蒸发桶的下端一侧连通安装有排水管，所述排水管的中间处活动安装有第一阀门，所述蒸发桶的上端安装有固定圈，所述固定圈的下端四周与蒸发桶的连接处固定有橡胶垫，所述弧形盖固定在固定圈的下端中间处，且弧形盖与固定圈呈密封状，所述固定圈的内部固定有把手，所述蒸发桶的内部下端一侧固定有加热圈，且加热圈共设有两个，两个加热圈均与连接口相连接，所述蒸发桶的一侧位于蒸发桶的外侧活动安装有电源线，所述蒸发桶的内部中间处连通安装有第二出水管，所述第二出水管的上端固定有漏斗，所述第二出水管下端位于蒸发桶的外侧活动安装有第二阀门，所述第二出水管下端位于蒸发桶的外侧套接有第一出水管，所述第一出水管异于第二出水管的另一端固定在冷却盆上，所述冷却盆的下端环形阵列安装有支撑块，且支撑块共设有四个。
优选的，所述蒸发桶的下端环形阵列安装有支撑腿，且支撑腿共设有四个。
优选的，所述把手为一根直杆，且把手与固定圈在同一平面。
优选的，所述漏斗位于弧形盖的下端。
优选的，所述冷却盆位于蒸发桶的一侧。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置加热圈，能够实现对蒸发桶内的污水进行加热的效果，在使用时通过将污水装入蒸发桶内，且通过电源线接通电源，使加热圈对蒸发桶内的污水进行加热，同时蒸发桶与固定圈之间安装有橡胶垫，便于对蒸发桶起到保温的作用。
2、本发明通过设置漏斗和第二出水管，能够实现对蒸发后的蒸汽水进行收集的效果，蒸发桶内的水加热后，水蒸气聚集在弧形盖上，且水蒸气聚集后凝聚在弧形盖的下端，且量多后进入漏斗内，同时打开第二出水管下端的第二阀门，使水蒸汽通过第一出水管进入冷却盆内，实现对蒸汽水起到冷却的作用。
