申请日2018.04.23
公开(公告)日2018.08.21
IPC分类号B01D36/04
摘要
本发明公开了一种造纸废水动态纤维分离器，包括腔体，所述腔体上部插接进水管，所述进水管与腔体顶部之间连接计量控制器，所述进水管一端连接电动开关阀且电动开关阀位于腔体内部，所述腔体顶部设有旋转腔且进水管与旋转腔连接，所述旋转腔内壁两侧连接活动块且活动块一端活动连接搅拌杆。本发明通过计量控制器能够对进水管中的水量进行计量，避免过量过多时，不利于旋转分离，影响分离的效果，在高速对废水进行旋转时，通过搅拌杆可对废水进行击打，保证了纤维与水体之间更好的分离，提高了分离的效率，可将筛网筒表面收集到的纤维通过毛杆收集到一侧，便于对纤维取出，方便对纤维进行整理。
权利要求书

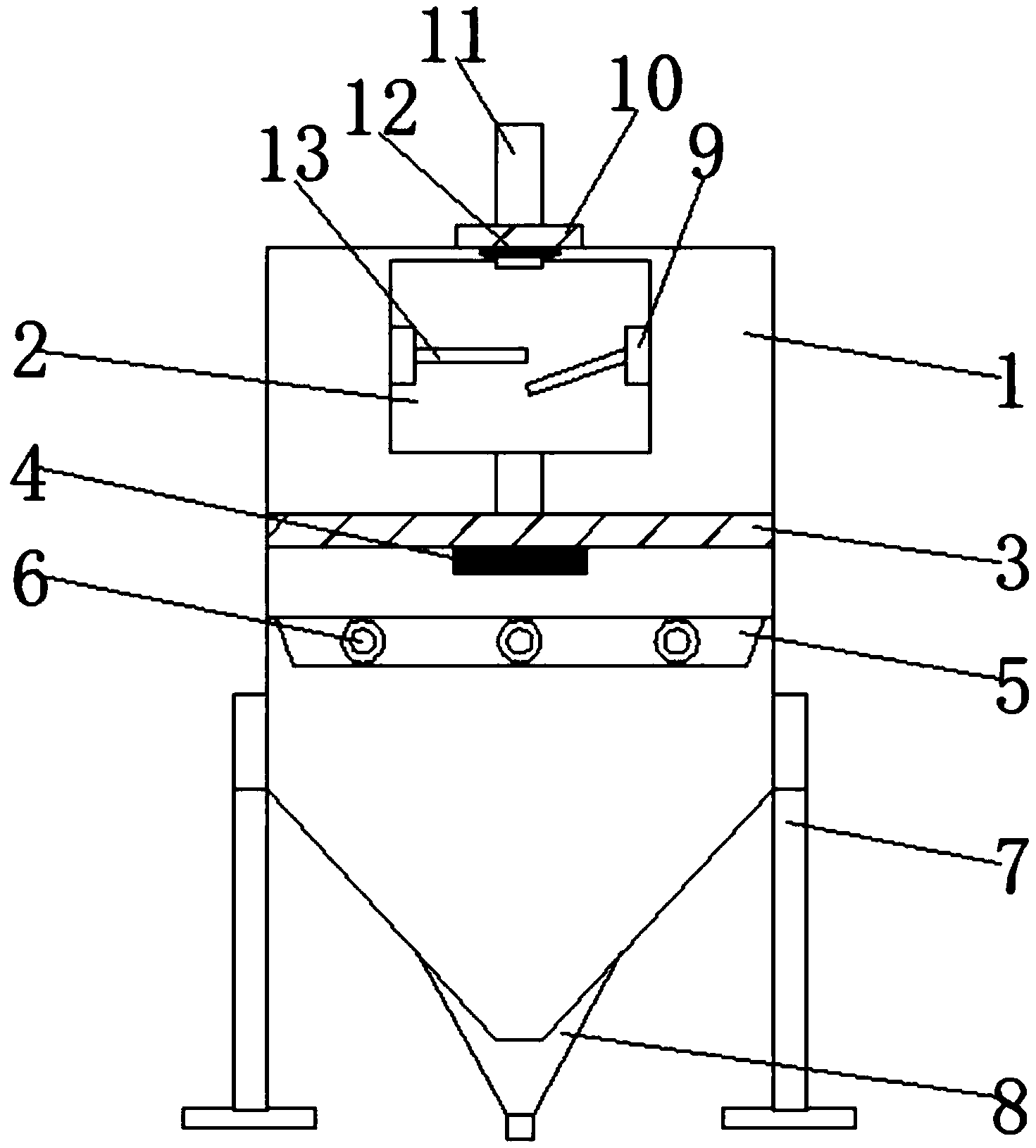

1.一种造纸废水动态纤维分离器，包括腔体(1)，其特征在于：所述腔体(1)上部插接进水管(11)，所述进水管(11)与腔体(1)顶部之间连接计量控制器(10)，所述进水管(11)一端连接电动开关阀(12)且电动开关阀(12)位于腔体(1)内部，所述腔体(1)顶部设有旋转腔(2)且进水管(11)与旋转腔(2)连接，所述旋转腔(2)内壁两侧连接活动块(9)且活动块(9)一端活动连接搅拌杆(13)。
2.根据权利要求1所述的一种造纸废水动态纤维分离器，其特征在于：所述旋转腔(2)下部设有振动板(3)且振动板(3)与腔体(1)内壁两侧连接，所述振动板(3)底部连接振动器(4)。
3.根据权利要求2所述的一种造纸废水动态纤维分离器，其特征在于：所述振动板(3)下部设有筛网筒(5)且筛网筒(5)与腔体(1)内壁两侧连接，所述筛网筒(5)表面连接保护网(16)，所述筛网筒(5)内壁两侧连接滑槽(14)，所述筛网筒(5)内部设有毛杆(6)且毛杆(6)通过滑块(15)与滑槽(14)两侧活动连接。
4.根据权利要求1所述的一种造纸废水动态纤维分离器，其特征在于：所述腔体(1)外部两侧固定连接支撑杆(7)，所述腔体(1)底部连接出水管(8)。
说明书
一种造纸废水动态纤维分离器
技术领域
本发明涉及造纸机械领域，特别涉及一种造纸废水动态纤维分离器。
背景技术
造纸废水主要来自造纸工业生产中的制浆和抄纸两个生产过程。制浆是把植物原料中的纤维分离出来，制成浆料，再经漂白，这个过程会产生大量的造纸废水;抄纸是把浆料稀释、成型、压榨、烘干，制成纸张，这个过程也容易产生造纸废水。洗浆时排出废水呈黑褐色，称为黑水，含有大量纤维、无机盐和色素。抄纸机排出的造纸废水，称为白水，其中含有大量纤维和在生产过程中添加的填料和胶料，造纸废水中含有木质素、纤维素、挥发性有机酸等，有臭味，污染性很强，且大量纤维大量浪费。
现有的纤维分离器，难以做到将纤维与造纸废水之间的彻底分离，过滤后产生的纤维不便于收集和取出，给造纸废水之间的清理带来不便。为此，我们提出一种造纸废水动态纤维分离器。
发明内容
本发明的主要目的在于提供一种造纸废水动态纤维分离器，该动态纤维分离器通过计量控制器能够对进水管中的水量进行计量，避免过量过多时，不利于旋转分离，影响分离的效果，在高速对废水进行旋转时，通过搅拌杆可对废水进行击打，保证了纤维与水体之间更好的分离，提高了分离的效率，可将筛网筒表面收集到的纤维通过毛杆收集到一侧，便于对纤维取出，方便对纤维进行整理，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种造纸废水动态纤维分离器，包括腔体，所述腔体上部插接进水管，所述进水管与腔体顶部之间连接计量控制器，所述进水管一端连接电动开关阀且电动开关阀位于腔体内部，所述腔体顶部设有旋转腔且进水管与旋转腔连接，所述旋转腔内壁两侧连接活动块且活动块一端活动连接搅拌杆。
进一步地，所述旋转腔下部设有振动板且振动板与腔体内壁两侧连接，所述振动板底部连接振动器。
进一步地，所述振动板下部设有筛网筒且筛网筒与腔体内壁两侧连接，所述筛网筒表面连接保护网，所述筛网筒内壁两侧连接滑槽，所述筛网筒内部设有毛杆且毛杆通过滑块与滑槽两侧活动连接。
进一步地，所述腔体外部两侧固定连接支撑杆，所述腔体底部连接出水管。
与现有技术相比，本发明具有如下有益效果：
1、该一种造纸废水动态纤维分离器，采用设置计量控制器和电动开关阀，通过计量控制器能够对进水管中的水量进行计量，避免过量过多时，不利于旋转分离，影响分离的效果。
2、该一种造纸废水动态纤维分离器，通过设置活动块和搅拌杆，在高速对废水进行旋转时，通过搅拌杆可对废水进行击打，保证了纤维与水体之间更好的分离，提高了分离的效率。
3、该一种造纸废水动态纤维分离器，由于设置毛杆，可将筛网筒表面收集到的纤维通过毛杆收集到一侧，便于对纤维取出，方便对纤维进行整理，保证该一种造纸废水动态纤维分离器使用效果和使用效益，适合广泛推广。
