申请日2018.04.20
公开(公告)日2018.08.21
IPC分类号C02F3/02; C02F3/34
摘要
本发明公开了一种用于污水处理的生物反应器，包括：罐体，夹套，菌种投放口，物料投放口，搅拌桨，通气管，温度传感器，含氧量检测探头，污水排入口和排污口，所述夹套设置于所述罐体外部，所述夹套设置有进水管和出水管，所述菌种投放口和所述物料投放口设置于罐体上侧壁，所述搅拌桨设置于罐体底部，所述通气管设置于所述罐体顶部，所述温度传感器和含氧量检测探头设置于所述罐体内侧壁，所述污水排入口设置于所述罐体底部，所述排污口设置于所述罐体顶部。本发明的污水处理反应器反应空间大，利用本发明的用于污水处理的生物反应器能够有效保障微生物的活性因而使得污水处理的效果良好。
权利要求书

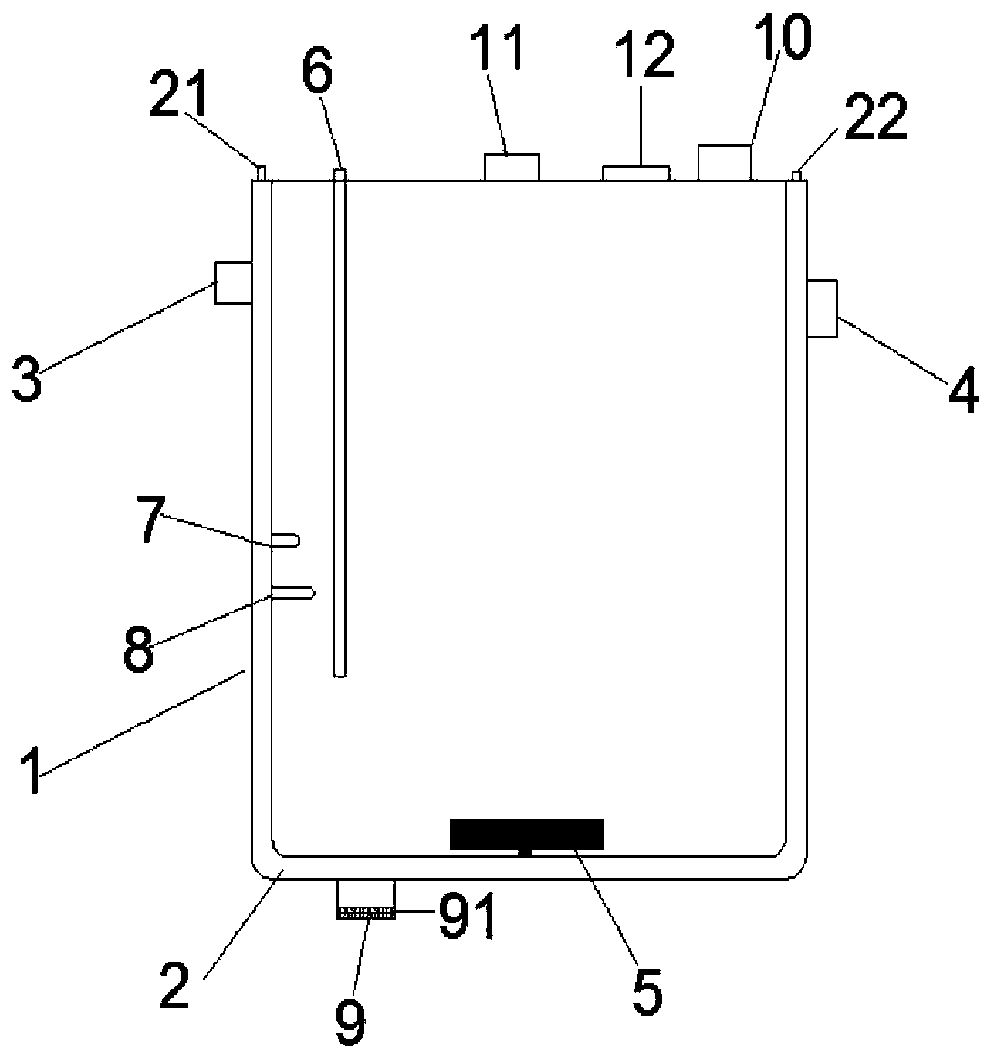

1.一种用于污水处理的生物反应器，其特征在于，包括：罐体(1)，夹套(2)，菌种投放口(3)，物料投放口(4)，搅拌桨(5)，通气管(6)，温度传感器(7)，含氧量检测探头(8)，污水排入口(9)和排污口(10)，所述夹套(2)设置于所述罐体(1)的外部，所述夹套(2)设置有进水管(21)和出水管(22)，所述菌种投放口(3)和所述物料投放口(4)设置于罐体(1)上侧壁，所述搅拌桨(5)设置于罐体(1)底部，所述通气管(6)设置于所述罐体(1)顶部，所述温度传感器(7)和含氧量检测探头(8)设置于所述罐体(1)内侧壁，所述污水排入口(9)设置于所述罐体(1)底部，所述排污口(10)设置于所述罐体(1)顶部。
2.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于，所述罐体(1)顶部设置有曝气口(11)。
3.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于，所述通气管(6)入口处设置有微滤膜。
4.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于，所述生物反应器顶部还设置有观察窗(12)。
5.根据权利要求1所述的一种用于污水处理的生物反应器，其特征在于，所述夹套(2)内设置有加热元件。
6.根据权利要求1-5中任意一项权利要求所述的一种用于污水处理的生物反应器，其特征在于，所述污水排入口(9)设置有可拆卸的过滤网(91)。
7.根据权利要求6所述的一种用于污水处理的生物反应器，其特征在于，所述过滤网(91)的网孔不超过1毫米。
说明书
一种用于污水处理的生物反应器
技术领域
本发明涉及污水处理装置，特别是涉及一种用于污水处理的生物反应器。
背景技术
我国的淡水资源并不丰富，近年来随着工业的发展以及人口数量的不断增加，使得中国的水资源更加紧张。因此，有效的污水处理技术对于缓解这一局面具有重要意义。常用的污水处理方式有絮凝法、沉淀法、过滤法、活性炭吸附法、离子交换等方法，这些处理方法通常成本较高，而且处理方法本身并没有对污染源进行消除，因而在污水处理工艺带来的废弃原材料容易造成二次污染。一般来说，污染的水源中除了含有大量污染物外还包含有大量易于被生物体利用的有机物及无机物，水体中氮、磷 、钾等元素丰富。因而，利用微生物进行废水处理的方式应用越来越广泛。目前已有较多利用微生物反应膜进行污水处理的报道，但是将具有微生物都集成于反应膜上，受限于反应空间等原因导致微生物的活性很难达到理想状态，因而使得污水净化效果大打折扣。
发明内容
本发明主要解决的技术问题是：利用微生物进行污水处理时受限于反应空间等因素导致处理效果欠佳的问题。
为解决上述技术问题，本发明采用的一个技术方案是：本发明提供了一种用于污水处理的生物反应器，其包括：罐体，夹套，菌种投放口，物料投放口，搅拌桨，通气管，温度传感器，含氧量检测探头，污水排入口和排污口，所述夹套设置于所述罐体外部，所述夹套设置有进水管和出水管，所述菌种投放口和所述物料投放口设置于罐体上侧壁，所述搅拌桨设置于罐体底部，所述通气管设置于所述罐体顶部，所述温度传感器和含氧量检测探头设置于所述罐体内侧壁，所述污水排入口设置于所述罐体底部，所述排污口设置于所述罐体顶部。
较佳的，所述罐体顶部设置有曝气口。
较佳的，所述通气管入口处设置有微滤膜。
较佳的，所述生物反应器顶部还设置有观察窗。
较佳的，所述夹套内设置有加热元件。
较佳的，所述污水排入口设置有可拆卸的过滤网。
较佳的，所述过滤网的网孔不超过1毫米。
本发明的有益效果是：本发明的污水处理反应器反应空间大，并可随时对反应器内菌种及污水量和反应器内的温度和氧含量指标进行测定和调整。本发明的用于污水处理的生物反应器能够有效保障微生物的活性因而使得污水处理的效果良好。
