申请日2018.03.02
公开(公告)日2018.06.15
IPC分类号C02F1/52
摘要
本发明的一种利用明矾进行污水处理的装置，包括：外壳，其内设置有进水管道、进料室和沉淀池，沉淀池上具有出水管道和排泥管道;粉碎装置，其包括位于送料口下方的分隔板、滑块、压碎片、传动轴、第一圆锥齿轮、与第一圆锥齿轮相配合的第二圆锥齿轮、齿轮轴和水力叶轮，传动轴上部分为曲轴，滑块上开设有用于容纳曲轴的滑槽，传动轴的两端可转动地设置在外壳内，传动轴远离送料口的一端延伸连接至第一圆锥齿轮，外壳内设置有支架，齿轮轴一端连接至第二圆锥齿轮、另一端穿过支架连接至水力叶轮，本发明可以利用污水流动的动能来运送明矾，并且能够对明矾进行二次打碎操作，并通过搅拌加速明矾与污水的混合，达到良好的污水处理效果。
权利要求书
1.一种利用明矾进行污水处理的装置，其特征在于，包括：

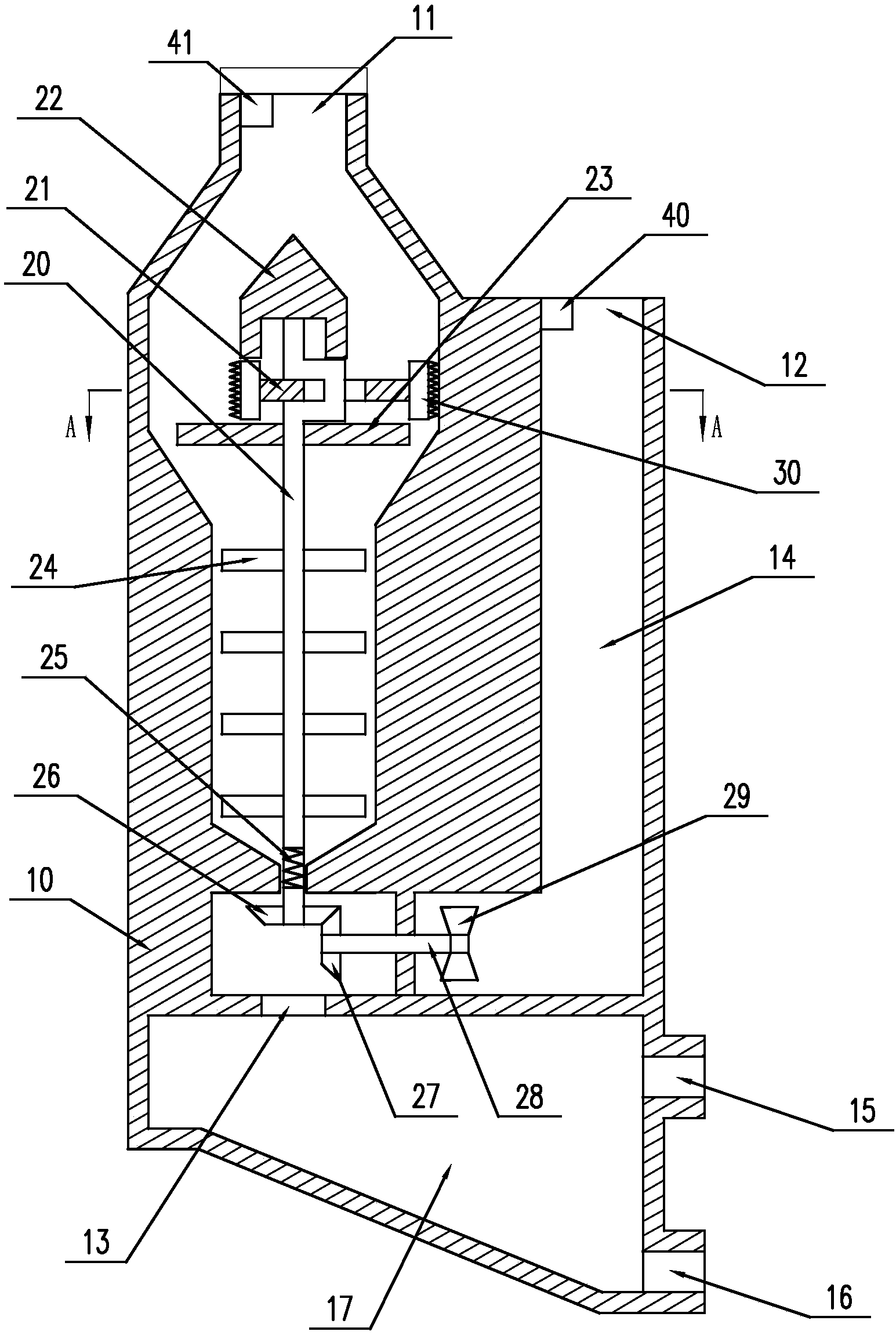

外壳(10)，其内设置有进水管道(14)、进料室和沉淀池(17)，所述沉淀池(17)上具有出水管道(15)和排泥管道(16)，所述进料室上开设有送料口(11)，所述进水管道(14)上开设有进水口(12)，所述进水管道(14)和所述进料室均贯通至所述沉淀池(17);
粉碎装置，其包括位于所述送料口(11)下方的分隔板(22)、滑块(21)、压碎片(30)、传动轴(20)、第一圆锥齿轮(26)、与所述第一圆锥齿轮(26)相配合的第二圆锥齿轮(27)、齿轮轴(28)和水力叶轮(29)，所述压碎片(30)固定设置在所述滑块(21)的两侧，所述传动轴(20)上部分为曲轴，所述滑块(21)上开设有用于容纳所述曲轴的滑槽，所述曲柄可滑动地设置在所述滑槽内，所述外壳(10)内设置有限位块，所述限位块上开设有限位槽，所述滑块(21)可滑动地设置在所述限位槽内，所述传动轴(20)的两端可转动地设置在所述外壳(10)内，所述传动轴(20)远离所述送料口(11)的一端延伸连接至所述第一圆锥齿轮(26)，所述外壳(10)内设置有支架，所述齿轮轴(28)一端连接至所述第二圆锥齿轮(27)、另一端穿过所述支架连接至所述水力叶轮(29)，所述齿轮轴(28)可转动地设置在所述支架上。
2.根据权利要求1所述的一种利用明矾进行污水处理的装置，其特征在于：所述进料室的底部具有向下逐渐向内收缩的锥形的导向部，所述传动轴(20)部分为螺杆(25)，所述螺杆(25)至少部分位于所述导向部内。
3.根据权利要求1所述的一种利用明矾进行污水处理的装置，其特征在于：所述传动轴(20)上设置有若干打碎扇叶(24)。
4.根据权利要求3所述的一种利用明矾进行污水处理的装置，其特征在于：所述打碎扇叶(24)上设置有若干锥形的打碎齿。
5.根据权利要求1所述的一种利用明矾进行污水处理的装置，其特征在于：还包括防回流装置和用于密封所述送料口(11)的密封罩，所述防回流装置包括位于所述进水管道(14)内的压力检测元件(40)、位于所述送料口(11)处的增压装置(41)和控制器，所述压力检测元件(40)和所述增压装置(41)均信号连接至所述控制器。
6.根据权利要求1所述的一种利用明矾进行污水处理的装置，其特征在于：所述沉淀池(17)的底部为倾斜设置，所述排泥管道(16)位于所述沉淀池(17)的底部较低的一侧。
说明书
一种利用明矾进行污水处理的装置
技术领域
本发明涉及污水处理设备领域，涉及到一种利用明矾进行污水处理的装置。
背景技术
传统的明矾污水处理装置无法将大块的明矾进行打碎操作，大块的明矾用于污水处理的效果不理想，且没有利用污水流动过程中产生的动能。
发明内容
本发明的主要目的在于提供一种利用明矾进行污水处理的装置，可以解决背景技术中所指出的问题。
为达到以上目的，本发明采用的技术方案为：一种利用明矾进行污水处理的装置，包括：
外壳，其内设置有进水管道、进料室和沉淀池，所述沉淀池上具有出水管道和排泥管道，所述进料室上开设有送料口，所述进水管道上开设有进水口，所述进水管道和所述进料室均贯通至所述沉淀池;
粉碎装置，其包括位于所述送料口下方的分隔板、滑块、压碎片、传动轴、第一圆锥齿轮、与所述第一圆锥齿轮相配合的第二圆锥齿轮、齿轮轴和水力叶轮，所述压碎片固定设置在所述滑块的两侧，所述传动轴上部分为曲轴，所述滑块上开设有用于容纳所述曲轴的滑槽，所述曲柄可滑动地设置在所述滑槽内，所述外壳内设置有限位块，所述限位块上开设有限位槽，所述滑块可滑动地设置在所述限位槽内，所述传动轴的两端可转动地设置在所述外壳内，所述传动轴远离所述送料口的一端延伸连接至所述第一圆锥齿轮，所述外壳内设置有支架，所述齿轮轴一端连接至所述第二圆锥齿轮、另一端穿过所述支架连接至所述水力叶轮，所述齿轮轴可转动地设置在所述支架上。
更优地，所述进料室的底部具有向下逐渐向内收缩的锥形的导向部，所述传动轴部分为螺杆，所述螺杆至少部分位于所述导向部内。
更优地，所述传动轴上设置有若干打碎扇叶。
更优地，所述打碎扇叶上设置有若干锥形的打碎齿。
更优地，该装置还包括防回流装置和用于密封所述送料口的密封罩，所述防回流装置包括位于所述进水管道内的压力检测元件、位于所述送料口处的增压装置和控制器，所述压力检测元件和所述增压装置均信号连接至所述控制器。
更优地，所述沉淀池的底部为倾斜设置，所述排泥管道位于所述沉淀池的底部较低的一侧。
与现有技术相比，本发明的优点在于：本设计不仅解决了传统的明矾污水处理装置无法将大块的明矾进行打碎操作，大块的明矾用于污水处理的效果不理想，且没有利用污水流动过程中产生的动能的问题，提出了一种利用明矾进行污水处理的装置，可以利用污水流动的动能来运送明矾，并且能够对明矾进行二次打碎操作，并通过搅拌加速明矾与污水的混合，达到良好的污水处理效果。
