申请日2018.05.30
公开(公告)日2018.10.12
IPC分类号B01J3/04; B01J3/00
摘要
本发明公开了一种蒸压釜冷凝水处理回收系统，包括阶梯式排放装置及处理回收装置;阶梯式排放装置包括低温水管、高温水管及第一温控疏水阀;低温水管的进水口和高温水管的进水口共同与蒸压釜的冷凝水排出口连接，且低温水管竖直设置;低温水管的进水口处设置有第一温控疏水阀;处理回收装置包括闪蒸罐、换热器、净化器及过滤器;闪蒸罐的进水口与高温集水管的出水口连接，用于将高温冷凝水分离成凝结水和闪蒸汽;换热器的进水口与闪蒸罐的出水口连接;净化器的进水口与换热器的出水口连接;过滤器的进水口与净化器的出水口连接。本发明具有可以将不同温度的冷凝水完全分离再处理加以利用，实现零排放的优点。
翻译权利要求书
1.一种蒸压釜冷凝水处理回收系统，其特征在于，包括阶梯式排放装置及处理回收装置;
所述阶梯式排放装置包括低温水管、高温水管及第一温控疏水阀，所述高温水管用于输送高温冷凝水，所述低温水管用于输送低温冷凝水;所述低温水管的进水口和高温水管的进水口共同与蒸压釜的冷凝水排出口连接，且低温水管竖直设置，低温水管的进水口处设置有第一温控疏水阀，第一温控疏水阀在温度低于第一预设值时开启;

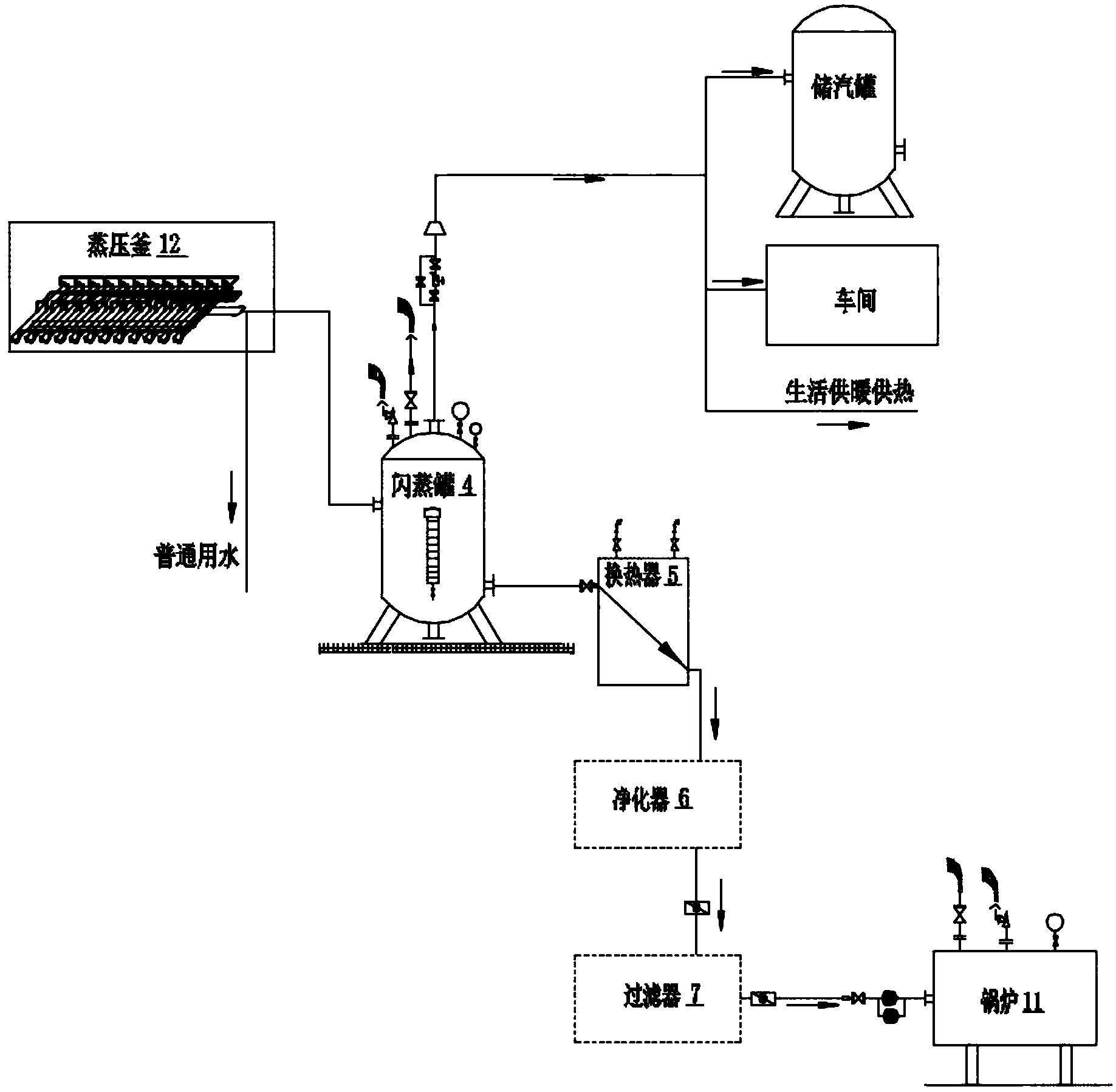

所述处理回收装置包括闪蒸罐、换热器、净化器及过滤器;所述闪蒸罐的进水口与高温集水管的出水口连接，用于将高温冷凝水分离成凝结水和闪蒸汽;所述换热器的进水口与闪蒸罐的出水口连接，用于调节闪蒸罐排出的凝结水的温度;所述净化器的进水口与换热器的出水口连接，用于对凝结水去污;所述过滤器的进水口与净化器的出水口连接，用于去除凝结水内的杂质。
2.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，高温冷凝水通过自身压力依次输送至高温集水管及处理回收装置内。
3.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，还设置有第二温控疏水阀，所述第二温控疏水阀设置在高温水管的进水口处，所述第二温控疏水阀在温度高于第二预设值时开启。
4.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，所述闪蒸罐将凝结水的温度调节至100摄氏度-150摄氏度。
5.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，所述闪蒸罐将闪蒸汽的压力调节至0.1MPA-0.4MPA。
6.根据权利要求4所述的蒸压釜冷凝水处理回收系统，其特征在于，所述闪蒸汽用于车间用汽、生活供暖供热或导入储汽罐。
7.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，所述蒸压釜至少有两个;各个蒸压釜的高温冷凝水汇集至高温集水管内，高温集水管的出水口与闪蒸罐的进水口连接;各个蒸压釜的低温冷凝水汇集至低温集水管内。
8.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，所述换热器调节凝结水的温度至80摄氏度-120摄氏度;所述过滤器去除凝结水内的铁元素、硅元素，并将过滤后的凝结水导入至锅炉。
9.根据权利要求1所述的蒸压釜冷凝水处理回收系统，其特征在于，所述低温集水管内设置有温控阀疏水用止回阀;所述高温集水管内设置有主止回阀;所述蒸压釜的冷凝水排出口处设置有主疏水阀。
说明书
一种蒸压釜冷凝水处理回收系统
技术领域
本发明涉及蒸压釜设备领域，尤其涉及一种蒸压釜冷凝水处理回收系统。
背景技术
蒸压釜又称蒸养釜、压蒸釜，是一种大型压力容器，用途十分广泛，主要应用于加气混凝土砌块、混凝土管桩、灰砂砖、煤灰砖及木材烘干等建筑材料的蒸压养护。
在使用蒸压釜的过程中会产生低温冷凝水和高温冷凝水，为了不影响蒸压釜的正常运作，这些低温冷凝水和高温冷凝水必须排出。由于使用蒸压釜的前期产生的冷凝水温度较低，且此时的冷凝水内含有大量的杂质和沉淀物，在使用蒸压釜的后期产生的冷凝水的温度才会逐步增高，因此冷凝水的温度一直在变化，且水质不佳，所以处理回收并利用冷凝水存在困难。
目前，有的工厂会将前期和后期产生的冷凝水汇集后，直接排放至外界，这样会造成浪费且污染环境;而有的工厂则会将一部分高温的冷凝水收集利用，但是只是简单地处理，因而也只有一部分被回收利用，依旧有大量的冷凝水被排放。
发明内容
为此，需要提供一种蒸压釜冷凝水处理回收系统,以解决现有技术中蒸压釜产生的冷凝水分离、处理及回收利用不完全的问题。
为实现上述目的，发明人提供了一种蒸压釜冷凝水处理回收系统，包括阶梯式排放装置及处理回收装置;
所述阶梯式排放装置包括低温水管、高温水管及第一温控疏水阀，所述高温水管用于输送高温冷凝水，所述低温水管用于输送低温冷凝水;所述低温水管的进水口和高温水管的进水口共同与蒸压釜的冷凝水排出口连接，且低温水管竖直设置，低温水管的进水口处设置有第一温控疏水阀，第一温控疏水阀在温度低于第一预设值时开启;
所述处理回收装置包括闪蒸罐、换热器、净化器及过滤器;所述闪蒸罐的进水口与高温集水管的出水口连接，用于将高温冷凝水分离成凝结水和闪蒸汽;所述换热器的进水口与闪蒸罐的出水口连接，用于调节闪蒸罐排出的凝结水的温度;所述净化器的进水口与换热器的出水口连接，用于对凝结水去污;所述过滤器的进水口与净化器的出水口连接，用于去除凝结水内的杂质。
进一步地，温冷凝水通过自身压力依次输送至高温集水管及处理回收装置内。
进一步地，还设置有第二温控疏水阀，所述第二温控疏水阀设置在高温水管的进水口处，所述第二温控疏水阀在温度高于第二预设值时开启。
进一步地，所述闪蒸罐将凝结水的温度调节至100摄氏度-150摄氏度。
进一步地，所述闪蒸罐将闪蒸汽的压力调节至0.1MPA-0.4MPA。
进一步地，所述闪蒸汽用于车间用汽、生活供暖供热或导入储汽罐。
进一步地，所述蒸压釜至少有两个;各个蒸压釜的高温冷凝水汇集至高温集水管内，高温集水管的出水口与闪蒸罐的进水口连接;各个蒸压釜的低温冷凝水汇集至低温集水管内。
进一步地，所述换热器调节凝结水的温度至80摄氏度-120摄氏度;所述过滤器去除凝结水内的铁元素、硅元素，并将过滤后的凝结水导入至锅炉。
进一步地，所述低温集水管内设置有温控阀疏水用止回阀;所述高温集水管内设置有主止回阀;所述蒸压釜的冷凝水排出口处设置有主疏水阀。
区别于现有技术，上述技术方案通过设置共同连接于蒸压釜的冷凝水排出口的高温水管和低温水管，可以实现分别输送高温冷凝水和低温冷凝水，并且低温水管的管口处设置有第一温控疏水阀，第一温控疏水阀周边的温度低于高温冷凝水的温度范围时开启，高温水管的管口处设置有第二温控疏水阀，第二温控疏水阀周边的温度高于低温冷凝水的温度范围时开启，这样的设置使得高温冷凝水从蒸压釜内导出时，第一温控疏水阀闭合，同时第二温控疏水阀开启，高温冷凝水不会进入到低温水管内，只会输送至高温水管内;低温冷凝水从蒸压釜内导出时，第一温控疏水阀开启，同时第二温控疏水阀闭合，低温冷凝水不会进入到高温水管内，只会输送至低温水管内;因而起到阶梯式排放冷凝水的作用。低温冷凝水可以收集作普通用水，高温冷凝水则可以处理后加以利用，因此高温水管连接至闪蒸罐内，高温冷凝水经闪蒸罐处理后会被分离成闪蒸汽和凝结水。凝结水作为不同用途使用时，需要的温度各不同，因此需要将高温的凝结水转换成能够被使用的温度，因此凝结水需要输送至换热器内，这样的设置使得用户可以根据需要将凝结水的温度转换为所需的温度。由于排出的高温凝结水具有一定的污质和杂质，因此要加以利用凝结水需要将凝结水依次输送至净化器和过滤器内，以达到对凝结水除污又除杂的效果，使得本凝结水达到能够被使用的水质，进而能够被加以利用。因此本系统能够将具有高能量的高温冷凝水与低温冷凝水分离，并且分别对高温冷凝水和低温冷凝水进行处理，再分类回收利用，实现零排放。
