申请日2018.05.29
公开(公告)日2018.10.26
IPC分类号C02F9/10; B01D5/00
摘要
本发明公开了一种洗衣店废水的处理系统，该系统包括储水池、格栅池、沉渣池、多功能处理池、消毒池、残渣池、自动进料仓、清水池等。多功能处理池为倒梯形设计，池顶与地面水平，入水口一端悬空于地面，出水口一端与地面相接，梯形斜面与地面夹角为30°，池壁由钢筋混凝土构成，外加隔热防腐材料，内加防水绝热图层。采用本系统处理的洗衣废水，COD的处理效果可达99.5%以上，悬浮物的处理效果可达99.9%以上，氨氮的处理效果可达98.3%以上，总磷的处理效果可达98.0%以上，阴离子洗涤剂的处理效果可达97.0%以上，大肠杆菌以及微生物的处理效果可达99.8%以上。
翻译权利要求书
1.一种洗衣店废水的处理系统，其特征在于，该系统包括储水池、格栅池、沉渣池、多功能处理池、消毒池、残渣池、自动进料仓、清水池等;其中，来自洗衣店清洗衣物过程中产生的废水通过废水管线连接储水池的入水口，储水池的出水口通过管线连接格栅池的入水口，格栅池的出水口通过管线连接沉渣池的入水口，沉渣池的出水口通过管线连接多功能处理池的入水口，多功能处理池的出水口通过管线连接消毒池的入水口，消毒池的出水口通过管线连接清水池的入水口，清水池的出水口连接排水回用管道，自动进料仓的第一出料口通过管道连接多功能处理池的第一进料口，自动进料仓的第二出料口通过管道连接多功能处理池的第二进料口，自动进料仓的第三出料口通过管道连接多功能处理池的第三进料口，格栅池的排渣口通过管线连接残渣池的第一入渣口，沉渣池的排渣口通过管线连接残渣池的第二入渣口，多功能处理池的排料口通过管线连接沉渣池的第三入渣口，清水池的回流口通过管线连接多功能一体池的喷淋入口;其中：多功能处理池包括：初级吸收区、中级吸收区、高级吸收区、气化区、冷凝区、清水缓冲区、第一进料口、第二进料口、第三进料口、风冷系统、水雾系统、温度计、压力计、流量计、入水口、出水口、池壁、玻璃导管、排水口、不锈钢滤网、加热装置等，初级吸收区占池体比例25%，内部填料为聚丙烯酸钠颗粒，粒径为0.5cm，中级吸收区占池体比例20%，内部填料为聚丙烯酸钠球体，球体直径为2cm，高级吸收区占池体比例15%，内填料为聚丙烯酸钠蜂窝体，填料平均体积为12cm3，初级吸收区，中级吸收区，高级吸收区相对应顶部各设置聚丙烯酸钠进料口，通过远程操控在废水进入池体之前进行填料加入，三个吸收区之间由一层不锈钢滤网相隔，其两侧各设置一道不锈钢阻水板，不锈钢滤网与不锈钢水板可以上下收起，不锈钢滤网网眼为菱形设计，网眼面积为2.5m2，气化区占池体比例20%，底部设有加热装置，加热装置上安装加热板，区域内全封闭设计，设有温度计、压力计，加热板上留有与底部排料口相接的管道，冷凝区占池体比例15%，底部安装多组风冷系统，顶部安装多组玻璃导管，每组玻璃导管间隔25cm，玻璃导管连接气化区与清水缓冲区，区域内为全封闭设计，最顶部设有多组水雾系统，清水缓冲区占池体比例5%，玻璃导管内被冷却后的水由出水口流出池体。
2.根据权利要求1所述的洗衣店废水的处理系统，其特征在于，多功能处理池为倒梯形设计，池顶与地面水平，入水口一端悬空于地面，出水口一端与地面相接，梯形斜面与地面夹角为30°，池壁由钢筋混凝土构成，外加隔热防腐材料，内加防水绝热图层。
3.根据权利要求1所述的洗衣店废水的处理系统，其特征在于，多功能处理池内的气化区内加热最高温度设定为110℃，升温时间设定为10min，稳定时长为120min。
4.根据权利要求1所述的洗衣店废水的处理系统，其特征在于，格栅池采用细格栅，沉渣池静置时长为1h，沉渣池内底部设有自动刮渣机，消毒池采用臭氧消毒法。
5.根据权利要求1所述的洗衣店废水的处理系统，其特征在于，洗衣店废水在初级吸收区废水停留时间为30min，中级吸收区废水停留时间为25min，高级吸收区废水停留时间为20min。
6.根据权利要求1所述的洗衣店废水的处理系统，其特征在于，清水池处理的水回用至水雾系统，水雾系统喷头产生水雾量为0.5cm3/s。
说明书
一种洗衣店废水的处理系统
技术领域
本发明一种洗衣店废水的处理系统，属于环境保护中的废水处理领域。
背景技术
洗衣废水中主要污染物分析 ，污染物来自于洗涤剂。洗涤剂的主要有效成分是表面活性剂和增净剂，另外，还含有漂白剂、荧光增白剂、抗腐蚀剂、泡沫调节剂、酶等辅助成分。洗涤剂中常用的表面活性剂有烷基苯磺酸钠(ABS)和直链烷基苯磺酸钠(LAS)，ABS不易生物降解，在环境中存留时间较长。LAS生物降解性有了显著提高，但二者都有苯核，不能完全分解。ABS和LAS都需要磷酸盐作为增净剂。磷酸盐排入水体，是造成富营养化的一个重要原因。此外洗涤剂能使进入水体的石油产品、多氯联苯等疏水有机污染物乳化而分散，洗涤剂污水存在的大量泡沫，及洗涤剂含量达到一定浓度，都给废水处理带来困难。
聚丙烯酸钠是—种水溶性高分子化合物。商品形态的聚丙烯酸钠，相对分子质量小到几百，大到几千万，外观为无色或淡黄色粘稠液体、凝胶、树脂或固体粉末，易溶于水。因中和程度不同，水溶液的pH一般在6-9。能电离，有或无腐蚀性。易溶于氢氧化钠水溶液，但在氢氧化钙、氢氧化镁等水溶液中随碱土金属离子数量增加，先溶解后沉淀。无毒。
发明内容

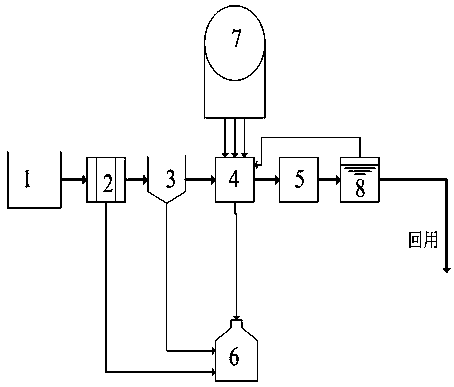

为解决现有技术中存在的不足，本发明提供了一种洗衣店废水的处理系统，其特征在于，该系统包括储水池、格栅池、沉渣池、多功能处理池、消毒池、残渣池、自动进料仓、清水池等。其中，来自洗衣店清洗衣物过程中产生的废水通过废水管线连接储水池的入水口，储水池的出水口通过管线连接格栅池的入水口，格栅池的出水口通过管线连接沉渣池的入水口，沉渣池的出水口通过管线连接多功能处理池的入水口，多功能处理池的出水口通过管线连接消毒池的入水口，消毒池的出水口通过管线连接清水池的入水口，清水池的出水口连接排水回用管道，自动进料仓的第一出料口通过管道连接多功能处理池的第一进料口，自动进料仓的第二出料口通过管道连接多功能处理池的第二进料口，自动进料仓的第三出料口通过管道连接多功能处理池的第三进料口，格栅池的排渣口通过管线连接残渣池的第一入渣口，沉渣池的排渣口通过管线连接残渣池的第二入渣口，多功能处理池的排料口通过管线连接沉渣池的第三入渣口，清水池的回流口通过管线连接多功能一体池的喷淋入口。其中：多功能处理池包括：初级吸收区、中级吸收区、高级吸收区、气化区、冷凝区、清水缓冲区、第一进料口、第二进料口、第三进料口、风冷系统、水雾系统、温度计、压力计、流量计、入水口、出水口、池壁、玻璃导管、排水口、不锈钢滤网、加热装置等。初级吸收区占池体比例25%，内填料为聚丙烯酸钠颗粒，粒径为0.5cm。中级吸收区占池体比例20%，内填料为聚丙烯酸钠球体，球体直径为2cm。高级吸收区占池体比例15%，内填料为聚丙烯酸钠蜂窝体，填料平均体积为12cm3。初级吸收区，中级吸收区，高级吸收区相对应顶部各设置聚丙烯酸钠进料口，通过远程操控在废水进入池体之前进行填料加入。三个吸收区之间由一层不锈钢滤网相隔，其两侧各设置一道不锈钢阻水板，不锈钢滤网与不锈钢水板可以上下收起，不锈钢滤网网眼为菱形设计，网眼面积为2.5m2。气化区占池体比例20%，底部设有加热装置，加热装置上安装加热板，区域内全封闭设计，设有温度计、压力计，加热板上留有与底部排料口相接的管道。冷凝区占池体比例15%，底部安装多组风冷系统，顶部安装多组玻璃导管，每组玻璃导管间隔25cm，玻璃导管连接气化区与清水缓冲区，区域内为全封闭设计，最顶部设有多组水雾系统。清水缓冲区占池体比例5%，玻璃导管内被冷却后的水经汇总流经此区域后由出水口流出池体。
其中，多功能处理池为倒梯形设计，池顶与地面水平，入水口一端悬空于地面，出水口一端与地面相接，梯形斜面与地面夹角为30°，池壁由钢筋混凝土构成，外加隔热防腐材料，内加防水绝热图层。
其中，多功能处理池内气化区内加热最高温度设定为110℃，升温时间设定为10min，稳定时长为120min。
其中，格栅池采用细格栅，沉渣池静置时长为1h。沉渣池内底部设有自动刮渣机。消毒池采用臭氧消毒法。
其中，洗衣店废水在初级吸收区废水停留时间为30min，中级吸收区废水停留时间为25min，高级吸收区废水停留时间为20min。
其中，清水池处理的水回用至水雾系统，水雾系统喷头产生水雾量为0.5cm3/s。
本发明的优点在于：
(1)本污水处理系统适用于严格的地方法规与标准，能够达到符合要求的环保水质排放限制，适用于各类洗衣店的污水处理。
(2)采用本系统处理的洗衣废水，COD的处理效果可达99.5%以上，悬浮物的处理效果可达99.9%以上，氨氮的处理效果可达98.3%以上，总磷的处理效果可达99.8%以上，阴离子洗涤剂的处理效果可达99.7%以上，大肠杆菌以及微生物的处理效果可达99.9%以上。
(3)本系统为独创设计，未设有污泥系统，不会产生甲烷等恶臭气体，节能环保。
(4)本系统处理后的残渣部内含有大量的氮磷钾钠等成分，分可以再利用于花卉苗圃种植的土壤中，有利于植物的成长。
