申请日2018.03.20
公开(公告)日2018.09.11
IPC分类号E02D29/14; B08B1/04; B08B3/04; B08B13/00
摘要
本发明公开了一种市政给水排水设施用污水检查井盖装拆清洗一体机，其结构包括底座、起重机、滑动轨道板、安拆器、清洗箱、位移传感器，起重机设有两个且相平行而设，起重机设于底座上表面前后方，起重机与底座通过电焊相连接，滑动轨道板设于起重机上表面，滑动轨道板与起重机通过电焊相链接，安拆器设于起重机下表面中部，安拆器与起重机通过机关枢纽相连接，清洗箱设于底座上表面中部，清洗箱与底座通过电焊水平相连接。本发明当井盖在清洗时，可自动对其进行输水排水，有效的节约清洗时的用水量，以及通过设有的紧固机构可防止井盖在清洗时因摇晃以及不确定因素导致井盖掉落破碎，提高清洗箱的安全使用性和增强清洗的自动化。
权利要求书

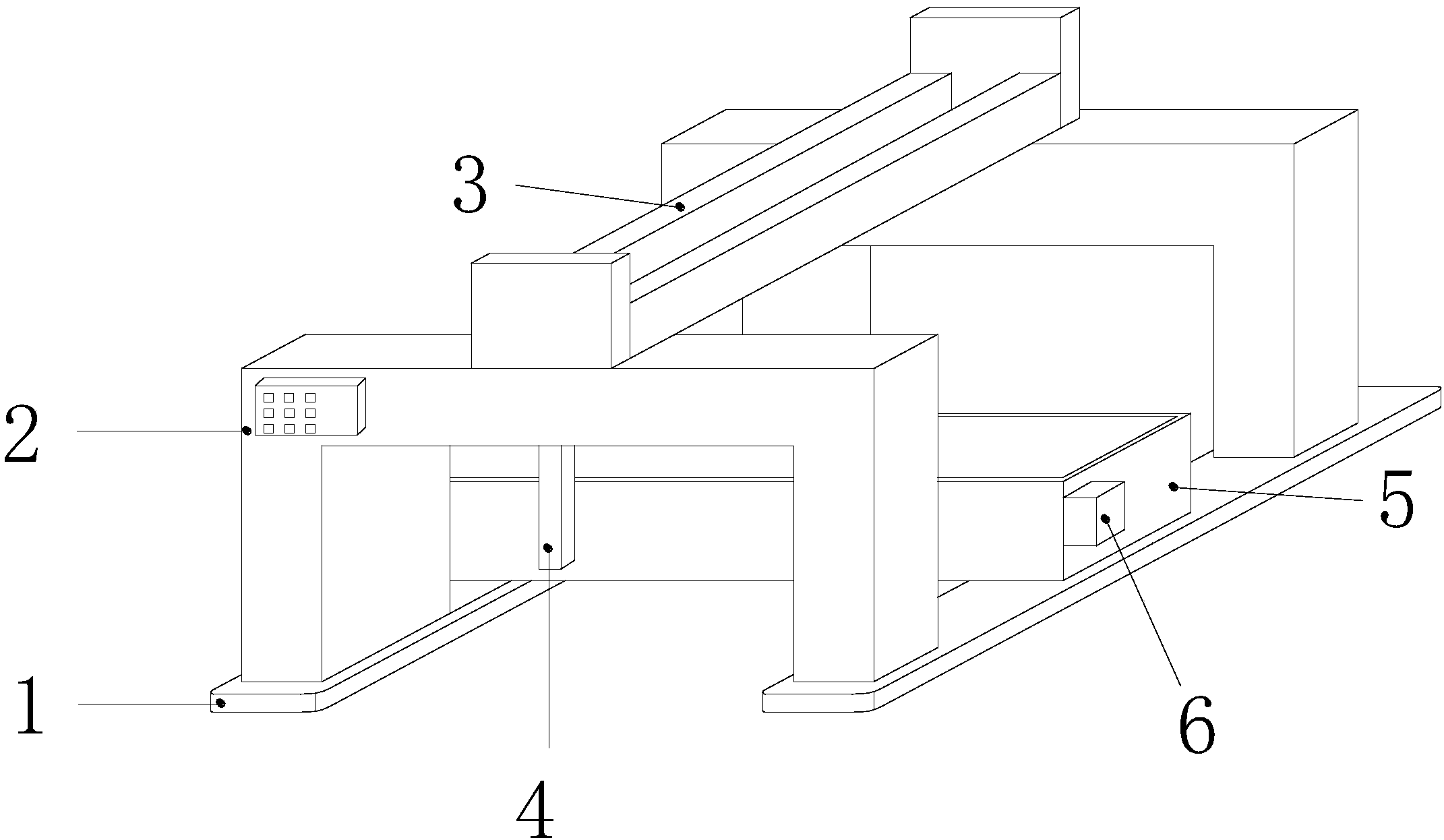

1.一种市政给水排水设施用污水检查井盖装拆清洗一体机，其结构包括底座(1)、起重机(2)、滑动轨道板(3)、安拆器(4)、清洗箱(5)、位移传感器(6)，其特征在于：
所述起重机(2)设有两个且相平行而设，所述起重机(2)设于底座(1)上表面前后方，所述起重机(2)与底座(1)通过电焊相连接，所述滑动轨道板(3)设于起重机(2)上表面，所述滑动轨道板(3)与起重机(2)通过电焊相链接，所述安拆器(4)设于起重机(2)下表面中部，所述安拆器(4)与起重机(2)通过机关枢纽相连接，所述清洗箱(5)设于底座(1)上表面中部，所述清洗箱(5)与底座(1)通过电焊水平相连接，所述位移传感器(6)设于清洗箱(5)右侧表面，所述位移传感器(6)与清洗箱(5)通过电焊相连接;
所述清洗箱(5)由箱框架(50)、启动装置(51)、传动连接结构(52)、清洗机构(53)、进水机构(54)、移动机构(55)、排污机构(56)、紧固机构(57)组成，所述启动装置(51)设于箱框架(50)内右上壁且与位移传感器(6)电连接，所述传动连接结构(52)设于启动装置(51)下方且啮合相连接，所述清洗机构(53)设于箱框架(50)内下壁中部且与传动连接结构(52)啮合相连接，所述进水机构(54)安装于传动连接结构(52)下方且与其传动相连接，所述移动机构(55)设于清洗机构(53)左侧且通过传动连接，所述排污机构(56)设于移动机构(55)下表面且与其活动相连接，所述紧固机构(57)与移动机构(55)通过电焊相连接。
2.根据权利要求1所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述启动装置(51)由安装架(510)、电机(511)、连接座(512)、轴杆(513)、第一斜齿轮(514)组成，所述安装架(510)设于箱框架(50)内上壁右侧，所述安装架(510)与箱框架(50)通过电焊相连接，所述电机(511)安装与安装架(510)内部，所述连接座(512)设于电机(511)下表面，所述连接座(512)与电机(511)通过电焊相连接，所述轴杆(513)设于连接座(512)下表面，所述轴杆(513)与连接座(512)通过电焊相连接，所述第一斜齿轮(514)设于轴杆(513)下端表面，所述第一斜齿轮(514)与轴杆(513)通过电焊相连接。
3.根据权利要求1所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述传动连接结构(52)由支撑板(520)、第一伞齿轮(521)、第一连接杆(522)、第二伞齿轮(523)、第二连接杆(524)、第一传动绳(525)组成，所述支撑板(520)设于箱框架(50)内右壁中上部，所述支撑板(520)与箱框架(50)通过电焊相连接，所述第一伞齿轮(521)设于支撑板(520)前表面左侧，所述第一伞齿轮(521)与支撑板(520)通过轴承座相连接，所述第一连接杆(522)设于第一伞齿轮(521)前表面中部，所述第一连接杆(522)与第一伞齿轮(521)通过电焊相连接，所述第二连接杆(524)安装与第一伞齿轮(521)左下方，所述第二连接杆(524)设于第二伞齿轮(523)前表面中部，所述第二连接杆(524)与第二伞齿轮(523)通过电焊相连接，所述第一传动绳(525)一端绕过第一连接杆(522)且另一端绕过第二连接杆(524)呈闭合式连接。
4.根据权利要求1所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述清洗机构(53)由清洗槽(530)、旋转杆(531)、第二斜齿轮(532)、旋转盘(533)、凸轮(534)、第三连接杆(535)、清洗刷(536)、固定座(537)、第四连接杆(538)组成，所述清洗槽(530)设于箱框架(50)内下壁，所述清洗槽(530)与箱框架(50)通过电焊相连接，所述旋转杆(531)呈水平状贯穿清洗槽(530)，所述第二斜齿轮(532)设于旋转杆(531)右端表面且位于清洗槽(530)右方，所述第二斜齿轮(532)与旋转杆(531)通过电焊相连接，所述旋转盘(533)设于旋转杆(531)左端表面且位于清洗槽(530)左方，所述旋转盘(533)与旋转杆(531)通过电焊相连接，所述凸轮(534)设于四个且呈均匀等距与旋转杆(531)通过轴承座套合相连接，所述第三连接杆(535)设有两根，所述清洗刷(536)设有两个且安装于第三连接杆(535)上端表面，所述固定座(537)设有两个且设于第三连接杆(535)下端表面，所述固定座(537)与第三连接杆(535)通过螺栓螺旋相连接，所述固定座(537)呈错开式与凸轮(534)通过第四连接杆(538)相连接。
5.根据权利要求1或3所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述进水机构(54)由储水槽(540)、第一缸筒(541)、第一推板(542)、第五连接杆(543)、滑动座(544)、第一支杆(545)、第一轨道板(546)组成，所述储水槽(540)设于箱框架(50)内下壁右侧，所述储水槽(540)与箱框架(50)为一体化结构，所述第一缸筒(541)设于储水槽(540)上表面开口处，所述第一缸筒(541)与储水槽(540)通过电焊相连接，所述第一推板(542)长度与第一缸筒(541)内直径相同，所述第一推板(542)设于第一缸筒(541)内部，所述第五连接杆(543)设于第一推板(542)上表面，所述第五连接杆(543)与第一推板(542)通过电焊相连接，所述滑动座(544)设于第五连接杆(543)上端表面且位于第一缸筒(541)上方，所述滑动座(544)与第五连接杆(543)通过电焊相连接，所述第一支杆(545)下端与滑动座(544)通过铰链相连接且另一端与第一伞齿轮(521)前表面通过电焊相连接，所述轨道板(546)设于第一缸筒(541)右侧表面，所述第一轨道板(546)与第一缸筒(541)通过电焊相连接，所述第一轨道板(546)与滑动座(544)通过活动相连接。
6.根据权利要求1或4所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述移动机构(55)由安装座(550)、第二轨道板(551)、活动板(552)、第一空心板(553)、第一链条齿轮(554)、第二链条齿轮(555)、第三链条齿轮(556)、第四链条齿轮(557)、链条(558)、活动块(559)、第二传动绳(5510)组成，所述安装座(550)设于箱框架(50)内上部左侧，所诉安装座(550)与箱框架(50)通过电焊相连接，所述第二轨道板(551)呈竖直状设于安装座(550)下表面，所述第二轨道板(551)与安装座(550)通过电焊相连接，所述活动板(552)设于第二轨道板(551)前表面，所述活动板(552)与第二轨道板(551)通过滑动相连接，所述第一空心板(553)呈水平状设于活动板(552)前表面且位于第二轨道板(551)前方，所述第一空心板(553)与活动板(552)通过电焊相连接，所述第一链条齿轮(554)设于第二轨道板(551)左方，第二链条齿轮(555)设于第二轨道板(551)前表面中下部，所述第二链条齿轮(555)与第二轨道板(551)通过电焊相连接，所述第三链条齿轮(556)设于第二轨道板(551)右下方，所述第四链条齿轮(557)设于第二轨道板(551)右上方，所述链条(558)呈闭合式绕过第一链条齿轮(554)、第二链条齿轮(555)、第三链条齿轮(556)、第四链条齿轮(557)，所述活动块(559)设于第一空心板(553)内部且活动连接并与链条(558)通过电焊相连接，所述第二传动绳(5510)一端绕过旋转盘(533)且另一端熬过第三链条齿轮(556)呈闭合式相连接。
7.根据权利要求1所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述排污机构(56)由排污槽(560)、第二缸筒(561)、弧形垫(562)、顶杆(563)、第二推板(564)、第一弹簧(565)组成，所述排污槽(560)设于箱框架(50)内下壁左侧且与清洗槽(530)相连接，所述第二缸筒(561)设于排污槽(562)上表面所述第二缸筒(561)与排污槽(562)通过电焊相连接，所述弧形垫(562)设于第二缸筒(561)内下壁，所述顶杆(563)设于弧形垫(562)上表面，所述顶杆(563)与弧形垫(562)通过电焊相连接，所述第二推板(564)设于第二缸筒(561)内部，所述第一弹簧(565)设有两根且设于第二缸筒(561)内上壁，所述第一弹簧(565)一端与第二缸筒(561)通过电焊相连接且另一端与第二推板(564)下表面电焊相连接。
8.根据权利要求1所述的一种市政给水排水设施用污水检查井盖装拆清洗一体机，其特征在于：所述紧固机构(57)由第二空心板(570)、定位板(571)、第二支杆(572)、置物板(573)、推杆(574)、支撑杆(575)、滑动板(576)、第二弹簧(577)、绳索(578)、滑轮(579)、第三弹簧(5710)、挡板(5711)组成，所述第二空心板(570)设于第一空心板(553)上表面右侧，所述第二空心板(570)与第一空心板(553)通过电焊相连接，所述定位板(571)设于第二空心板(570)上表面中部，所述定位板(571)与第二空心板(570)通过电焊相连接，所述第二支杆(572)设有四根且设于定位板(571)上表面呈穿插式通过铰链相连接，所述置物板(573)设于第二支杆(572)上表面，所述置物板(573)与第二支杆(572)通过铰链相连接，所述推杆(574)设于置物板(573)下表面中心且下端穿过定位板(571)置于第二空心板(570)内部，所述推杆(574)与置物板(573)通过电焊相连接，所述支撑杆(575)设于第二空心板(570)内下壁中部，所述支撑杆(575)与第二空心板(570)通过电焊相连接，所述滑动板(576)通过第二弹簧(577)与第二空心板(570)内下壁中部电焊相连接，所述滑动板(576)右侧表面与支撑杆(575)左侧表面滑动相连接，所述挡板(5711)与第二空心板(570)通过第三弹簧(5710)相连接，所述滑轮(579)设于第二空心板(570)内下壁左侧，所述绳索(578)一端与滑动板(576)缠绕相连接且另一端绕过滑轮(579)与挡板(5711)下表面缠绕相连接。
说明书
一种市政给水排水设施用污水检查井盖装拆清洗一体机
技术领域
本发明是一种市政给水排水设施用污水检查井盖装拆清洗一体机，属于市政给水排水设备领域。
背景技术
水检查井是为市政地下基础设施的给水、排水、排污等维修安装方便而设置的，同时还起连接管段和管道系统的通风作用。相邻两井之间管段应在一条直线上，因此，在管道断面改变处、坡度改变处、交汇处、高程改变处都需设置检查井，在过长的直线管段上也需分段设置检查井，根据管道直径和雨、污水类型规定分段间距，污水检查井方便工作人员对排水管道系统内淤积的杂物进行清理，方便工作人员检查排水管道系统是否正常运作，污水监测井的上都会安装有井盖，格栅状结构的污水检查井盖目前非常普遍，污水检查井盖需要定期进行维护，维护的过程中需要对格栅状结构的污水检查井盖进行装拆，同时需要对污水检查井盖上的污迹进行清理。
但现有技术存在井盖在清洗时其自动化程度不高，且清洗过程中容易使得井盖从安拆机上掉落，导致井盖破碎。
发明内容
针对现有技术存在的不足，本发明目的是提供一种市政给水排水设施用污水检查井盖装拆清洗一体机，以解决现有技术存在井盖在清洗时其自动化程度不高，且清洗过程中容易使得井盖从安拆机上掉落，导致井盖破碎的缺陷。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种市政给水排水设施用污水检查井盖装拆清洗一体机，其结构包括底座、起重机、滑动轨道板、安拆器、清洗箱、位移传感器，所述起重机设有两个且相平行而设，所述起重机设于底座上表面前后方，所述起重机与底座通过电焊相连接，所述滑动轨道板设于起重机上表面，所述滑动轨道板与起重机通过电焊相链接，所述安拆器设于起重机下表面中部，所述安拆器与起重机通过机关枢纽相连接，所述清洗箱设于底座上表面中部，所述清洗箱与底座通过电焊水平相连接，所述位移传感器设于清洗箱右侧表面，所述位移传感器与清洗箱通过电焊相连接，所述清洗箱由箱框架、启动装置、传动连接结构、清洗机构、进水机构、移动机构、排污机构、紧固机构组成，所述启动装置设于箱框架内右上壁且与位移传感器电连接，所述传动连接结构设于启动装置下方且啮合相连接，所述清洗机构设于箱框架内下壁中部且与传动连接结构啮合相连接，所述进水机构安装于传动连接结构下方且与其传动相连接，所述移动机构设于清洗机构左侧且通过传动连接，所述排污机构设于移动机构下表面且与其活动相连接，所述紧固机构与移动机构通过电焊相连接。
进一步地，所述启动装置由安装架、电机、连接座、轴杆、第一斜齿轮组成，所述安装架设于箱框架内上壁右侧，所述安装架与箱框架通过电焊相连接，所述电机安装与安装架内部，所述连接座设于电机下表面，所述连接座与电机通过电焊相连接，所述轴杆设于连接座下表面，所述轴杆与连接座通过电焊相连接，所述第一斜齿轮设于轴杆下端表面，所述第一斜齿轮与轴杆通过电焊相连接。
进一步地，所述传动连接结构由支撑板、第一伞齿轮、第一连接杆、第二伞齿轮、第二连接杆、第一传动绳组成，所述支撑板设于箱框架内右壁中上部，所述支撑板与箱框架通过电焊相连接，所述第一伞齿轮设于支撑板前表面左侧，所述第一伞齿轮与支撑板通过轴承座相连接，所述第一连接杆设于第一伞齿轮前表面中部，所述第一连接杆与第一伞齿轮通过电焊相连接，所述第二连接杆安装与第一伞齿轮左下方，所述第二连接杆设于第二伞齿轮前表面中部，所述第二连接杆与第二伞齿轮通过电焊相连接，所述第一传动绳一端绕过第一连接杆且另一端绕过第二连接杆呈闭合式连接。
进一步地，所述清洗机构由清洗槽、旋转杆、第二斜齿轮、旋转盘、凸轮、第三连接杆、清洗刷、固定座、第四连接杆组成，所述清洗槽设于箱框架内下壁，所述清洗槽与箱框架通过电焊相连接，所述旋转杆呈水平状贯穿清洗槽，所述第二斜齿轮设于旋转杆右端表面且位于清洗槽右方，所述第二斜齿轮与旋转杆通过电焊相连接，所述旋转盘设于旋转杆左端表面且位于清洗槽左方，所述旋转盘与旋转杆通过电焊相连接，所述凸轮设于四个且呈均匀等距与旋转杆通过轴承座套合相连接，所述第三连接杆设有两根，所述清洗刷设有两个且安装于第三连接杆上端表面，所述固定座设有两个且设于第三连接杆下端表面，所述固定座与第三连接杆通过螺栓螺旋相连接，所述固定座呈错开式与凸轮通过第四连接杆相连接。
进一步地，所述进水机构由储水槽、第一缸筒、第一推板、第五连接杆、滑动座、第一支杆、第一轨道板组成，所述储水槽设于箱框架内下壁右侧，所述储水槽与箱框架为一体化结构，所述第一缸筒设于储水槽上表面开口处，所述第一缸筒与储水槽通过电焊相连接，所述第一推板长度与第一缸筒内直径相同，所述第一推板设于第一缸筒内部，所述第五连接杆设于第一推板上表面，所述第五连接杆与第一推板通过电焊相连接，所述滑动座设于第五连接杆上端表面且位于第一缸筒上方，所述滑动座与第五连接杆通过电焊相连接，所述第一支杆下端与滑动座通过铰链相连接且另一端与第一伞齿轮前表面通过电焊相连接，所述轨道板设于第一缸筒右侧表面，所述第一轨道板与第一缸筒通过电焊相连接，所述第一轨道板与滑动座通过活动相连接。
进一步地，所述移动机构由安装座、第二轨道板、活动板、第一空心板、第一链条齿轮、第二链条齿轮、第三链条齿轮、第四链条齿轮、链条、活动块、第二传动绳组成，所述安装座设于箱框架内上部左侧，所诉安装座与箱框架通过电焊相连接，所述第二轨道板呈竖直状设于安装座下表面，所述第二轨道板与安装座通过电焊相连接，所述活动板设于第二轨道板前表面，所述活动板与第二轨道板通过滑动相连接，所述第一空心板呈水平状设于活动板前表面且位于第二轨道板前方，所述第一空心板与活动板通过电焊相连接，所述第一链条齿轮设于第二轨道板左方，第二链条齿轮设于第二轨道板前表面中下部，所述第二链条齿轮与第二轨道板通过电焊相连接，所述第三链条齿轮设于第二轨道板右下方，所述第四链条齿轮设于第二轨道板右上方，所述链条呈闭合式绕过第一链条齿轮、第二链条齿轮、第三链条齿轮、第四链条齿轮，所述活动块设于第一空心板内部且活动连接并与链条通过电焊相连接，所述第二传动绳一端绕过旋转盘且另一端熬过第三链条齿轮呈闭合式相连接。
进一步地，所述排污机构由排污槽、第二缸筒、弧形垫、顶杆、第二推板、第一弹簧组成，所述排污槽设于箱框架内下壁左侧且与清洗槽相连接，所述第二缸筒设于排污槽上表面所述第二缸筒与排污槽通过电焊相连接，所述弧形垫设于第二缸筒内下壁，所述顶杆设于弧形垫上表面，所述顶杆与弧形垫通过电焊相连接，所述第二推板设于第二缸筒内部，所述第一弹簧设有两根且设于第二缸筒内上壁，所述第一弹簧一端与第二缸筒通过电焊相连接且另一端与第二推板下表面电焊相连接。
进一步地，所述紧固机构由第二空心板、定位板、第二支杆、置物板、推杆、支撑杆、滑动板、第二弹簧、绳索、滑轮、第三弹簧、挡板组成，所述第二空心板设于第一空心板上表面右侧，所述第二空心板与第一空心板通过电焊相连接，所述定位板设于第二空心板上表面中部，所述定位板与第二空心板通过电焊相连接，所述第二支杆设有四根且设于定位板上表面呈穿插式通过铰链相连接，所述置物板设于第二支杆上表面，所述置物板与第二支杆通过铰链相连接，所述推杆设于置物板下表面中心且下端穿过定位板置于第二空心板内部，所述推杆与置物板通过电焊相连接，所述支撑杆设于第二空心板内下壁中部，所述支撑杆与第二空心板通过电焊相连接，所述滑动板通过第二弹簧与第二空心板内下壁中部电焊相连接，所述滑动板右侧表面与支撑杆左侧表面滑动相连接，所述挡板与第二空心板通过第三弹簧相连接，所述滑轮设于第二空心板内下壁左侧，所述绳索一端与滑动板缠绕相连接且另一端绕过滑轮与挡板下表面缠绕相连接。
有益效果
本发明一种市政给水排水设施用污水检查井盖装拆清洗一体机，在进行使用时，将设备架设与污水井盖周围，启动起重机，通过安拆器将污水井盖提起，移动到清洗箱内进行清洗，位移传感器感应到上方污水井盖的靠近，将其转化为电力，输送给电机，电机启动，与其连接的第一斜齿轮在轴杆的转动下顺时针转动，置于第一斜齿轮后方的第一伞齿轮在其转动下转动，通过第一传动绳带动第二伞齿轮进行转动，第二斜齿轮在第二伞齿轮的转动下随其转动，带动第二斜齿轮转动，对污水井盖进行清洗，进水机构在第一伞齿轮的转动下通过第一支杆带动其进行上下移动，利用压力作用对水进行输送，移动机构在旋转盘的转动下开始运作，第一空心板在旋转盘的转动下上下移动，活动板随其上下运动，第二推板在活动板的向下作用下，向下移动，碰触到顶杆将弧形垫往下移动，堵住排污槽，污水井盖通过安拆器将其放置与置物板上，置物板受到重力压力而向下移动，推杆在置物板的向下作用下将滑动板向下移动，与其一端连接的挡板则在绳索的作用下向上移动，将污水井盖固定住，反之污水井盖清洗完毕后，通过安拆器将其从置物板上移开，滑动板则不在受到推杆的向下压力以及第二弹簧的相互作用下向上移动，推动推杆使得第二支杆、置物板恢复初始状态，挡板则在第三弹簧、绳索的相互作用下向下移动，将清洗好的污水井盖从清洗箱离开后电机则失去动力来源，第一斜齿轮不在旋转，与第一斜齿轮啮合的第一伞齿轮不再转动，进水机构在失去动力来源后恢复原始状态，清洗机构停止转动，带动着移动机构、排污机构停止运作，恢复初始状态。
本发明一种市政给水排水设施用污水检查井盖装拆清洗一体机，当井盖在清洗时，可自动对其进行输水排水，有效的节约清洗时的用水量，以及通过设有的紧固机构可防止井盖在清洗时因摇晃以及不确定因素导致井盖掉落破碎，提高清洗箱的安全使用性和增强清洗的自动化。
