申请日2018.03.19
公开(公告)日2018.11.09
IPC分类号C02F9/06
摘要
本申请涉及换流阀内冷水水处理技术领域，尤其涉及一种换流阀内冷水水处理系统。所述换流阀内冷水水处理系统，包括进水管、精密过滤器、碟管式反渗透装置、连续电去离子装置和出水管;所述进水管与所述精密过滤器的输入端连接，所述精密过滤器的输出端与所述碟管式反渗透装置的输入端连接，所述碟管式反渗透装置的输出端与所述连续电去离子装置的输入端连接，所述连续电去离子装置的输出端与所述出水管连接。本申请提供的换流阀内冷水水处理系统，将三种水处理装置结合为一体，可将自来水水质处理为电导率小于0.1微秒/㎝的高纯水，可完全满足高压直流换流阀对内冷水的水质要求。
权利要求书

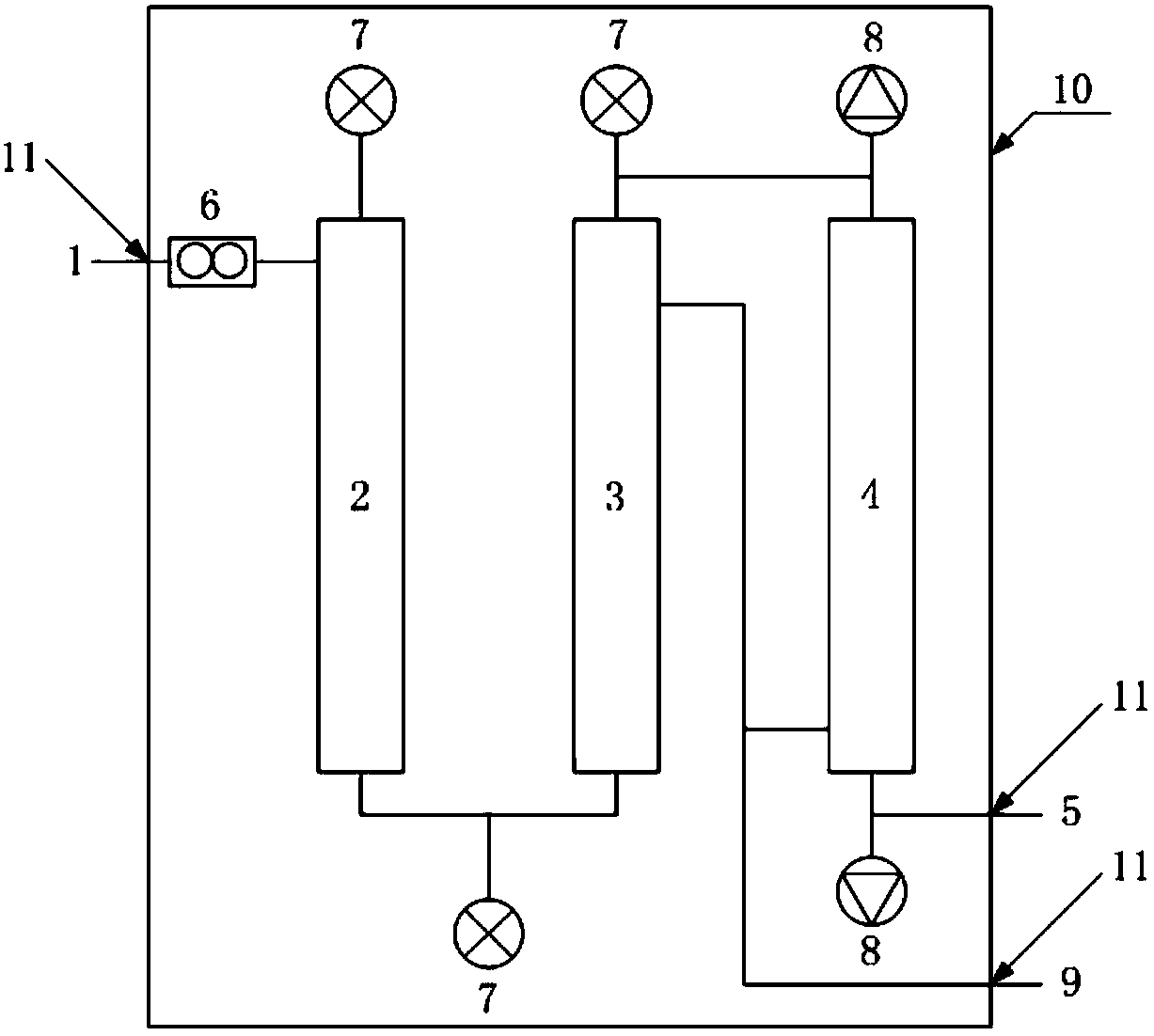

1.一种换流阀内冷水水处理系统，其特征在于，包括进水管(1)、精密过滤器(2)、碟管式反渗透装置(3)、连续电去离子装置(4)和出水管(5);
所述进水管(1)与所述精密过滤器(2)的输入端连接，所述精密过滤器(2)的输出端与所述碟管式反渗透装置(3)的输入端连接，所述碟管式反渗透装置(3)的输出端与所述连续电去离子装置(4)的输入端连接，所述连续电去离子装置(4)的输出端与所述出水管(5)连接。
2.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，还包括流量计(6)，所述流量计(6)位于所述进水管(1)的水路上。
3.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，还包括三个压力表(7)，三个所述压力表(7)分别位于所述精密过滤器(2)的输入端和输出端，以及所述碟管式反渗透装置(3)的输出端。
4.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，还包括两个电导率监测仪(8)，两个所述电导率监测仪(8)分别位于所述连续电去离子装置(4)的输入端和输出端。
5.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，还包括废液排出管(9)，所述废液排出管(9)包括两个入水口和一个出水口，其中，两个入水口分别和所述碟管式反渗透装置(3)的出水端、所述连续电去离子装置(4)的出水端连接。
6.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，还包括用于封装所述换流阀内冷水水处理系统的箱体(10)。
7.根据权利要求6所述的换流阀内冷水水处理系统，其特征在于，所述箱体(10)上设有三个过管孔(11)，所述进水管(1)、出水管(5)和废液排出管(9)分别通过三个所述过管孔(11)伸出所述箱体(10)外。
8.根据权利要求1所述的换流阀内冷水水处理系统，其特征在于，所述精密过滤器(2)、碟管式反渗透装置(3)和连续电去离子装置(4)平行设置。
说明书
一种换流阀内冷水水处理系统
技术领域
本申请涉及换流阀内冷水水处理技术领域，尤其涉及一种换流阀内冷水水处理系统。
背景技术
换流阀是换流站实现交直流转换最核心和最关键的部件，正常运行时承受着大电流和高电压，高效可靠的阀冷却水系统，是确保换流阀安全可靠运行的关键。阀冷却水系统包括阀内冷水系统和阀外冷水系统两部分，阀内冷水系统负责高效可靠的带走大电流通过换流阀时产生的热量，由循环水泵驱动送入外冷系统的换热盘管，阀外冷水系统负责将阀内冷水系统的热量排至大气环境中，两者共同合作完成对换流阀的持续冷却。阀冷却水系统对换流阀的安全稳定运行起着至关重要的作用。
据不完全统计，对1990-2015年期间29座直流输电换流站160余次故障的统计分析，由直流换流站阀冷却水系统引起的故障达40余次，占25%左右。其中，由阀内冷水系统引起的故障达37次，占比达阀冷却水系统引发故障的86%，这其中因金属腐蚀结垢引起的故障不在少数。因此，如何有效控制内冷水的水质，降低阀内冷水系统的金属结垢问题迫在眉睫。
为了提高换流阀内冷水的水质，目前大都采用纯净水作为阀内冷水的来源，因其水质状况还不能完全满足阀内冷水主回路的需求，一般还需要经过内冷水旁路水处理系统才可达到要求。内冷水旁路水处理系统采用混合离子交换柱，脱除极性的阴、阳离子，可去除纯净水中90%-95%的盐。经深度除盐后的纯净水被送入换流阀内冷水的主回路，作为内冷水发挥作用。
但是，混合离子交换柱虽然能达到较好的除盐效果，但是对内冷水中的中性的铝、铁氧化物的去除能力却十分有限，会导致大量铝、铁氧化物沉积在换流阀内表面，仍然会对换流阀内冷水系统造成一定程度的腐蚀结垢，影响换流阀的稳定运行;并且，纯净水作为内冷水的来源，成本较高，会对内冷水的经济适用性造成一定影响。
实用新型内容
本申请提供了一种换流阀内冷水水处理系统，以解决内冷水使用纯净水成本高，并且会对阀内冷水系统造成腐蚀结垢的问题。
一种换流阀内冷水水处理系统，包括进水管、精密过滤器、碟管式反渗透装置、连续电去离子装置和出水管;
所述进水管与所述精密过滤器的输入端连接，所述精密过滤器的输出端与所述碟管式反渗透装置的输入端连接，所述碟管式反渗透装置的输出端与所述连续电去离子装置的输入端连接，所述连续电去离子装置的输出端与所述出水管连接。
可选的，所述换流阀内冷水水处理系统，还包括流量计，所述流量计位于所述进水管的水路上。
可选的，所述换流阀内冷水水处理系统，还包括三个压力表，三个所述压力表分别位于所述精密过滤器的输入端和输出端，以及所述碟管式反渗透装置的输出端。
可选的，所述换流阀内冷水水处理系统，还包括两个电导率监测仪，两个所述电导率监测仪分别位于所述连续电去离子装置的输入端和输出端。
可选的，所述换流阀内冷水水处理系统，还包括废液排出管，所述废液排出管包括两个入水口和一个出水口，其中，两个入水口分别和所述碟管式反渗透装置的出水端、所述连续电去离子装置的出水端连接。
可选的，所述换流阀内冷水水处理 系统，还包括用于封装所述换流阀内冷水水处理系统的箱体。
可选的，所述箱体上设有三个过管孔，所述进水管、出水管和废液排出管分别通过三个所述过管孔伸出所述箱体外。
可选的，所述精密过滤器、碟管式反渗透装置和连续电去离子装置平行设置。
本申请提供的技术方案包括以下有益技术效果：
本申请提供的一种换流阀内冷水水处理系统，将精密过滤器、碟管式反渗透装置、连续电去离子装置结合为一体，可将自来水作为高压直流换流阀内冷水的来源，对自来水进行三级处理。首先，利用精密过滤器去除自来水中的油雾和固体颗粒;然后，通过管碟式反渗透装置可去除水中95%-99%的盐;最后，连续电去离子装置去除残余离子和离子态杂质。最终得到得内冷水为电导率小于0.1微秒/㎝的高纯水，远低于内冷水水质要求的电导率0.5微秒/㎝。本申请提供的换流阀内冷水水处理系统，直接将自来水作为内冷水来源，采用三级过滤，可得到电导率满足并且优于换流阀内冷水所需的水质要求;并且，与内冷水使用纯净水相比，降低了成本，增强了内冷水的经济实用性，具有良好的运用前景。
