申请日2018.03.16
公开(公告)日2018.11.13
IPC分类号B01D29/13
摘要
本实用新型公开了一种污水处理用的升降连接架，包括固定架、固定座、连接座、卡槽、排水箱、支撑杆、卡座、卡孔、过滤网、卡栓、固定栓、密封垫圈、微型水泵、进水管、出水管和固定槽。本实用新型的有益效果是：通过在固定架的侧壁设置排水箱，从而在不使用升降连接架的时候，将固定架内部的污水通过排水箱抽出，防止污水长时间浸泡升降连接架和升降装置，影响污水处理设备的正常使用，延长了升降连接架和升降装置的使用寿命。通过在固定架的内部设置过滤网，从而可以利用过滤网来过滤污水中的固定垃圾，在固定架内部固体垃圾堆积到一定量的时候，可以直接通过取出过滤网将固体垃圾倾倒出来，方便了固体垃圾的清理。
权利要求书

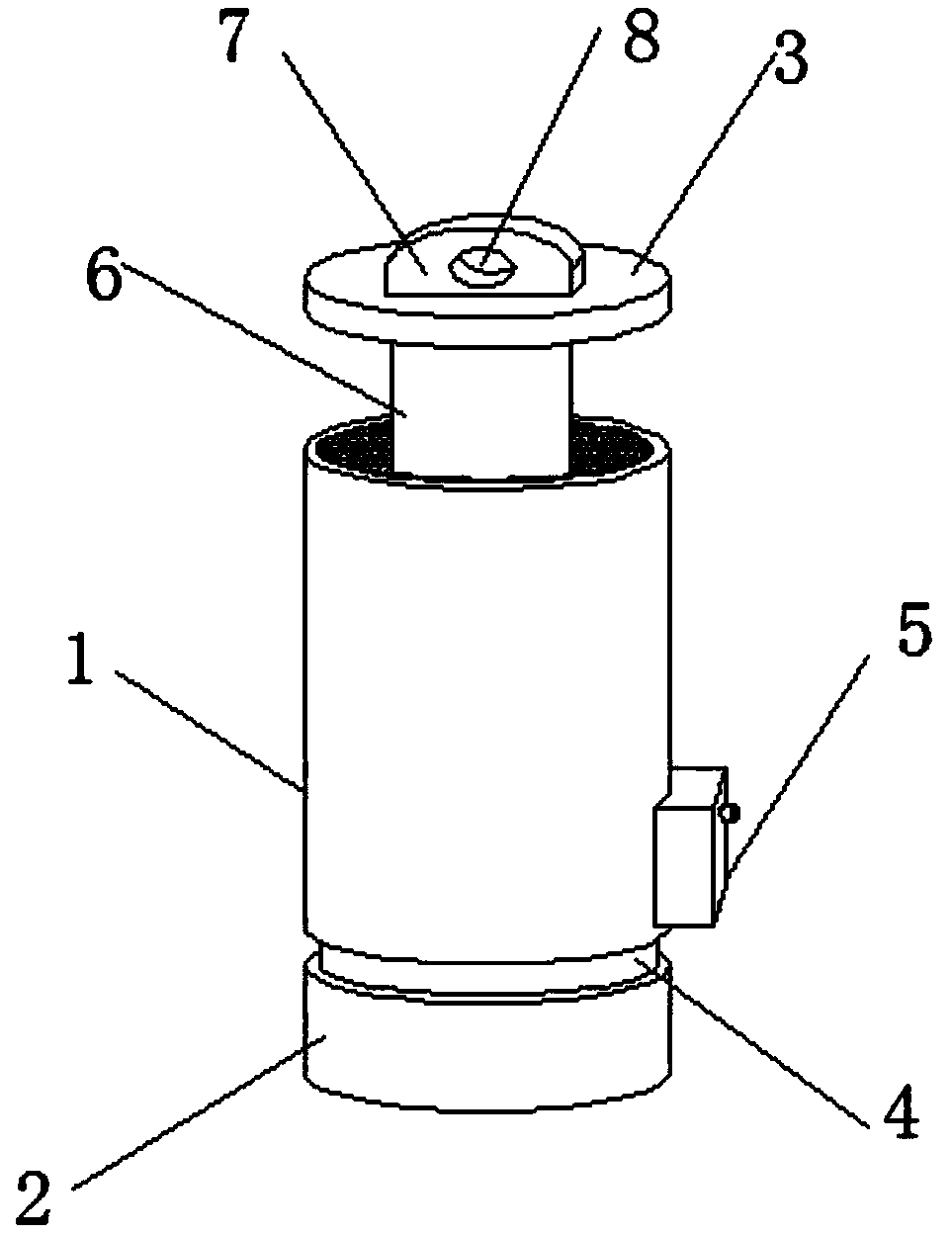

1.一种污水处理用的升降连接架，包括固定架(1)、固定座(2)和连接座(3)，其特征在于：所述固定架(1)的底部设有卡槽(4)，所述固定架(1)侧壁设有排水箱(5)，所述连接座(3)底部焊接支撑杆(6)，所述连接座(3)的顶部设有卡座(7)，所述卡座(7)中部贯穿设置卡孔(8)，所述固定架(1)内侧壁设有过滤网(9)，所述过滤网(9)底部设有卡栓(10)，所述支撑杆(6)底部焊接固定栓(11)，所述固定栓(11)下方密封垫圈(12)，所述排水箱(5)内部设有微型水泵(13)，所述微型水泵(13)底部设有进水管(14)，所述微型水泵(13)顶部设有出水管(15)，所述固定栓(11)底部设有固定槽(16)。
2.根据权利要求1所述的一种污水处理用的升降连接架，其特征在于：所述固定座(2)设置在卡槽(4)的底部，所述固定座(2)内侧壁设有螺纹槽。
3.根据权利要求1所述的一种污水处理用的升降连接架，其特征在于：所述支撑杆(6)设置在固定架(1)的内部，且所述支撑杆(6)与固定架(1)呈活动连接。
4.根据权利要求1所述的一种污水 处理用的升降连接架，其特征在于：连接座(3)呈圆形结构，且所述连接座(3)直径与固定架(1)往外侧壁直径相同。
5.根据权利要求1所述的一种污水处理用的升降连接架，其特征在于：所述卡栓(10)中部贯穿设置通孔，且所述卡栓(10)通过所述通孔套设在支撑杆(6)的外部。
6.根据权利要求1所述的一种污水处理用的升降连接架，其特征在于：所述微型水泵(13)设置在固定架(1)的一侧，且所述微型水泵(13)通过导线与外部电源呈电性连接。
7.根据权利要求1所述的一种污水处理用的升降连接架，其特征在于：所述进水管(14)一端设置在固定架(1)的内部。
说明书
一种污水处理用的升降连接架
技术领域
本实用新型涉及一种升降连接架，具体为一种污水处理用的升降连接架，属于污水处理设备应用技术领域。
背景技术
污水处理指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在污水处理中需要用到拦污栅来阻拦污物漂流，污水处理用的升降连接架就是用来连接升降装置与拦污栅的一种设备。
但是现有的污水处理用的升降连接架在使用的时候仍然存在一定的缺陷，现有的污水处理用的升降连接架虽然能够起到连接固定的作用，但是在使用过程中，由于污水中含有大量污染物，这些污染物如果渗透到升降装置的内部，就会腐蚀损坏升降装置的内部部件，影响升降装置的正常使用，而且有些较大的污染物进入到连接架中不易取出，长时间积累会影响升降连接架的正常使用。
实用新型内容
本实用新型的目的就在于为了解决上述连接升降架密闭性不足污染物会腐蚀封堵处理涉笔的问题而提供一种简单高效，使用效果更佳的污水处理用的升降连接架。
本实用新型通过以下技术方案来实现上述目的，包括固定架、固定座和连接座，所述固定架的底部设有卡槽，所述固定架侧壁设有排水箱，所述连接座底部焊接支撑杆，所述连接座的顶部设有卡座，所述卡座中部贯穿设置卡孔，所述固定架内侧壁设有过滤网，所述过滤网底部设有卡栓，所述支撑杆底部焊接固定栓，所述固定栓下方密封垫圈，所述排水箱内部设有微型水泵，所述微型水泵底部设有进水管，所述微型水泵顶部设有出水管，所述固定栓底部设有固定槽。
优选的，所述固定座设置在卡槽的底部，所述固定座内侧壁设有螺纹槽。
优选的，所述支撑杆设置在固定架的内部，且所述支撑杆与固定架呈活动连接。
优选的，连接座呈圆形结构，且所述连接座直径与固定架往外侧壁直径相同。
优选的，所述卡栓中部贯穿设置通孔，且所述卡栓通过所述通孔套设在支撑杆的外部。
优选的，所述微型水泵设置在固定架的一侧，且所述微型水泵通过导线与外部电源呈电性连接。
优选的，所述进水管一端设置在固定架的内部。
与现有技术相比，本实用新型的有益效果是：
1、通过在固定架的侧壁设置排水箱，从而在不使用升降连接架的时候，将固定架内部的污水通过排水箱抽出，防止污水长时间浸泡升降连接架和升降装置，影响污水处理设备的正常使用，延长了升降连接架和升降装置的使用寿命。
2、通过在固定架的内部设置过滤网，从而可以利用过滤网来过滤污水中的固定垃圾，在固定架内部固体垃圾堆积到一定量的时候，可以直接通过取出过滤网将固体垃圾倾倒出来，方便了固体垃圾的清理。
