申请日2018.03.15
公开(公告)日2018.07.31
IPC分类号C02F9/04
摘要
本发明公开了一种用于化学工程废水处理的装置，包括沉淀塔、反应塔和出水管道;沉淀塔顶部的一侧连接有废水进水管，沉淀塔内由上至下分别设有过滤网和活性炭吸附网，过滤网和活性炭吸附网上分别设有第一清洁毛刷和第二清洁毛刷，沉淀塔和反应塔之间通过出水管道连接，出水管道上还设有提升泵，反应塔内设有搅拌装置，反应塔的中上部还设有过滤板，反应塔的顶部设有加药罐，反应塔的顶部还安装有驱动搅拌装置转动的旋转电机，旋转电机的输出轴通过轴承连接方式转动连接有竖直的旋转轴，旋转轴通过联轴器驱动连接至搅拌装置的搅拌轴上，反应塔的底部通过法兰连接有出水管。该装置结构简单，操作方便，废水处理效率高。
权利要求书

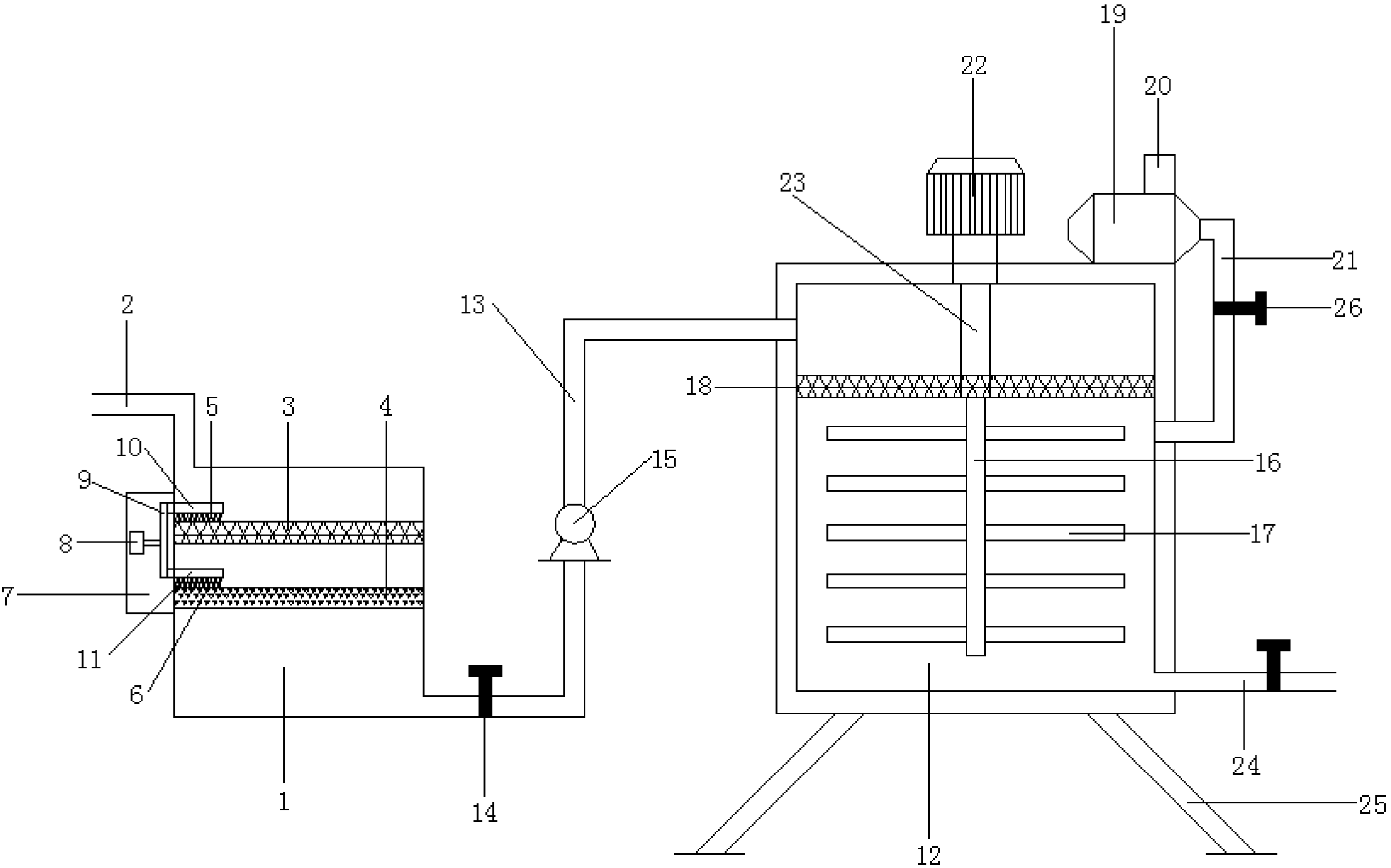

1.一种用于化学工程废水处理的装置，其特征在于，包括沉淀塔(1)、反应塔(12)和出水管道(13);所述沉淀塔(1)顶部的一侧通过法兰连接有废水进水管(2)，所述沉淀塔(1)内由上至下分别设有过滤网(3)和活性炭吸附网(4)，所述过滤网(3)和活性炭吸附网(4)上分别设有第一清洁毛刷(5)和第二清洁毛刷(6)，所述沉淀塔(1)的侧壁上铰接有放置箱(7)，所述放置箱(7)内安装有水平气缸(8)，所述水平气缸(8)的伸缩端与放置箱(7)内设置的竖杆(9)连接，所述竖杆(9)的上下端分别与水平的第一连接杆(10)和第二连接杆(11)连接，所述第一连接杆(10)和第二连接杆(11)延伸至沉淀塔(1)内分别与所述第一清洁毛刷(5)和第二清洁毛刷(6)连接，所述沉淀塔(1)和反应塔(12)之间通过出水管道(13)连接，所述出水管道(13)上设有第一阀门(14)，所述出水管道(13)上还设有提升泵(15);
所述反应塔(12)内设有搅拌装置，所述搅拌装置包括搅拌轴(16)和均布设置在搅拌轴(16)上水平的搅拌叶片(17)，所述反应塔(12)的中上部还设有过滤板(18)，所述反应塔(12)的顶部设有加药罐(19)，所述加药罐(19)的顶部设有加料口(20)，所述加药罐(19)的底部设有出药管(21)，所述出药管(21)的底端与反应塔(12)的内部相连通，所述出药管(21)的底端与反应塔(12)的连接处位于过滤板(18)的下方，所述反应塔(12)的顶部还安装有驱动搅拌装置转动的旋转电机(22)，所述旋转电机(22)的输出轴通过轴承连接方式转动连接有竖直的旋转轴(23)，所述旋转轴(23)通过联轴器驱动连接至搅拌装置的搅拌轴(16)上，所述反应塔(12)的底部通过法兰连接有出水管(24)。
2.如权利要求1所述的一种用于化学工程废水处理的装置，其特征在于，所述反应塔(12)的底部设有支架(25)。
3.如权利要求1所述的一种用于化学工程废水处理的装置，其特征在于，所述第一清洁毛刷(5)和第二清洁毛刷(6)与过滤网(3)和活性炭吸附网(4)紧密接触。
4.如权利要求1所述的一种用于化学工程废水处理的装置，其特征在于，所述出药管(21)上还设有出药开关阀(26)。
5.如权利要求1所述的一种用于化学工程废水 处理的装置，其特征在于，所述过滤板(18)上设有第三清洁毛刷(27)，所述第三清洁毛刷(27)的一侧与所述旋转轴(23)固定连接，所述第三清洁毛刷(27)与过滤板(18)紧密接触。
说明书
一种用于化学工程废水处理的装置
技术领域
本发明涉及废水处理机械设备领域，特别涉及一种用于化学工程废水处理的装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。化工废水的处理一般先通过物理作用，以分离、回收废水中不溶解的呈悬浮状态污染物质(包括油膜和油珠)，主要用于去除废水中的漂浮物、悬浮固体、砂和油类等物质，称为一级处理，废水经一级处理后，仍会含有某些细小的悬浮物以及溶解的有机物，为了进一步去除残存在水中的污染物，在废水中投入絮凝剂，形成絮体沉降。絮凝沉淀不但可以去除废水中的细小悬浮颗粒，还能够去除废水中的色度、油份、微生物、氮磷等富营养物质，重金属及有机物等，称为二级处理。之后再经微电解技术或氧化还原法等进行三级处理，经过三极处理后的化工废水能够达到国家规定的大部分水域排放和回收利用标准。
化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水。随着工业的迅速发展，废水的种类和数量迅猛增加，废水的污染也日趋广泛和严重，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而威胁人类的健康和安全，影响工农业的生产。但是很多企业为追求利益或者因为废水处理费用高等原因，将没有处理过的污水直接排放到江河中去给脆弱的生态环境带来了巨大破坏。因此，有必要提供一种用于化学工程废水处理的装置。
发明内容
本发明的目的在于克服上述背景技术存在的问题，提供一种用于化学工程废水处理的装置，解决了化学工程设计的生产过程中，产生的废水废液对环境的污染问题。
为实现上述目的，本发明采用的技术方案是：一种用于化学工程废水处理的装置，包括沉淀塔、反应塔和出水管道;所述沉淀塔顶部的一侧通过法兰连接有废水进水管，所述沉淀塔内由上至下分别设有过滤网和活性炭吸附网，所述过滤网和活性炭吸附网上分别设有第一清洁毛刷和第二清洁毛刷，所述沉淀塔的侧壁上铰接有放置箱，所述放置箱内安装有水平气缸，所述水平气缸的伸缩端与放置箱内设置的竖杆连接，所述竖杆的上下端分别与水平的第一连接杆和第二连接杆连接，所述第一连接杆和第二连接杆延伸至沉淀塔内分别与所述第一清洁毛刷和第二清洁毛刷连接，所述沉淀塔和反应塔之间通过出水管道连接，所述出水管道上设有第一阀门，所述出水管道上还设有提升泵;
所述反应塔内设有搅拌装置，所述搅拌装置包括搅拌轴和均布设置在搅拌轴上水平的搅拌叶片，所述反应塔的中上部还设有过滤板，所述反应塔的顶部设有加药罐，所述加药罐的顶部设有加料口，所述加药罐的底部设有出药管，所述出药管的底端与反应塔的内部相连通，所述出药管的底端与反应塔的连接处位于过滤板的下方，所述反应塔的顶部还安装有驱动搅拌装置转动的旋转电机，所述旋转电机的输出轴通过轴承连接方式转动连接有竖直的旋转轴，所述旋转轴通过联轴器驱动连接至搅拌装置的搅拌轴上，所述反应塔的底部通过法兰连接有出水管。
优选地，所述反应塔的底部设有支架。
优选地，所述第一清洁毛刷和第二清洁毛刷与过滤网和活性炭吸附网紧密接触。
优选地，所述出药管上还设有出药开关阀。
优选地，所述过滤板上设有第三清洁毛刷，所述第三清洁毛刷的一侧与所述旋转轴固定连接，所述第三清洁毛刷与过滤板紧密接触。
和现有技术相比，本发明的有益效果是：
本发明提供了一种用于化学工程废水处理的装置，包括沉淀塔和反应塔，该设备结构简单，操作方便，沉淀塔内设有内由上至下分别设有过滤网和活性炭吸附网，沉淀塔对化学工程废水进行初步的沉淀过滤处理，过滤网和活性炭吸附网上分别设有第一清洁毛刷和第二清洁毛刷，在水平气缸的带动下，第一连接杆和第二连接杆带动第一清洁毛刷和第二清洁毛刷水平往复运动，防止过滤网和活性炭吸附网发生颗粒聚集现象，提高污废水的初步处理效果，化学工程废水经沉淀塔沉淀作用后，经提升泵将初步处理后的废水送入反应塔，反应塔的中上部设有的过滤板对废水进一步过滤，当旋转轴转动的过程中，带动第三清洁毛刷对过滤的颗粒物进行清除，反应塔的顶部设有加药罐，根据化学工程废水的特性适应性的加入需加入的药剂进行反应，反应塔的顶部还安装有驱动搅拌装置转动的旋转电机，旋转轴带动搅拌叶片对反应塔内废水和药剂进行搅拌，充分混合，提高废水的处理效率。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
