申请日2018.03.14
公开(公告)日2018.12.18
IPC分类号E03F3/04; E03F5/14
摘要
本实用新型公开了一种具有过滤功能的市政污水排水管，包括管体和过滤盘，所述管体的外侧连接有第一加强环，且第一加强环上设置有第二加强环，并且第一加强环的内侧面设置有卡槽，所述过滤盘上连接有加强杆，且加强杆上设置有位移槽，所述位移槽的内部连接有连接杆，且连接杆内端的上表面通过连接块贯穿位移槽，所述连接块通过钢丝绳与转盘相连接。该具有过滤功能的市政污水排水管具备过滤功能，从而使的该市政污水排水管在堵塞时，能快速的被疏通，能增加过滤盘的强度，避免过滤盘被污水的水压挤压坏，能使过滤盘和管体连接，能保证卡块稳定的和卡槽连接，能便于通过钢丝绳拉动连接块，从而便于将连接块收进位移槽内，以便于安装或者拆卸过滤盘。
权利要求书

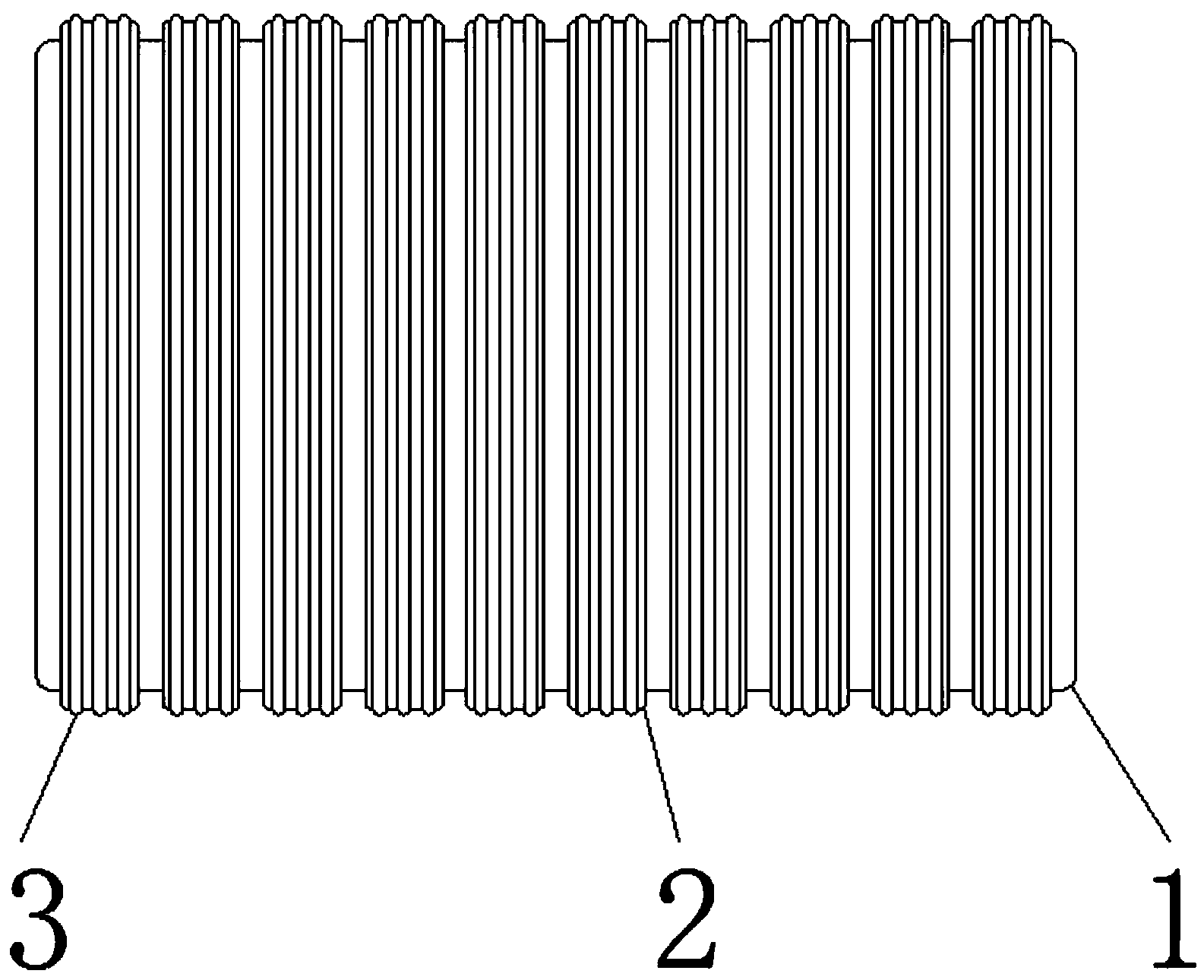

1.一种具有过滤功能的市政污水排水管，包括管体(1)和过滤盘(4)，其特征在于：所述管体(1)的外侧连接有第一加强环(2)，且第一加强环(2)上设置有第二加强环(3)，并且第一加强环(2)的内侧面设置有卡槽(12)，所述过滤盘(4)上连接有加强杆(5)，且加强杆(5)上设置有位移槽(8)，所述位移槽(8)的内部连接有连接杆(9)，且连接杆(9)内端的上表面通过连接块(10)贯穿位移槽(8)，所述连接块(10)通过钢丝绳(7)与转盘(6)相连接，且转盘(6)设置于过滤盘(4)上，所述连接杆(9)的外端连接有卡块(11)，且连接杆(9)的外侧通过拉伸弹簧(13)与位移槽(8)相连接。
2.根据权利要求1所述的一种具有过滤功能的市政污水排水管，其特征在于：所述第一加强环(2)上等间距设置有3个第二加强环(3)，且第一加强环(2)和第二加强环(3)为一体化结构。
3.根据权利要求1所述的一种具有过滤功能的市政污水 排水管，其特征在于：所述过滤盘(4)上等角度的设置有8个加强杆(5)，且加强杆(5)的材质为不锈钢材质。
4.根据权利要求1所述的一种具有过滤功能的市政污水排水管，其特征在于：所述钢丝绳(7)采用缠绕的方式与转盘(6)相连接，且转盘(6)设置于过滤盘(4)的正中央。
5.根据权利要求1所述的一种具有过滤功能的市政污水排水管，其特征在于：所述卡槽(12)的个数与加强杆(5)的个数相同，且卡槽(12)等角度的设置于第一加强环(2)的内侧面。
说明书
一种具有过滤功能的市政污水排水管
技术领域
本实用新型涉及市政污水排水管相关技术领域，具体为一种具有过滤功能的市政污水排水管。
背景技术
市政污水排水管道是指市政道路下的雨水、污水管道，即俗称的"下水管道"，在工程上通常称为市政排水管道。
但是现有市政排水管道不具备过滤功能，由于现有市政排水管道在长时间使用后，其内部容易积累较多且较大的污物，从而使得排水管道堵塞，而在疏通该排水管道时，由于无法了解堵塞位置，常常需要一步一步的排查，从而费时费力。
实用新型内容
本实用新型的目的在于提供一种具有过滤功能的市政污水排水管，以解决上述背景技术中提出现有市政排水管道不具备过滤功能的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有过滤功能的市政污水排水管，包括管体和过滤盘，所述管体的外侧连接有第一加强环，且第一加强环上设置有第二加强环，并且第一加强环的内侧面设置有卡槽，所述过滤盘上连接有加强杆，且加强杆上设置有位移槽，所述位移槽的内部连接有连接杆，且连接杆内端的上表面通过连接块贯穿位移槽，所述连接块通过钢丝绳与转盘相连接，且转盘设置于过滤盘上，所述连接杆的外端连接有卡块，且连接杆的外侧通过拉伸弹簧与位移槽相连接。
优选的，所述第一加强环上等间距设置有3个第二加强环，且第一加强环和第二加强环为一体化结构。
优选的，所述过滤盘上等角度的设置有8个加强杆，且加强杆的材质为不锈钢材质。
优选的，所述钢丝绳采用缠绕的方式与转盘相连接，且转盘设置于过滤盘的正中央。
优选的，所述卡槽的个数与加强杆的个数相同，且卡槽等角度的设置于第一加强环的内侧面。
与现有技术相比，本实用新型的有益效果是：该具有过滤功能的市政污水排水管采用第二加强环、过滤盘、加强杆、卡块、卡槽、拉伸弹簧和转盘的设计，第二加强环的设计，能进一步的增加该市政污水排水管的强度，以便于减小其破损的几率，过滤盘的设计，能使该市政污水排水管具备过滤功能，从而使的该市政污水排水管在堵塞时，能快速的被疏通，加强杆的设计，能增加过滤盘的强度，避免过滤盘被污水的水压挤压坏，卡块和卡槽的设计，能使过滤盘和管体连接，拉伸弹簧的设计，能保证卡块稳定的和卡槽连接，转盘的设计，能便于通过钢丝绳拉动连接块，从而便于将连接块收进位移槽内，以便于安装或者拆卸过滤盘。
