申请日2018.05.22
公开(公告)日2018.12.14
IPC分类号E03F5/22
摘要
本实用新型提供了一种废水输送泵站，属于泵站技术领域。它解决了现有技术中泵站中水泵开启会产生无水干转的问题。一种废水输送泵站，包括水泵和储水罐，储水罐的进口端连接有用于接入废水的进水管，储水罐的出口端连接有出水管，水泵设置在出水管上且与出水管连通，出水管包括出水管一和出水管二，出水管一分别与储水罐的出口端和水泵的进口端连接，出水管二与水泵的出口端连接，出水管二上靠近水泵处设置有能与出水管二连通的进气管，进气管内设置有能在水泵停止工作后自动打开进气管的进气阀。本实用新型能够有效避免泵站中水泵无水干转造成水泵损坏。
翻译权利要求书

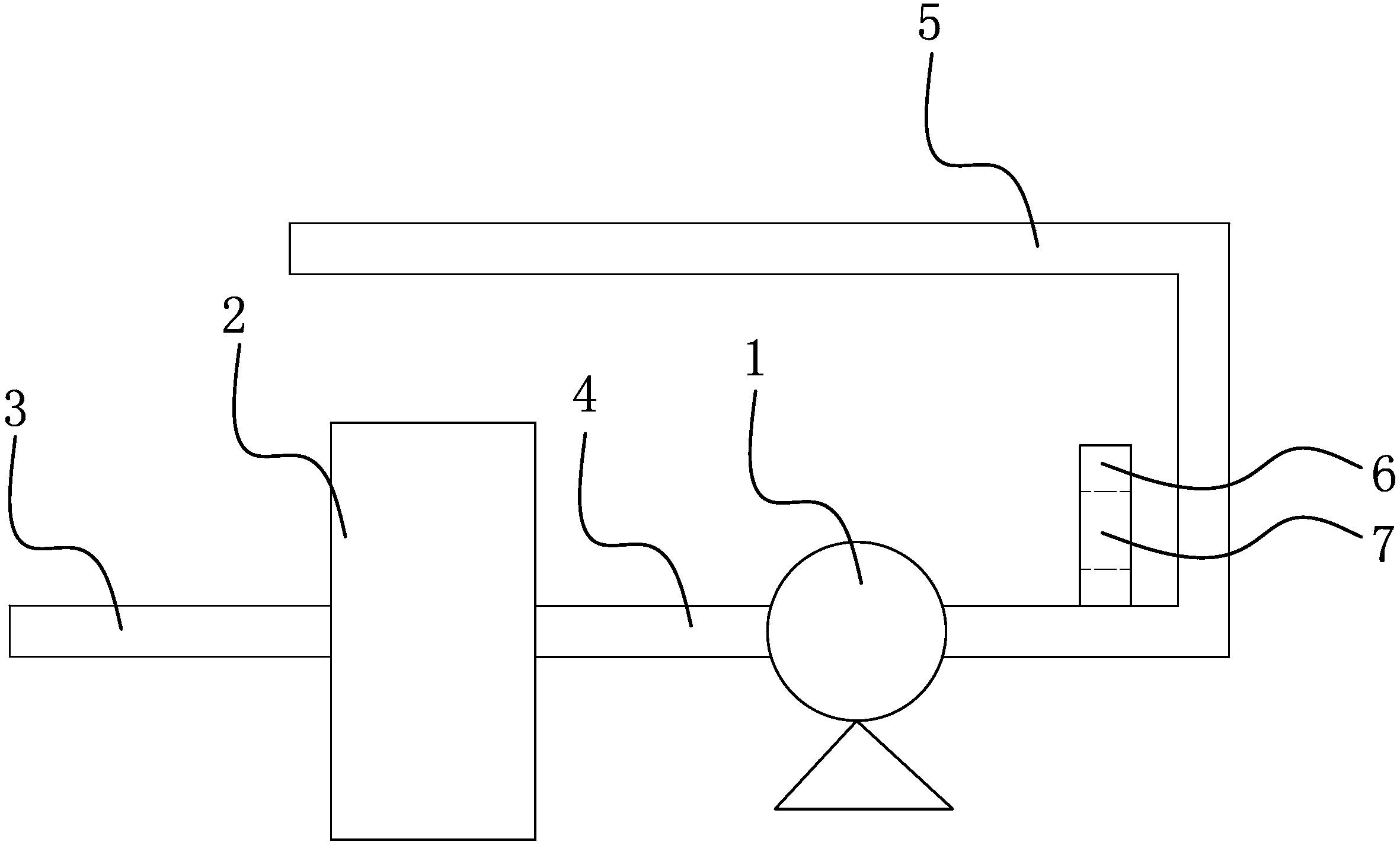

1.一种废水输送泵站，包括水泵(1)和储水罐(2)，储水罐(2)的进口端连接有用于接入废水的进水管(3)，储水罐(2)的出口端连接有出水管，水泵(1)设置在出水管上且与出水管连通，其特征在于，所述出水管包括出水管一(4)和出水管二(5)，所述出水管一(4)分别与储水罐(2)的出口端和水泵(1)的进口端连接，所述出水管二(5)与水泵(1)的出口端连接，所述出水管二(5)上靠近水泵(1)处设置有能与出水管二(5)连通的进气管(6)，所述进气管(6)内设置有能在水泵(1)停止工作后自动打开进气管(6)的进气阀(7)。
2.根据权利要求1所述的废水输送泵站，其特征在于，所述进气管(6)为直管，且进气管(6)与出水管二(5)垂直设置。
3.根据权利要求2所述的废水输送泵站，其特征在于，所述进气阀(7)为单向阀(8)，所述单向阀(8)包括与进气管(6)平行的阀体(8a)，所述阀体(8a)内具有阀腔(8c)，所述阀腔(8c)内设置有阀芯(8b)，所述阀体(8a)上具有进气开口(8d)和出气开口(8e)，所述进气开口(8d)和出气开口(8e)相对设置且分别位于阀体(8a)的两端，所述进气开口(8d)和出气开口(8e)均与阀腔(8c)连通，所述出气开口(8e)处设置有与阀腔(8c)连通的弹簧座(8f)，所述弹簧座(8f)与阀芯(8b)之间设有能使阀芯(8b)向进气开口(8d)处移动并抵靠在阀体(8a)内壁上使进气开口(8d)与阀腔(8c)断开连通的弹簧(8g)。
4.根据权利要求2所述的废水输送泵站，其特征在于，所述进气阀(7)为电磁阀(9)，本输送泵站还包括控制器(10)和设置在水泵(1)内用于检测水泵(1)是否工作的电流传感器(11)，所述电流传感器(11)连接控制器(10)的输入端，所述电磁阀(9)连接控制器(10)的输出端。
5.根据权利要求3或4所述的废水输送泵站，其特征在于，本输送泵站还包括微处理器(12)、显示器(13)和电子流量计(14)，所述电子流量计(14)设置在出水管二(5)内，所述电子流量计(14)与微处理器(12)连接，所述微处理器(12)与显示器(13)无线连接。
说明书
一种废水输送泵站
技术领域
本实用新型属于泵站技术领域，涉及一种废水输送泵站。
背景技术
随着我国社会的快速发展，工业、制造业等也随之大步发展。当生产工厂在作业时会产生大量的废水，并且城市面积和人口也在不断增多，从而也会产生大量的废水。为了保护环境，目前一般选择集中处理后排放，对废水进行处理的废水处理厂一般处在城市外围，单靠废水的重力自流到废除处理厂比较困难，因此现有技术中会设置多个泵站对废水进行输送直到废水处理厂。
目前泵站主要包括水泵和废水输送管道，如中国专利文献公开的申请号为CN201720453288.7的一种泵站的排污泵防堵塞系统，其包括电机和泵头组成的水泵、进水管和出水管，其还包括进水口、出水口和防堵塞装置，进水口经泵头后与出水孔连通，防堵塞装置包括切割部件和控制部件，切割部件设于进水口处，控制部件与切割部件连接，用于控制切割部件的切割状态。该专利给出了泵站的主要组成部分，并且能够通过设置切割部件对废水中的大颗粒杂质进行切割，避免管道堵塞。该专利能够起到防堵塞作用，但是在水泵停机后从新启动时，废水还没有被泵过来，此时水泵无水干转，从而水泵会产生损伤，影响正常工作。现有技术中为了避免水泵无水干转会在水泵前增加储水罐，储水罐中内最初设置有水，水泵工作后就能从储水罐中泵水，并且废水也会先被泵入到储水罐中再进入水泵，保持储水罐内有水。但是这样也会存在问题，当水泵停止工作时与水泵连接的出水管内的废水会由于惯性继续向前运动，从而出水管内产生真空段，此时储水罐内的水会由于负压继续进入到出水管中，当储水罐内的水没有后，水泵开启还是会产生无水干转。
发明内容
本实用新型针对现有的技术存在上述问题，提出了一种废水输送泵站，本实用新型所要解决的技术问题是如何有效避免泵站中水泵无水干转造成水泵损坏。
本实用新型通过下列技术方案来实现：一种废水输送泵站，包括水泵和储水罐，储水罐的进口端连接有用于接入废水的进水管，储水罐的出口端连接有出水管，水泵设置在出水管上且与出水管连通，其特征在于，所述出水管包括出水管一和出水管二，所述出水管一分别与储水罐的出口端和水泵的进口端连接，所述出水管二与水泵的出口端连接，所述出水管二上靠近水泵处设置有能与出水管二连通的进气管，所述进气管内设置有能在水泵停止工作后自动打开进气管的进气阀。
本废水输送泵站通过在与水泵连接的出水管二上设置进气管，水泵正常工作时进气阀关闭进气管，当水泵停止工作后，出水管二内的废水由于惯性继续向前运动，造成出水管二内靠近水泵处出现真空段，从而使得进气管处与出水管二处产生压差，此时进气阀打开进气管，外面的空气进入到出水管二内使得压差平衡消除真空段，从而储水罐内的废水不会进入到出水管二中，因此储水罐内保持具有足够的废水，从而水泵开启就能从储水罐中泵水，不会产生无水干转，因此本废水输送泵站能够有效避免泵站中水泵无水干转造成水泵损坏。
在上述的废水输送泵站中，所述进气管为直管，且进气管与出水管二垂直设置。通过进气管设置为直管从而便于进气管的安装并且设置进气管为直管能节省材料和降低安装难度，同时上述设置也便于进气阀的安装。
在上述的废水输送泵站中，所述进气阀为单向阀，所述单向阀包括与进气管平行的阀体，所述阀体内具有阀腔，所述阀腔内设置有阀芯，所述阀体上具有进气开口和出气开口，所述进气开口和出气开口相对设置且分别位于阀体的两端，所述进气开口和出气开口均与阀腔连通，所述出气开口处设置有与阀腔连通的弹簧座，所述弹簧座与阀芯之间设有能使阀芯向进气开口处移动并抵靠在阀体内壁上使进气开口与阀腔断开连通的弹簧。通过上述设置在水泵正常工作时单向阀内的弹簧作用使阀芯抵靠在在阀体内壁上，阀芯挡住进气开口与阀腔的连通，从而使得进气管与出水管二之间关闭，空气不会进入到出水管二内，当水泵停止工作后造成出水管二内出现真空段，此时进气管处与出水管二处产生压差，空气克服弹簧的推力使阀芯向下运动，此时进气开口与阀腔、出气开口连通，由于出气开口与出水管二连通，从而空气进入到出水管二内使得进气管处与出水管二处压力平衡。
在上述的废水输送泵站中，所述进气阀为电磁阀，本输送泵站还包括控制器和设置在水泵内用于检测水泵是否工作的电流传感器，所述电流传感器连接控制器的输入端，所述电磁阀连接控制器的输出端。电流传感器检测水泵的工作电流，在水泵停止工作后不会产生工作电流，此时电流传感器不发送电信号给控制器，控制器触发控制电磁阀动作打开进气管。
在上述的废水输送泵站中，本输送泵站还包括微处理器、显示器和电子流量计，所述电子流量计设置在出水管二内，所述电子流量计与微处理器连接，所述微处理器与显示器无线连接。电子流量计来对出水管二内的流量进行检测，并发送检测信号给微处理器，微处理器将检测信号无线发送给显示器进行显示，从而操作人员能够知晓当前出水管二内的水流大小。
与现有技术相比，本废水输送泵站具有以下优点：
1、本实用新型通过在与水泵连接的出水管二上设置进气管，水泵正常工作时进气阀关闭进气管，当水泵停止工作后进气阀能打开进气管，外面的空气进入到出水管二内使得压差平衡消除真空段，从而储水罐内保持具有足够的废水，水泵开启就能从储水罐中泵水，不会产生无水干转。
2、本实用新型通过进气管设置为直管从而便于进气管的安装并且设置进气管为直管能节省材料和降低安装难度，同时上述设置也便于进气阀的安装。
