申请日2018.04.13
公开(公告)日2018.12.11
IPC分类号B01D29/03; B01D29/96; B01D35/12
摘要
本实用新型公开了一种污水过滤设备，包括主桶体，所述主桶体与顶板架可拆卸连接，所述顶板架通过若干立柱与底板架连接，所述主桶体的底部焊接有若干分支管道，所述分支管道上安设有阀门，所述分支管道的底端螺接有过滤更换头，所述过滤更换头上加工有棱柱，所述过滤更换头内部安设有过滤网，所述过滤更换头与升降桶对合配合，所述升降桶的侧部焊接有若干侧耳，所述侧耳底部通过弹簧与推头连接，所述推头与油缸的活塞杆可拆卸连接，所述油缸安设在所述底板架上，所述分支管道的底端以及所述升降桶的顶端均具有台阶。该污水过滤设备操作方便，过滤网更换简单，对过滤工作的连续进行影响小，进行过滤网更换维护时仍可进行过滤工作，值得推广。
权利要求书

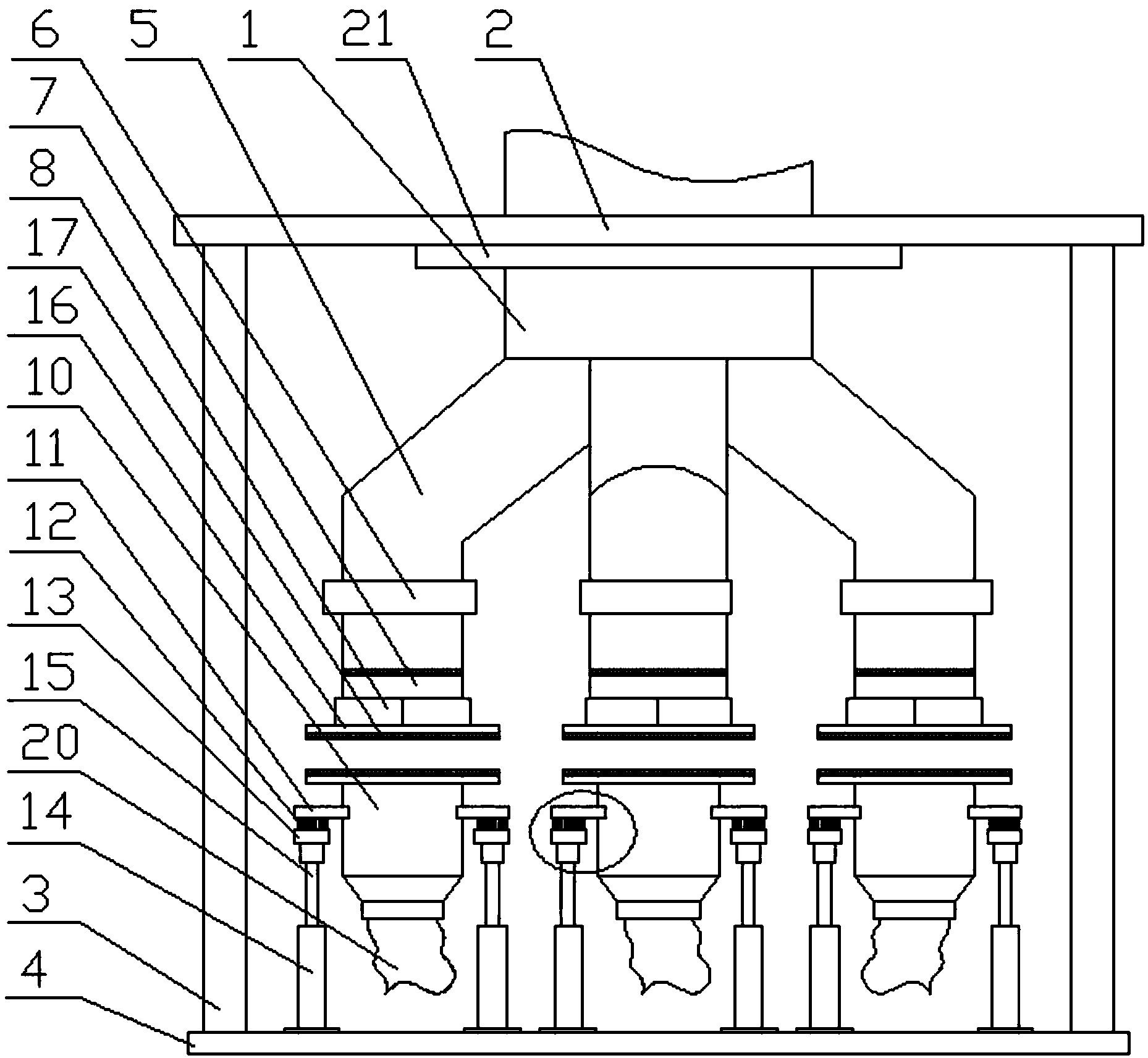

1.一种污水过滤设备，包括主桶体(1)，其特征在于：所述主桶体(1)与顶板架(2)可拆卸连接，所述顶板架(2)通过若干立柱(3)与底板架(4)连接，所述主桶体(1)的底部焊接有若干分支管道(5)，所述分支管道(5)上安设有阀门(6)，所述分支管道(5)的底端螺接有过滤更换头(7)，所述过滤更换头(7)上加工有棱柱(8)，所述过滤更换头(7)内部安设有过滤网(9)，所述过滤更换头(7)与升降桶(10)对合配合，所述升降桶(10)的侧部焊接有若干侧耳(11)，所述侧耳(11)底部通过弹簧(12)与推头(13)连接，所述推头(13)与油缸(14)的活塞杆(15)可拆卸连接，所述油缸(14)安设在所述底板架(4)上，所述分支管道(5)的底端以及所述升降桶(10)的顶端均具有台阶(16)，所述台阶(16)上贴设有密封圈(17)。
2.根据权利要求1所述的一种污水过滤设备，其特征在于：所述主桶体(1)上焊接有法兰(21)，所述主桶体(1)通过所述法兰(21)与所述顶板架(2)可拆卸连接。
3.根据权利要求1所述的一种污水过滤设备，其特征在于：所述主桶体(1)的底端开设有若干圆孔(18)，所述分支管道(5)的顶端与所述圆孔(18)焊接。
4.根据权利要求1所述的一种污水过滤设备，其特征在于：所述推头(13)的底部焊接有螺纹套(19)，所述推头(13)通过所述螺纹套(19)与所述活塞杆(15)可拆卸连接。
5.根据权利要求1所述的一种污水过滤设备，其特征在于：所述升降桶(10)的底部与出水软管(20)连接。
说明书
一种污水过滤设备
技术领域
本实用新型涉及水处理设备领域，具体为一种污水过滤设备。
背景技术
水资源是人类赖以生存的重要资源，节约用水是减少水资源浪费的重要途径，对污水进行过滤再处理达到循环用水的目的，是重要的节水手段，目前使用的污水过滤设备普遍通过过滤网拦截水中杂质和垃圾，但是过滤网容易发生杂质沉积刮缠的问题，影响过滤效率，所以在使用时清理频率较高，费时费力，现需要一种新型的污水过滤设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种污水过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水过滤设备，包括主桶体，所述主桶体与顶板架可拆卸连接，所述顶板架通过若干立柱与底板架连接，所述主桶体的底部焊接有若干分支管道，所述分支管道上安设有阀门，所述分支管道的底端螺接有过滤更换头，所述过滤更换头上加工有棱柱，所述过滤更换头内部安设有过滤网，所述过滤更换头与升降桶对合配合，所述升降桶的侧部焊接有若干侧耳，所述侧耳底部通过弹簧与推头连接，所述推头与油缸的活塞杆可拆卸连接，所述油缸安设在所述底板架上，所述分支管道的底端以及所述升降桶的顶端均具有台阶，所述台阶上贴设有密封圈。
优选的，所述主桶体上焊接有法兰，所述主桶体通过所述法兰与所述顶板架可拆卸连接。
优选的，所述主桶体的底端开设有若干圆孔，所述分支管道的顶端与所述圆孔焊接。
优选的，所述推头的底部焊接有螺纹套，所述推头通过所述螺纹套与所述活塞杆可拆卸连接。
优选的，所述升降桶的底部与出水软管连接。
与现有技术相比，本实用新型的有益效果是：该污水过滤设备使用时，污水从主桶体注入，污水经过分支管道被分开，分支管道底部与过滤更换头螺接，过滤更换头和分支管道之间使用密封圈加强密封，污水被过滤更换头中的过滤网过滤，杂质和垃圾会被过滤网拦下，过滤后的水流过过滤更换头进入升降桶后，从升降桶底部的出水软管流出收集，当过滤网使用良久后，垃圾杂质沉积影响过滤效率时，则可对分支管道依次进行过滤更换头的更换工作，使用者首先关闭想要更换过滤更换头的分支管道上的阀门，这样分支管道就停止了污水供应，留在分支管道中的污水被过滤完毕后，使用者控制与这个分支管道对应的油缸，使得油缸的活塞杆下降，这样升降桶就下降，此时升降桶和过滤更换头分离，使用者使用工具旋拧过滤更换头，棱柱起到方便旋拧的作用，将过滤更换头旋下后，将新的过滤更换头与分支管道连接，然后使用者操作油缸的活塞杆伸出，则升降桶被升起并与刚更换的过滤更换头压紧配合，密封圈起到密封作用，推头和侧耳通过弹簧配合，这样的设计使得推头和侧耳之间的距离可以发生弹性改变，避免了油缸将升降桶推坏的问题，升降桶和过滤更换头对合紧密后，开启分支管道上的阀门，则这个分支管道继续进行过滤操作，依照此操作继续对其他分支管道进行过滤更换头的更换即可，这样的设计保证了在更换一个分支管道上的过滤更换头时，其他分支管道依然可以继续进行过滤工作，保证了过滤工作的连续性;本装置操作方便，过滤网更换简单，对过滤工作的连续进行影响小，进行过滤网更换维护时仍可进行过滤工作，值得推广。
