申请日2018.04.12
公开(公告)日2018.07.13
IPC分类号C02F11/12
摘要
本发明公开了污泥脱水设备领域内的一种叠螺污泥脱水机，包括由固定环和游动环交错层叠形成的叠螺体以及贯穿叠螺体的螺旋轴，叠螺体前端为浓缩部，后端为脱水部，位于脱水部的若干间隔设置的固定环采用异型定环组结构，异型定环组与固定环的圆心相同、内径相同，异型定环组包括异型固定环、固定半环和可拆卸半环，固定半环和可拆卸半环位于两个异型固定环之间、对拼成圆环结构，异型固定环和可拆卸半环对应位置设有连接孔并通过紧固件连接，连接孔与圆心间的距离不小于固定环的连接部与圆心间的距离。本发明的叠螺污泥脱水机，在发生污泥堵轴情况时，通过拆除可拆卸半环，可以使用长杆等工具伸入叠螺体内部，松动和排放粘轴的污泥。
权利要求书
1.一种叠螺污泥脱水机，包括由固定环和游动环交错层叠形成的叠螺体以及贯穿所述叠螺体的螺旋轴，所述固定环包括环状本体和外凸的连接部，螺杆贯穿所述连接部将所述固定环连接在一起，所述叠螺体前端为浓缩部，后端为脱水部，其特征在于：位于所述脱水部的若干间隔设置的固定环采用异型定环组结构，所述异型定环组与所述固定环的圆心相同、内径相同，所述异型定环组包括异型固定环、固定半环和可拆卸半环，所述固定半环和可拆卸半环位于两个所述异型固定环之间、对拼成圆环结构，所述异型固定环和所述可拆卸半环对应位置设有连接孔并通过紧固件连接，所述连接孔与所述圆心间的距离不小于所述连接部与所述圆心间的距离。
2.根据权利要求1所述的叠螺污泥脱水机，其特征在于：所述可拆卸半环位于所述固定半环上方。
3.根据权利要求1所述的叠螺污泥脱水机，其特征在于：所述可拆卸半环和所述固定半环的厚度不小于12mm。
4.根据权利要求1所述的叠螺污泥脱水机，其特征在于：所述可拆卸半环的厚度小于所述固定半环的厚度。
5.根据权利要求1所述的叠螺污泥脱水机，其特征在于：所述异型固定环的厚度不小于5mm。
6.根据权利要求1-5任一项所述的叠螺污泥脱水机，其特征在于：所述可拆卸半环内侧中部设有供所述螺杆穿过的长槽、两侧设有供所述螺杆穿过的半圆形凹槽。
7.根据权利要求1-5任一项所述的叠螺污泥脱水机，其特征在于：所述可拆卸半环外侧相对于所述异型固定环向外凸出，在凸出部上设有把手。
8.根据权利要求1-5任一项所述的叠螺污泥脱水机，其特征在于：所述异型固定环外侧设有加宽边，所述加宽边上设有所述连接孔。
9.根据权利要求1-5任一项所述的叠螺污泥脱水机，其特征在于：所述异型定环组在所述脱水端均匀分布。
说明书
叠螺污泥脱水机
技术领域
本发明涉及一种污泥脱水设备，特别涉及一种叠螺污泥脱水机。
背景技术
叠螺污泥脱水机广泛用于市政污水、食品饮料、屠宰养殖、印染、石油化工、造纸等个行业的污泥脱水。
叠螺污泥脱水机的工作原理是由固定环和游动环交错层叠形成叠螺体，螺旋轴贯穿其中形成的过滤推动装置，前端为浓缩部，后端为脱水部，固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。螺旋轴的旋转在推动污泥从浓缩部到脱水部的同时，也不断带动游动环清扫滤缝，防止堵塞。污泥经浓缩后，被运输到脱水部，在前进的过程中随着滤缝和螺距的逐渐变小，以及被压板的作用下，产生极大的内压，容积不断缩小，达到充分脱水的目的。
目前，叠螺污泥脱水机在实际使用中，由于操作不当或污泥特性多样化，以致在叠螺体脱水段产生污泥堵轴现象，即污泥吸附在螺旋轴上，并随螺旋轴旋转，由于叠螺体容腔有限，泥量越多产生内压越大，污泥更容易板结成块，会导致污泥从环片间隙中挤出，甚至叠螺机无法正常完成脱水工作。
污泥堵轴后，叠螺体内内压增大，也会加速螺旋叶片与常规游动环的接触磨损，从而导致叠螺污泥脱水机的整体使用寿命变短;同时，内压增大也使得减速机的输出扭矩变大，缩短减速机使用寿命。
目前对堵轴的处理需要拆卸减速机，抽出螺旋轴并清理板结污泥，再重新安装。现场工况各异，叠螺机型各异，操作难度很大，必须借助吊车才能完成拆卸作业，工人劳动强度高。
发明内容
本发明的目的是提供一种叠螺污泥脱水机，方便对堵轴的清理操作。

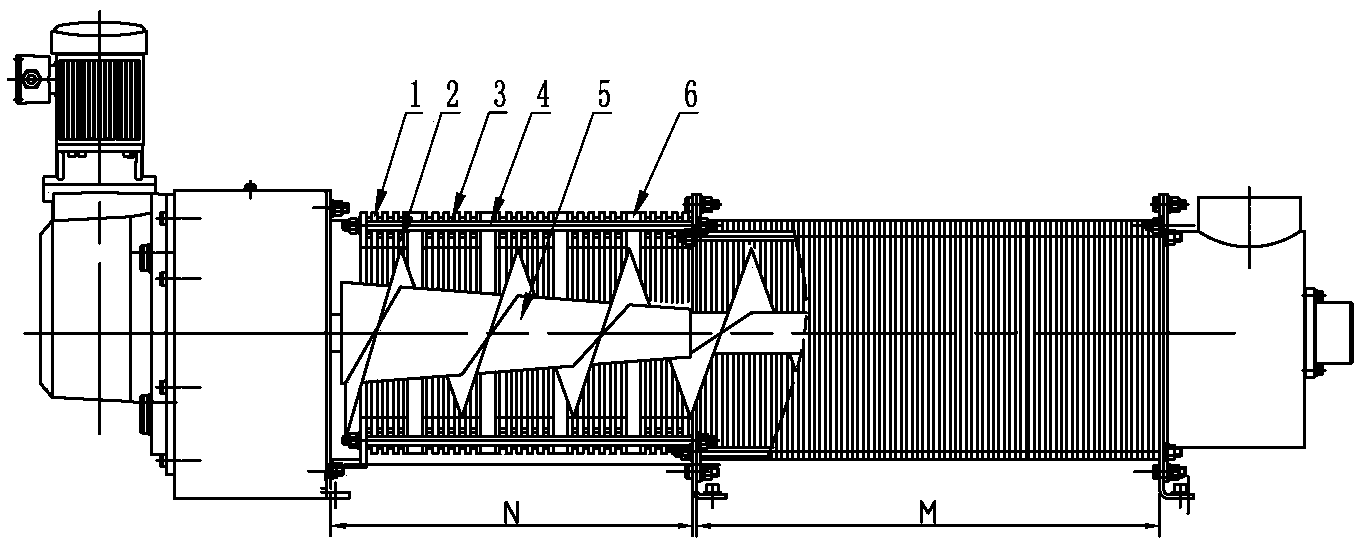

本发明的目的是这样实现的：一种叠螺污泥脱水机，包括由固定环和游动环交错层叠形成的叠螺体以及贯穿叠螺体的螺旋轴，固定环包括环状本体和外凸的连接部，螺杆贯穿连接部将固定环连接在一起，叠螺体前端为浓缩部，后端为脱水部，位于脱水部的若干间隔设置的固定环采用异型定环组结构，异型定环组与固定环的圆心相同、内径相同，异型定环组包括异型固定环、固定半环和可拆卸半环，固定半环和可拆卸半环位于两个异型固定环之间、对拼成圆环结构，异型固定环和可拆卸半环对应位置设有连接孔并通过紧固件连接，连接孔与圆心间的距离不小于连接部与圆心间的距离。
本发明的叠螺污泥脱水机，将位于脱水部的若干定环用包括可拆卸半环的异型定环组代替，在发生污泥堵轴情况时，通过拆除可拆卸半环，可以使用长杆等工具伸入叠螺体内部，松动和排放粘轴的污泥，相对于现有技术中须借助吊车拆卸减速器、抽出螺旋轴进行清理的方式，大大提高了堵轴清理的效率，减轻了工人劳动强度。
作为本发明的进一步改进，可拆卸半环位于固定半环上方，可以方便从叠螺污泥脱水机的顶部进行可拆卸半环的拆装。
作为本发明的进一步改进，可拆卸半环和固定半环的厚度不小于12mm，从而保证使用长杆等工具清泥时，有足够的空间和清泥的范围。
作为本发明的进一步改进，可拆卸半环的厚度小于固定半环的厚度，以便于插入安装。
作为本发明的进一步改进，异型固定环的厚度不小于5mm，从而保证异型固定环在与可拆卸半环通过紧固件固定时不发生变形。
作为本发明的进一步改进，可拆卸半环内侧中部设有供螺杆穿过的长槽、两侧设有供螺杆穿过的半圆形凹槽，便于可拆卸半环的从外部整体插入，直至其下沿与固定半环相抵。
作为本发明的进一步改进，可拆卸半环外侧相对于异型固定环向外凸出，在凸出部上设有把手，以便于可拆卸半环的快速拆卸和安装。
作为本发明的进一步改进，异型固定环外侧设有加宽边，加宽边上设有连接孔。由于连接孔设置在加宽边上，使得连接孔的位置裸露于整个叠螺体外，便于可拆卸半环的快速拆卸和安装。
作为本发明的进一步改进，异型定环组在脱水端均匀分布，以达到更好地清泥效果。
