申请日2018.04.12
公开(公告)日2018.07.27
IPC分类号C02F9/10; C25C1/22; C02F103/16
摘要
本发明提供了一种废水回收处理装置以及钒电解液生产系统，涉及钒电解液生产用机械设备领域。该废水回收处理装置包括废水收集池、废水碱洗处理罐、压滤机、浊水收集箱以及回收用水池，废水收集池与废水碱洗处理罐连接，废水碱洗处理罐与压滤机连接，压滤机与浊水收集箱连通，浊水收集箱与回收用水池连通，回收用水池中清洁产生的废水可再被废水收集池收集;压滤机包括机架和压滤板，机架设置有可沿机架上下滑动的安装台，压滤板的一端与机架铰接，压滤板的另一端与安装台连接。该废水回收处理装置简化了废水处理工艺，降低废水处理成本;压滤机便于清洗，有利于提升废水的压滤效果。该钒电解液生产系统能够对生产过程中产生的废水进行回收处理。
1.一种废水回收处理装置，其特征在于，其包括废水收集池、废水碱洗处理罐、压滤机、浊水收集箱以及回收用水池，所述废水收集池与所述废水碱洗处理罐连接，所述废水碱洗处理罐与所述压滤机连接，所述压滤机与所述浊水收集箱连通，所述浊水收集箱与所述回收用水池连通，所述回收用水池中清洁产生的废水可再被所述废水收集池收集;所述压滤机包括机架和压滤板，所述机架设置有可沿所述机架上下滑动的安装台，所述压滤板的一端与所述机架铰接，所述压滤板的另一端与所述安装台连接。
2.根据权利要求1所述的废水回收处理装置，其特征在于，所述机架设置有滑动腔，所述安装台的一端与所述压滤板连接，所述安装台的另一端伸出所述滑动腔，所述安装台设置有用于固定所述安装台和所述机架的定位组件。
3.根据权利要求2所述的废水回收处理装置，其特征在于，所述定位组件包括定位片和定位杆，所述定位片上开设有第一定位孔和第二定位孔，所述机架上开设有限位孔，所述限位孔通过所述定位杆与所述第一定位孔或所述第二定位孔连接以固定所述安装台和所述机架。
4.根据权利要求1所述的废水回收处理装置，其特征在于，所述废水回收处理装置还包括浊水中转池，所述浊水中转池的进液口与所述压滤机连接，所述浊水中转池的出液口与所述浊水收集箱连接。
5.根据权利要求1所述的废水回收处理装置，其特征在于，所述废水回收处理装置还包括余液罐和返液泵，所述余液罐的进液口与所述压滤机连接，所述余液罐的出液口与所述返液泵连接，所述返液泵与所述压滤机连接。
6.根据权利要求1所述的废水回收处理装置，其特征在于，所述废水碱洗处理罐连接有循环管和循环泵，所述循环管的一端与所述废水碱洗处理罐的底部连接，所述循环管的另一端与所述废水碱洗处理罐的顶部连接，所述循环泵连接至所述循环管。
7.根据权利要求1所述的废水回收处理装置，其特征在于，所述废水回收处理装置还包括蒸发浓缩罐，所述蒸发浓缩罐的进液口与所述废水收集池连接，所述蒸发浓缩罐的出液口与所述废水碱洗处理罐连接。
8.根据权利要求7所述的废水回收处理装置，其特征在于，所述废水回收处理装置还包括换热箱以及安装于所述换热箱内的换热管，所述换热管的进料口与所述废水收集池连通，所述换热管的出料口与所述蒸发浓缩罐的进料口连通，所述换热箱与所述蒸发浓缩罐的蒸汽出口连通，所述换热管的外侧设置有多个环片。
9.根据权利要求1所述的废水回收处理装置，其特征在于，所述废水回收处理装置还包括用水设备，所述回收用水池与所述用水设备连通，所述用水设备包括地面清洁水池、设备清洗池以及吸收塔中的一种或多种。
10.一种钒电解液生产系统，其特征在于，其包括如权利要求1-9任一项所述的废水回收处理装置。
说明书
废水回收处理装置以及钒电解液生产系统
技术领域
本发明涉及钒电解液生产用机械设备领域，具体而言，涉及一种废水回收处理装置以及钒电解液生产系统。
背景技术
钒电解液生产过程中，会产生大量的含硫酸氧钒的酸性废水，含硫酸氧钒的酸性废水无法直接排放，需要对其进行处理才能达到排放要求，但是处理废水的工艺复杂，要达到废水排放标准，需要的处理成本也相对较高。
发明内容
本发明的目的在于提供一种废水回收处理装置，其能够通过对废水处理和废水使用进行改进，从而实现废水的产生量和消耗量基本平衡的目的，进而实现电解液废水回收处理的目的。
本发明的另一目的在于提供一种钒电解液生产系统，其能够对生产过程中产生的废水进行回收处理，并再次利用，降低了钒电解液生产系统的成本。
本发明的实施例是这样实现的：

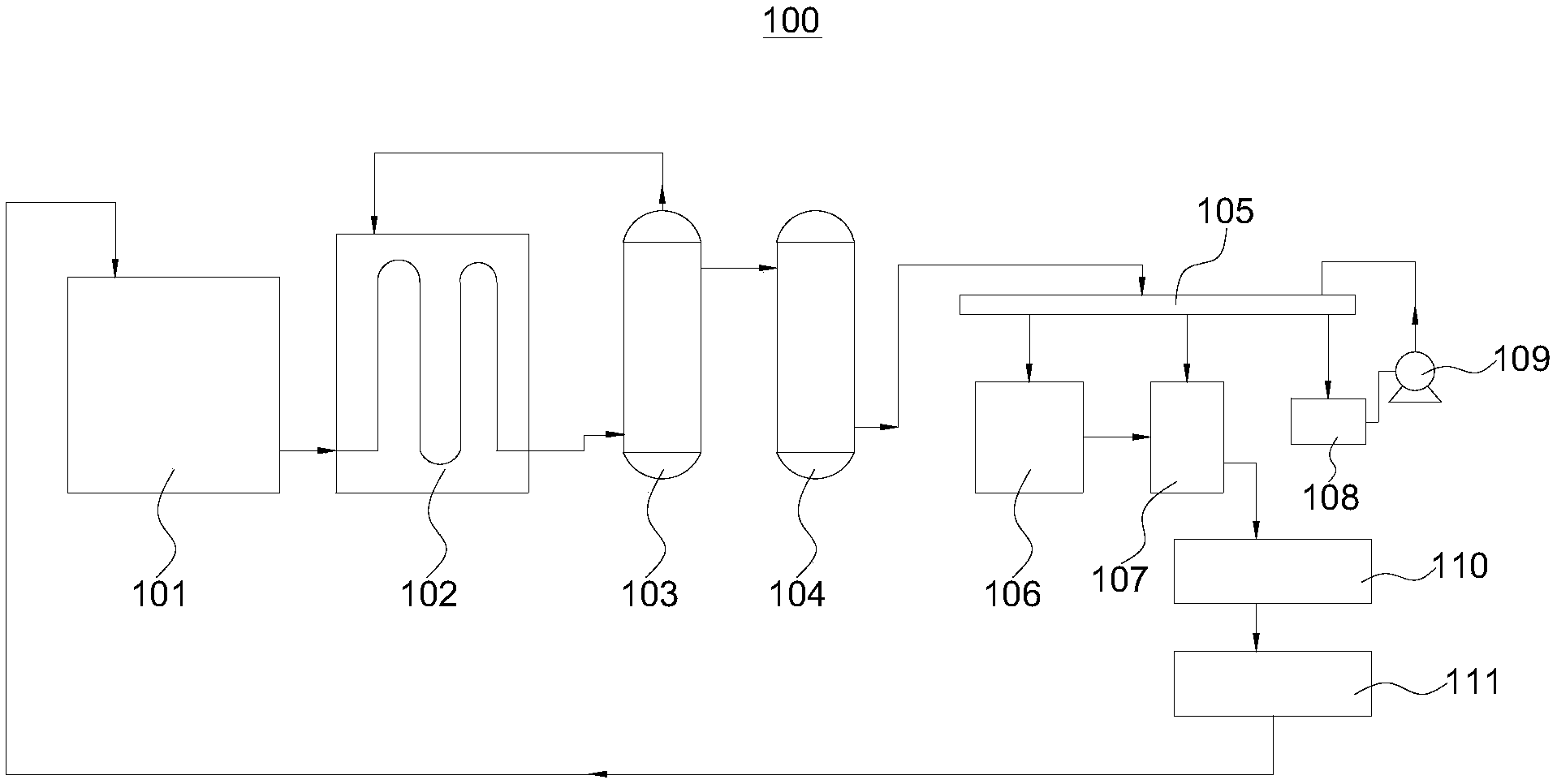

一种废水回收处理装置，其包括废水收集池、废水碱洗处理罐、压滤机、浊水收集箱以及回收用水池，废水收集池与废水碱洗处理罐连接，废水碱洗处理罐与压滤机连接，压滤机与浊水收集箱连通，浊水收集箱与回收用水池连通，回收用水池中清洁产生的废水可再被废水收集池收集;压滤机包括机架和压滤板，机架设置有可沿机架上下滑动的安装台，压滤板的一端与机架铰接，压滤板的另一端与安装台连接。
可选地，在本发明的优选实施例中，上述机架设置有滑动腔，安装台的一端与压滤板连接，安装台的另一端伸出滑动腔，安装台设置有用于固定安装台和机架的定位组件。
可选地，在本发明的优选实施例中，上述定位组件包括定位片和定位杆，定位片上开设有第一定位孔和第二定位孔，机架上开设有限位孔，限位孔通过定位杆与第一定位孔或第二定位孔连接以固定安装台和机架。
可选地，在本发明的优选实施例中，上述废水回收处理装置还包括浊水中转池，浊水中转池的进液口与压滤机连接，浊水中转池的出液口与浊水收集箱连接。
可选地，在本发明的优选实施例中，上述废水回收处理装置还包括余液罐和返液泵，余液罐的进液口与压滤机连接，余液罐的出液口与返液泵连接，返液泵与压滤机连接。
可选地，在本发明的优选实施例中，上述废水碱洗处理罐连接有循环管和循环泵，循环管的一端与废水碱洗处理罐的底部连接，循环管的另一端与废水碱洗处理罐的顶部连接，循环泵连接至循环管。
可选地，在本发明的优选实施例中，上述废水回收处理装置还包括蒸发浓缩罐，蒸发浓缩罐的进液口与废水收集池连接，蒸发浓缩罐的出液口与废水碱洗处理罐连接。
可选地，在本发明的优选实施例中，上述废水回收处理装置还包括换热箱以及安装于换热箱内的换热管，换热管的进料口与废水收集池连通，换热管的出料口与蒸发浓缩罐的进料口连通，换热箱与蒸发浓缩罐的蒸汽出口连通，换热管的外侧设置有多个环片。
可选地，在本发明的优选实施例中，上述废水回收处理装置还包括用水设备，回收用水池与用水设备连通，用水设备包括地面清洁水池、设备清洗池以及吸收塔中的一种或多种。
一种钒电解液生产系统，其包括上述废水回收处理装置。
本发明实施例的有益效果是：
本实施例提供的废水回收处理装置将钒电解液生产过程中废水利用废水收集池进行收集，集中收集后的废水进入废水碱洗处理罐进行处理，废水中的钒与碱生成沉淀，经由压滤机进行固液分离，分离后获得的浊水进入浊水收集箱进行收集，收集的浊水能够进入回收用水池供给各个用水设备用水，用水设备用水后产生的污水可进一步由废水收集池进行收集，从而实现电解液废水零排放的目的。该废水回收处理装置简化了废水处理工艺，降低的废水处理成本;节约了新水的使用量;无废水外排，同时压滤机便于清洗，有利于提升废水的压滤效果。
本发明提供的钒电解液生产系统，其能够对生产过程中产生的废水进行回收处理，并再次利用，降低了钒电解液生产系统的成本。
