申请日2018.03.12
公开(公告)日2018.08.03
IPC分类号C02F1/00; C02F9/04
摘要
本发明涉及一种污水处理装置，尤其涉及一种工厂封闭式污水处理装置。本发明要解决的技术问题是提供一种能够彻底将污水处理干净、耗费时间短、处理效率高的工厂封闭式污水处理装置。本发明提供了这样一种工厂封闭式污水处理装置，包括有底座、第一支撑杆、支撑板、第一轴承、第一转轴、滚筒、连接皮带等;底座上部安装有第一支撑杆，第一支撑杆上部安装有支撑板，第一支撑杆内侧安装有第二支撑杆，第二支撑杆上安装有电机。本发明达到了能够彻底将污水处理干净、耗费时间短、处理效率高的效果，使用本设备可以快速完成大量的污水处理工作，本装置采用封闭式的处理办法，方案新颖，结构精密，使用寿命长，实用性强，为工厂赢得较大的经济利益。
权利要求书

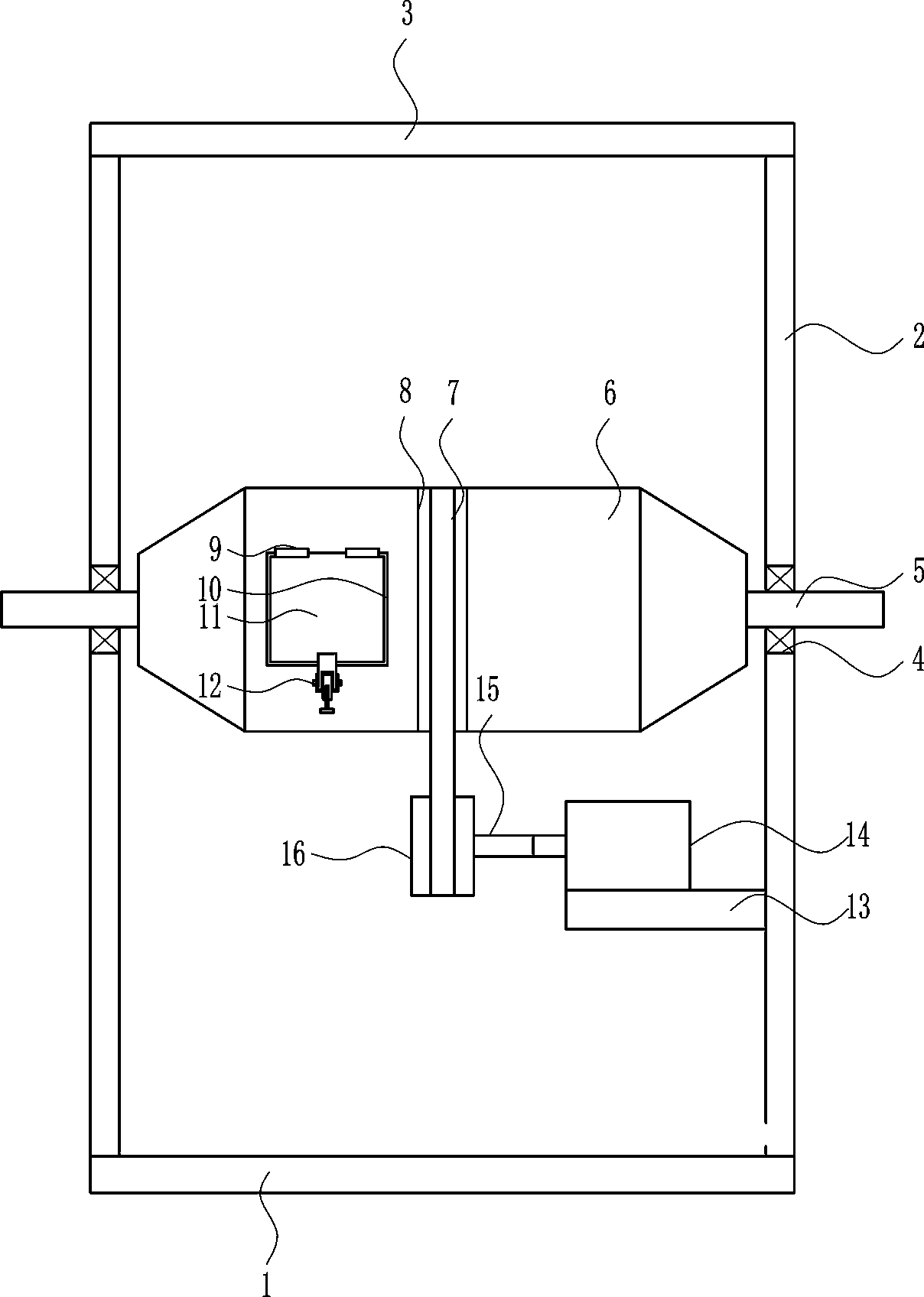

1.一种工厂封闭式污水处理装置，其特征在于，包括有底座(1)、第一支撑杆(2)、支撑板(3)、第一轴承(4)、第一转轴(5)、滚筒(6)、连接皮带(7)、第一皮带轮(8)、第一固定销(9)、密封垫(10)、门(11)、锁紧装置(12)、第二支撑杆(13)、电机(14)和第二转轴(15)，底座(1)上部安装有第一支撑杆(2)，第一支撑杆(2)上部安装有支撑板(3)，第一支撑杆(2)内侧安装有第二支撑杆(13)，第二支撑杆(13)上安装有电机(14)，电机(14)的输出轴上安装有第二转轴(15)，第二转轴(15)上安装有第二皮带轮，第一支撑杆(2)上安装有第一轴承(4)，第一轴承(4)内通过过盈连接的方式安装有第一转轴(5)，第一转轴(5)上安装有滚筒(6)，滚筒(6)中部安装有第一皮带轮(8)，第一皮带轮(8)与第二皮带轮之间安装有连接皮带(7)，滚筒(6)上安装有第一固定销(9)，第一固定销(9)上转动式安装有门(11)，门(11)与滚筒(6)之间安装有密封垫(10)，门(11)与滚筒(6)下部安装有锁紧装置(12)。
2.根据权利要求1所述的一种工厂封闭式污水 处理装置，其特征在于，锁紧装置(12)包括有卡板(121)、固定座(122)、第二固定销(123)、螺栓(125)和摆杆(126)，门(11)下部安装有卡板(121)，门(11)下部的滚筒(6)上安装有固定座(122)，固定座(122)上设有第二固定销(123)，第二固定销(123)上转动式安装有摆杆(126)，摆杆(126)上设有螺纹孔(124)，螺纹孔(124)内通过螺纹安装有螺栓(125)。
3.根据权利要求2所述的一种工厂封闭式污水处理装置，其特征在于，还包括有凸轮(16)、连接板(17)、弹簧(18)、升降杆(19)、缸体(20)、第一单向阀(21)、出水管(22)、活塞(23)、第二单向阀(24)、进水管(25)和软管(26)，第一转轴(5)上安装有凸轮(16)，底座(1)上部安装有缸体(20)，缸体(20)内滑动式安装有活塞(23)，活塞(23)上部安装有升降杆(19)，升降杆(19)上部安装有连接板(17)，连接板(17)与凸轮(16)接触，连接板(17)与缸体(20)之间安装有弹簧(18)，缸体(20)左部安装有出水管(22)，出水管(22)末端安装有软管(26)，出水管(22)内安装有第一单向阀(21)，缸体(20)右部安装有进水管(25)，进水管(25)内安装有第二单向阀(24)。
4.根据权利要求3所述的一种工厂封闭式污水处理装置，其特征在于，还包括有过滤箱(27)、连接管(28)和过滤体(29)，进水管(25)末端安装有过滤箱(27)，过滤箱(27)内设有过滤体(29)，过滤箱(27)右部安装有连接管(28)。
5.根据权利要求4所述的一种工厂封闭式污水处理装置，其特征在于，还包括有螺纹盖(30)、橡胶垫(31)和储存箱(32)，底座(1)上部安装有储存箱(32)，储存箱(32)上部安装有螺纹盖(30)，螺纹盖(30)与储存箱(32)之间设有橡胶垫(31)。
说明书
一种工厂封闭式污水处理装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种工厂封闭式污水处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
现在一些简单的步骤不能完全将污水处理干净，耗费时间长，污水处理的效率低，因此亟需研发一种能够彻底将污水处理干净、耗费时间短、处理效率高的工厂封闭式污水处理装置。
发明内容
(1)要解决的技术问题
本发明为了克服现在一些简单的步骤不能完全将污水处理干净、耗费时间长、污水处理的效率低的缺点，本发明要解决的技术问题是提供一种能够彻底将污水处理干净、耗费时间短、处理效率高的工厂封闭式污水处理装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种工厂封闭式污水处理装置，包括有底座、第一支撑杆、支撑板、第一轴承、第一转轴、滚筒、连接皮带、第一皮带轮、第一固定销、密封垫、门、锁紧装置、第二支撑杆、电机和第二转轴，底座上部安装有第一支撑杆，第一支撑杆上部安装有支撑板，第一支撑杆内侧安装有第二支撑杆，第二支撑杆上安装有电机，电机的输出轴上安装有第二转轴，第二转轴上安装有第二皮带轮，第一支撑杆上安装有第一轴承，第一轴承内通过过盈连接的方式安装有第一转轴，第一转轴上安装有滚筒，滚筒中部安装有第一皮带轮，第一皮带轮与第二皮带轮之间安装有连接皮带，滚筒上安装有第一固定销，第一固定销上转动式安装有门，门与滚筒之间安装有密封垫，门与滚筒下部安装有锁紧装置。
优选地，锁紧装置包括有卡板、固定座、第二固定销、螺栓和摆杆，门下部安装有卡板，门下部的滚筒上安装有固定座，固定座上设有第二固定销，第二固定销上转动式安装有摆杆，摆杆上设有螺纹孔，螺纹孔内通过螺纹安装有螺栓。
优选地，还包括有凸轮、连接板、弹簧、升降杆、缸体、第一单向阀、出水管、活塞、第二单向阀、进水管和软管，第一转轴上安装有凸轮，底座上部安装有缸体，缸体内滑动式安装有活塞，活塞上部安装有升降杆，升降杆上部安装有连接板，连接板与凸轮接触，连接板与缸体之间安装有弹簧，缸体左部安装有出水管，出水管末端安装有软管，出水管内安装有第一单向阀，缸体右部安装有进水管，进水管内安装有第二单向阀。
优选地，还包括有过滤箱、连接管和过滤体，进水管末端安装有过滤箱，过滤箱内设有过滤体，过滤箱右部安装有连接管。
优选地，还包括有螺纹盖、橡胶垫和储存箱，底座上部安装有储存箱，储存箱上部安装有螺纹盖，螺纹盖与储存箱之间设有橡胶垫。
工作原理：人工打开锁紧装置，将门打开，然后将污水和化学药剂放入滚筒内，然后用锁紧装置将门锁紧，人工启动电机不断转动，通过第二转轴使第二皮带轮不断转动，通过连接皮带使第二皮带轮不断转动，带动滚筒不断转动，使污水在滚筒内不断搅拌，完成污水净化处理。
因为锁紧装置包括有卡板、固定座、第二固定销、螺栓和摆杆，门下部安装有卡板，门下部的滚筒上安装有固定座，固定座上设有第二固定销，第二固定销上转动式安装有摆杆，摆杆上设有螺纹孔，螺纹孔内通过螺纹安装有螺栓，人工旋转螺栓，使螺栓上升，然后向上摆动摆杆，使摆杆与卡板垂直，然后旋转螺栓，使螺栓卡住卡板，防止污水流出来。
因为还包括有凸轮、连接板、弹簧、升降杆、缸体、第一单向阀、出水管、活塞、第二单向阀、进水管和软管，第一转轴上安装有凸轮，底座上部安装有缸体，缸体内滑动式安装有活塞，活塞上部安装有升降杆，升降杆上部安装有连接板，连接板与凸轮接触，连接板与缸体之间安装有弹簧，缸体左部安装有出水管，出水管末端安装有软管，出水管内安装有第一单向阀，缸体右部安装有进水管，进水管内安装有第二单向阀第二转轴不断转动，使凸轮不断转动，通过连接板使升降杆不断上下移动，使活塞不断上下移动，使污水从进水管进入，从出水管流出，经过软管排放到滚筒内。
因为还包括有过滤箱、连接管和过滤体，进水管末端安装有过滤箱，过滤箱内设有过滤体，过滤箱右部安装有连接管，污水进入进水管之前，先经过连接管和过滤箱，过滤箱内的过滤体先对污水进行一次初步的过滤，处理效果更好。
因为还包括有螺纹盖、橡胶垫和储存箱，底座上部安装有储存箱，储存箱上部安装有螺纹盖，螺纹盖与储存箱之间设有橡胶垫，人工打开螺纹盖，可以将处理完的污水放到储存箱内，橡胶垫可以增加储存箱的气密性。
(3)有益效果
本发明达到了能够彻底将污水处理干净、耗费时间短、处理效率高的效果，使用本设备可以快速完成大量的污水处理工作，本装置采用封闭式的处理办法，方案新颖，结构精密，使用寿命长，实用性强，为工厂赢得较大的经济利益。
