申请日2018.03.12
公开(公告)日2018.08.14
IPC分类号C02F9/10; B01D46/10; B01D46/42; B01D53/04; C02F103/34
摘要
本发明公开了一种玻璃钢管道制造用污水处理装置，涉及玻璃钢管道制造技术领域。包括污水处理机构，污水处理机构顶部设置有支架，支架顶部固定有气体处理机构，污水处理机构包括加热箱，加热箱一侧通过管道连通有沉淀箱，沉淀箱一侧通过管道连通有放药箱，沉淀箱周侧面通过管道连通有机械过滤器，机械过滤器的出水口通过管道连通有净水消毒箱。本发明通过加热箱内部污水蒸发的有毒物质和污染物质被鼓风机抽入过滤吸附箱内部，经过过滤吸附箱、催化燃烧器和冷凝器的净化处理，解决了现有的玻璃钢管道制造用污水处理装置污水中含有的有毒物质挥发损害工作人员和空气污染的问题。
权利要求书

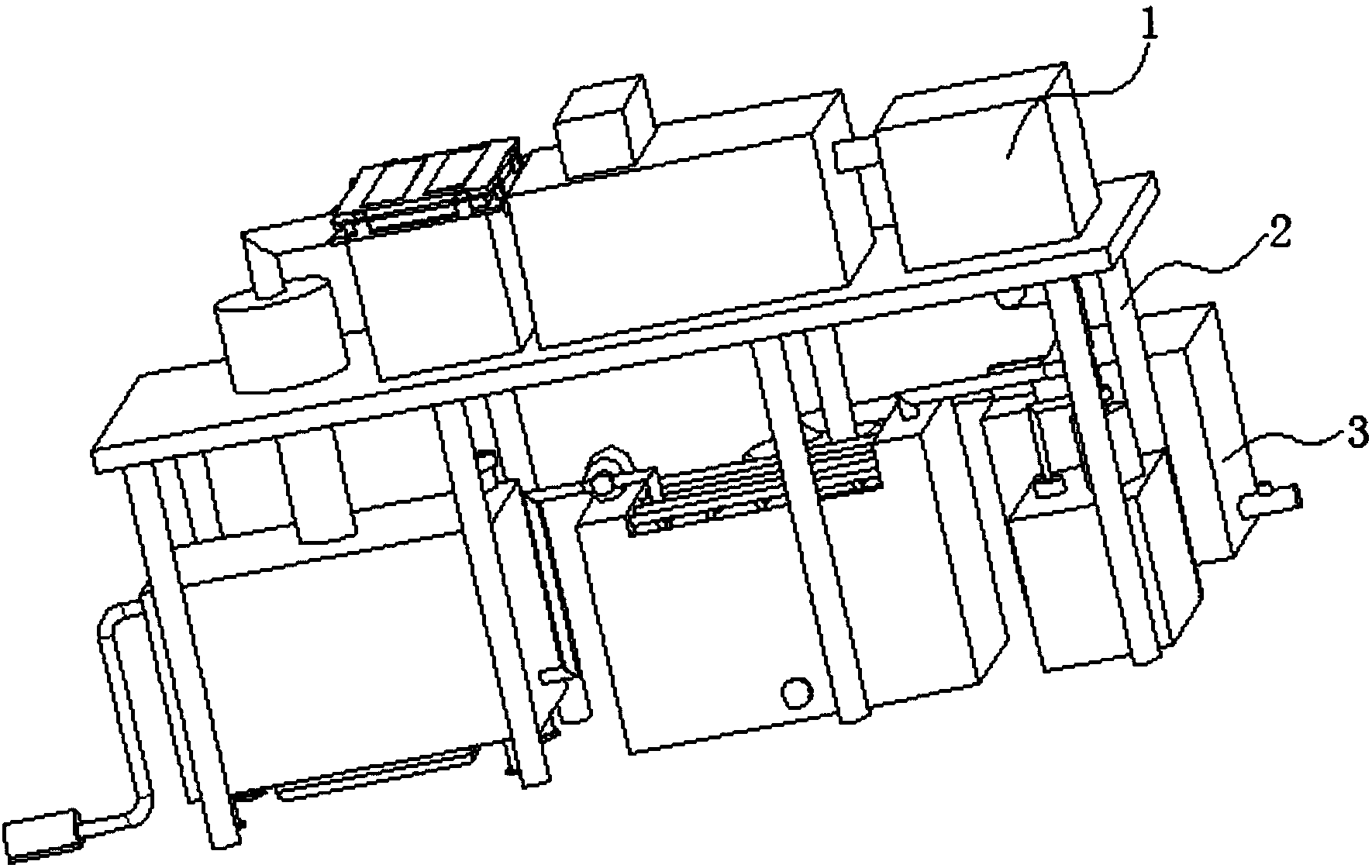

1.一种玻璃钢管道制造用污水处理装置，包括污水 处理机构(1)，其特征在于：所述污水处理机构(1)顶部设置有支架(2)，所述支架(2)顶部固定有气体处理机构(3);
所述污水处理机构(1)包括加热箱(4)，所述加热箱(4)一侧通过管道连通有沉淀箱(5)，所述沉淀箱(5)一侧通过管道连通有放药箱(6)，所述沉淀箱(5)周侧面通过管道连通有机械过滤器(7)，所述机械过滤器(7)的出水口通过管道连通有净水消毒箱(8);
所述气体处理机构(3)包括鼓风机(9)，所述鼓风机(9)的进气口通过连接管(10)与加热箱(4)顶部连通，所述鼓风机(9)的出气口通过管道连通有过滤吸附箱(11)，所述过滤吸附箱(11)一侧通过管道连通有催化燃烧器(12)，所述催化燃烧器(12)一侧通过管道连通有冷凝器(13)，所述冷凝器(13)的出水口通过管道与净水消毒箱(8)连通;
所述加热箱(4)底部固定有加热器(401)，所述加热箱(4)一侧通过管道连通有吸料泵(402)，所述加热箱(4)一表面贯穿固定有进气管(403)，所述进气管(403)上设置有单向阀(404);
所述沉淀箱(5)顶部一侧固定有分流箱(501)，所述分流箱(501)一侧并排固定连通有若干分流管(502)，所述分流管(502)周侧面沿轴向方向并排固定连通有若干出水管(503)，所述分流箱(501)另一侧通过管道连通有输送泵(504);
所述过滤吸附箱(11)包括箱体(1101)和箱盖(1102)，所述箱体(1101)内部并排固定有过滤板(1103)和活性炭吸附板(1104)，所述箱体(1101)内腔底部并排固定有若干陶瓷卡条(1105)，所述箱体(1101)外表面套接固定有固定板(1106)，所述固定板(1106)一表面固定有若干锁头(1107)，所述箱体(1101)两侧分别贯穿固定有进料管(1108)和出料管(1109);
所述箱盖(1102)中部镶嵌有观察板(1110)，所述箱盖(1102)周侧面固定有若干锁扣(1111)，所述锁头(1107)与锁扣(1111)相匹配，所述箱盖(1102)一表面并排固定有若干陶瓷封条(1112)，所述箱盖(1102)一表面固定有橡胶环(1113)和若干橡胶条(1114)。
2.根据权利要求1所述的一种玻璃钢管道制造用污水处理装置，其特征在于，所述加热箱(4)底部呈矩形状均匀固定有若干支撑杆(405)，所述支撑杆(405)的高度大于加热器(401)的厚度。
3.根据权利要求1所述的一种玻璃钢管道制造用污水处理装置，其特征在于，所述输送泵(504)通过送药管(505)与放药箱(6)连通，所述送药管(505)上设置有流量计(506)。
4.根据权利要求1所述的一种玻璃钢管道制造用污水处理装置，其特征在于，所述观察板(1110)为矩形板，所述观察板(1110)由PTEE材料制成。
5.根据权利要求1所述的一种玻璃钢管道制造用污水处理装置，其特征在于，所述陶瓷卡条(1105)为U形结构，所述陶瓷封条(1112)为矩形结构，所述陶瓷卡条(1105)与陶瓷封条(1112)相对设置。
6.根据权利要求1所述的一种玻璃钢管道制造用污水处理装置，其特征在于，所述支架(2)底部固定有若干支撑腿(201)，所述支撑腿(201)为圆柱体结构。
说明书
一种玻璃钢管道制造用污水处理装置
技术领域
本发明属于玻璃钢管道制造技术领域，特别是涉及一种玻璃钢管道制造用污水处理装置。
背景技术
玻璃钢管道是一种轻质、高强、耐腐蚀的非金属管道，它是具有树脂基体重的玻璃纤维按工艺要求逐层缠绕在旋转的芯模上，并在纤维之间远距离均匀地铺上石英砂作为夹砂层，其管壁结构合理先进，能充分发挥材料的作用，在满足使用强度的前题下，提高了钢度，保证了产品的稳定性和可靠性，被广大用户所接受。
在玻璃钢管道制造的时候会产生污水，而污水含有树脂中的苯乙烯等有毒物质挥发会对人体造成危害，从而影响了工作人员的身心健康，同时进行污水处理时挥发的气体会造成空气污染影响空气环境，而利用简单的过滤板和活性炭吸附板处理会出现净化效果不佳的情况，无法满足使用者的使用效果。
发明内容
本发明的目的在于提供一种玻璃钢管道制造用污水处理装置，通过加热箱内部污水蒸发的有毒物质和污染物质被鼓风机抽入过滤吸附箱内部，经过过滤吸附箱、催化燃烧器和冷凝器的净化处理，解决了现有的玻璃钢管道制造用污水处理装置污水中含有的有毒物质挥发损害工作人员和空气污染的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种玻璃钢管道制造用污水处理装置，包括污水处理机构，所述污水处理机构顶部设置有支架，所述支架顶部固定有气体处理机构;
所述污水处理机构包括加热箱，所述加热箱一侧通过管道连通有沉淀箱，所述沉淀箱一侧通过管道连通有放药箱，所述沉淀箱周侧面通过管道连通有机械过滤器，所述机械过滤器的出水口通过管道连通有净水消毒箱;
所述气体处理机构包括鼓风机，所述鼓风机的进气口通过连接管与加热箱顶部连通，所述鼓风机的出气口通过管道连通有过滤吸附箱，所述过滤吸附箱一侧通过管道连通有催化燃烧器，所述催化燃烧器一侧通过管道连通有冷凝器，所述冷凝器的出水口通过管道与净水消毒箱连通;
所述加热箱底部固定有加热器，所述加热箱一侧通过管道连通有吸料泵，所述加热箱一表面贯穿固定有进气管，所述进气管上设置有单向阀;
所述沉淀箱顶部一侧固定有分流箱，所述分流箱一侧并排固定连通有若干分流管，所述分流管周侧面沿轴向方向并排固定连通有若干出水管，所述分流箱另一侧通过管道连通有输送泵;
所述过滤吸附箱包括箱体和箱盖，所述箱体内部并排固定有过滤板和活性炭吸附板，所述箱体内腔底部并排固定有若干陶瓷卡条，所述箱体外表面套接固定有固定板，所述固定板一表面固定有若干锁头，所述箱体两侧分别贯穿固定有进料管和出料管;
所述箱盖中部镶嵌有观察板，所述箱盖周侧面固定有若干锁扣，所述锁头与锁扣相匹配，所述箱盖一表面并排固定有若干陶瓷封条，所述箱盖一表面固定有橡胶环和若干橡胶条。
进一步地，所述加热箱底部呈矩形状均匀固定有若干支撑杆，所述支撑杆的高度大于加热器的厚度。
进一步地，所述输送泵通过送药管与放药箱连通，所述送药管上设置有流量计。
进一步地，所述观察板为矩形板，所述观察板由PTEE材料制成。
进一步地，所述陶瓷卡条为U形结构，所述陶瓷封条为矩形结构，所述陶瓷卡条与陶瓷封条相对设置。
进一步地，所述支架底部固定有若干支撑腿，所述支撑腿为圆柱体结构。
本发明具有以下有益效果：
1、本发明通过吸料泵将污水抽出排到加热箱内部，加热器运行对加热箱内部的污水进行加热处理，污水中含有的有毒物质和污染物质受热蒸发为气体被鼓风机抽入过滤吸附箱内部，排到过滤吸附箱内部的气体经过过滤板的过滤以及活性炭吸附板的吸附排到催化燃烧器内部进行催化燃烧进行净化处理，净化完毕后气体排到冷凝器中进行冷凝处理，冷凝水经过管道排到净水消毒箱内部，净化气体排到大气中，具有污水处理的同时避免了污水中含有的有毒物质挥发损害工作人员的问题，同时避免了空气污染，满足了使用者的使用效果。
2、本发明通过打开锁头，能够向上将箱盖取出，将过滤板和活性炭吸附板抽出箱体，更换新的过滤板和活性炭吸附板顺着两个陶瓷卡条向下插入箱体内部，将箱盖一表面的橡胶环和橡胶条形成的空间与箱体顶部相配合插入，能够密封箱体和箱盖的间隙，此时陶瓷封条和陶瓷卡条的配合将过滤板和活性炭吸附板包住进行密封处理，将锁头锁在锁扣上，便于更换过滤板和活性炭吸附板的同时具有极好的密封效果，节省了人力物力的使用，提高了气体的净化效率。
