申请日2018.05.21
公开(公告)日2018.12.07
IPC分类号G01K1/14
摘要
污水处理管道上热电阻的安装装置，涉及一种污水处理管道上的热电阻的安装装置，具体为热电阻的安装装置的制造技术领域。本实用新型包括管道、热电阻;在管道上设有通孔，在通孔内设置安装件，安装件的中心轴向设有热电阻安装孔，热电阻安装孔由大直径段和小直径段组成;小直径段设置于大直径段的下方;大直径段内环壁设有与热电阻配合的螺纹，热电阻伸入热电阻安装孔内且上端与热电阻安装孔螺纹连接;在小直径段上端的大直径段底部设有密封圈。本实用新型密封性很好，在拆装过程中，管道中的介质不会溢出，能保持热电阻拆装的简洁性。此装置结构简单，成本低廉。
翻译权利要求书
1.污水处理管道上热电阻的安装装置，包括管道、热电阻;其特征在于：在所述管道上设有通孔，在所述通孔内设置安装件，所述安装件的中心轴向设有热电阻安装孔，所述热电阻安装孔由大直径段和小直径段组成;所述小直径段设置于大直径段的下方;所述大直径段内环壁设有与热电阻配合的螺纹，所述热电阻伸入热电阻安装孔内且上端与热电阻安装孔螺纹连接;在小直径段上端的大直径段底部设有密封圈。
说明书
污水处理管道上热电阻的安装装置
技术领域
本实用新型涉及一种污水处理管道上热电阻的安装装置，具体为热电阻的安装装置的制造技术领域。
背景技术
现代污水处理管道中的热电阻更换，维修麻烦，容易介质喷出，需要停产后才能实施。
实用新型内容
本实用新型目的在于针对以上问题，提供一种方便检修和维护，直接拆装，无溢流，简洁方便的污水处理管道上热电阻的安装装置。

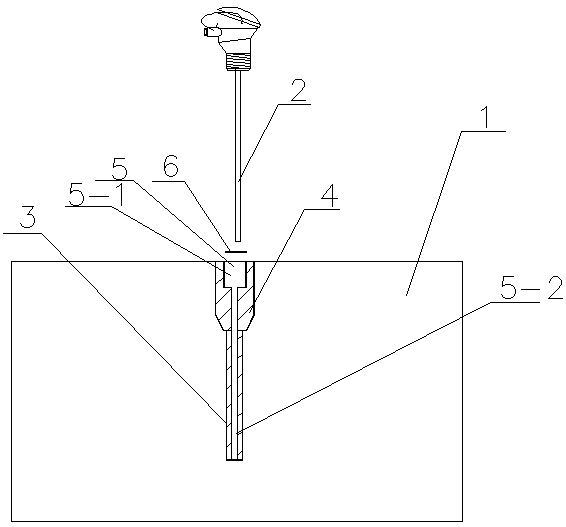

本实用新型包括管道、热电阻;在所述管道上设有通孔，在所述通孔内设置安装件，所述安装件的中心轴向设有热电阻安装孔，所述热电阻安装孔由大直径段和小直径段组成;所述小直径段设置于大直径段的下方;所述大直径段内环壁设有与热电阻配合的螺纹，所述热电阻伸入热电阻安装孔内且上端与热电阻安装孔螺纹连接;在小直径段上端的大直径段底部设有密封圈。
本实用新型密封性很好，在拆装过程中，管道中的介质不会溢出，能保持热电阻拆装的简洁性。此装置结构简单，成本低廉。
