申请日2018.04.12
公开(公告)日2018.09.07
IPC分类号B01D36/02
摘要
本发明公开了一种回字形污水净化系统，包括有回字形的回旋水道，回旋水道一端为进水口，另一端为出水口，回旋水道底面呈波浪状，回旋水道的进水口处设置有多个过滤网，沿回旋水道长度间隔排布有过滤芯，过滤芯包括有过滤袋、活性炭颗粒，过滤袋包裹活性炭颗粒外;回旋水道的底面自进水口至出水口坡度减低，且回旋水道的进水口连接污水管，回旋水道的出水口连接净水管。本发明采用回字形结构形式，大大减低了占用面积，提高了污水净化效果。
权利要求书
1.一种回字形污水净化系统，包括有回字形的回旋水道，其特征在于，回旋水道一端为进水口，另一端为出水口，回旋水道底面呈波浪状，回旋水道的进水口处设置有多个过滤网，沿回旋水道长度间隔排布有过滤芯，过滤芯内设有过水通道，过滤芯包括有过滤袋、活性炭颗粒，过滤袋包裹活性炭颗粒外;回旋水道的底面自进水口至出水口坡度减低，且回旋水道的进水口连接污水管，回旋水道的出水口连接净水管。
2.根据权利要求1所述回字形污水净化系统，其特征在于，所述的过滤网竖向插合于回旋水道的横截面上，距进水口渐远的过滤网的筛孔孔径逐渐减小。
3.根据权利要求1所述回字形污水净化系统，其特征在于，所述的过滤袋材质为玻璃纤维。
4.根据权利要求1所述回字形污水净化系统，其特征在于，所述的回旋水道拐角处设有内倒角。
说明书
一种回字形污水净化系统
技术领域
本发明涉及污水处理领域，具体属于一种回字形污水净化系统。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，目前的污水净化系统存在着占用面积大、制作成本高，且过滤网结构容易被杂质堆积发生堵塞，因此有必要进行改进。
发明内容
本发明的目的是提供一种回字形污水净化系统，采用回字形结构形式，大大减低了占用面积，提高了污水净化效果。
本发明采用的技术方案如下：

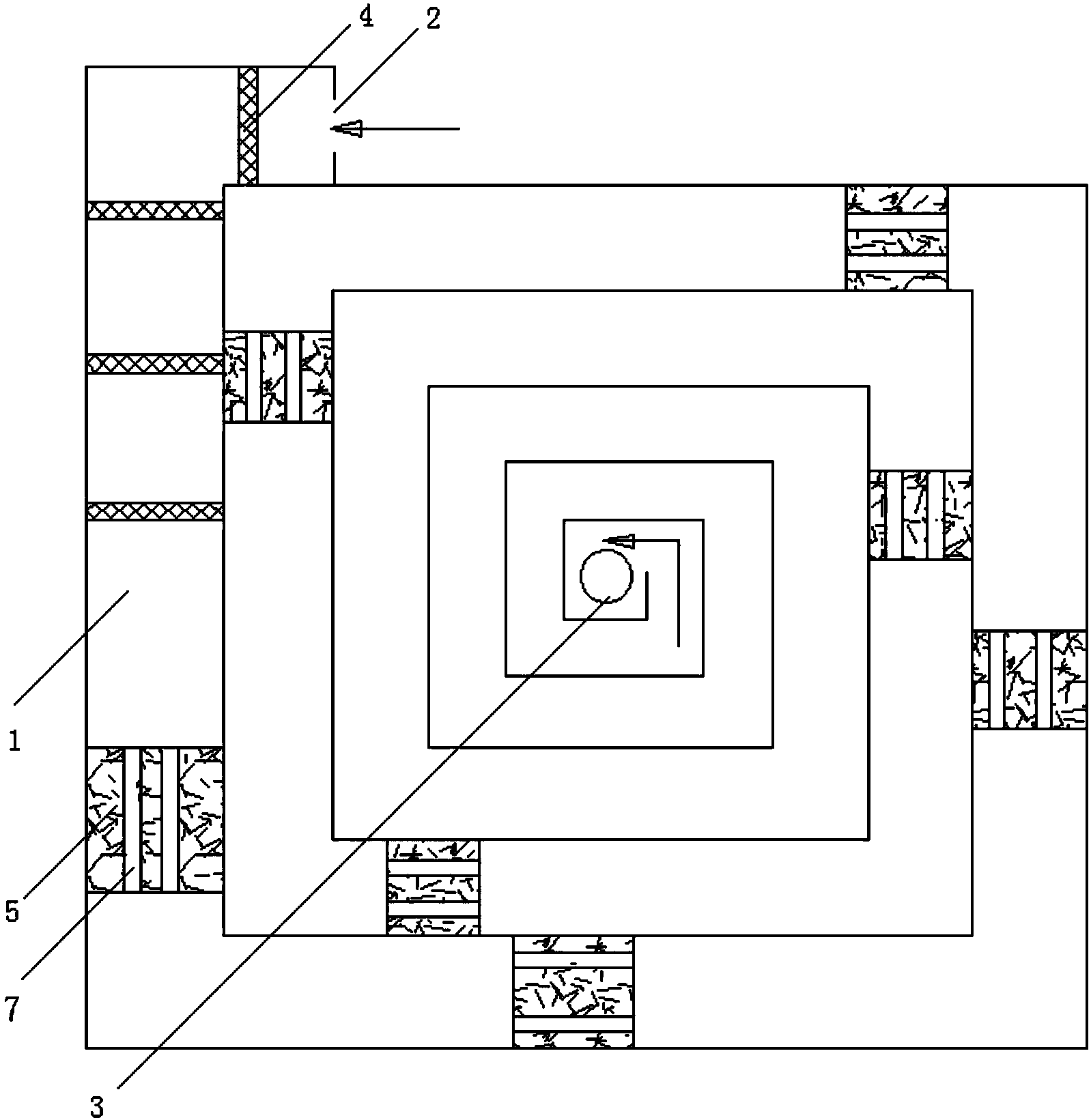

一种回字形污水净化系统，包括有回字形的回旋水道，回旋水道一端为进水口，另一端为出水口，回旋水道底面呈波浪状，回旋水道的进水口处设置有多个过滤网，沿回旋水道长度间隔排布有过滤芯，过滤芯内设有过水通道，过滤芯包括有过滤袋、活性炭颗粒，过滤袋包裹活性炭颗粒外;回旋水道的底面自进水口至出水口坡度减低，且回旋水道的进水口连接污水管，回旋水道的出水口连接净水管。
所述的过滤网竖向插合于回旋水道的横截面上，距进水口渐远的过滤网的筛孔孔径逐渐减小。
所述的过滤袋材质为玻璃纤维。
所述的回旋水道拐角处设有内倒角。
本发明采用回字形结构形式，污水由回旋水道的进水口进入，通过多层过滤网对污水中的冗杂物进行初级过滤，初级过滤后的污水沿回旋水道进入过滤芯，通过过滤芯吸附污水中的细小颗粒物等杂质，最终通过回旋水道的出水口排出。本发明采用回字形结构形式，大大减低了占用面积，提高了污水净化效果。
