申请日2018.05.18
公开(公告)日2018.09.28
IPC分类号B01D53/78; B01D53/40; B01D50/00; B01D29/03; B01D29/96
摘要
本发明提供一种工业废气废水环保处理装置，涉及工业设备领域，包括下过滤箱，下过滤箱的顶部固定安装有第一过滤箱，且第一过滤箱靠近下过滤箱的一侧表面开设有过滤孔，下过滤箱的底部活动连接有回收箱，第一过滤箱的左侧设置有调节箱，第一过滤箱的右侧通过输气管固定连接有第二过滤箱。该工业废气废水环保处理装置，通过驱动电机带动主动轮转动，主动轮带动从动轮转动，从动轮带动丝杠转动，丝杠在转动时丝杠滑块能够带动过滤板横向移动，能够将过滤板移出下过滤箱，方便对过滤板进行清洗，将过滤膜板沿着横向滑槽移动，移动至滑槽最外侧时将过滤膜板内部的过滤膜取出，尽可能降低过滤设备清洗的麻烦程度。
翻译权利要求书

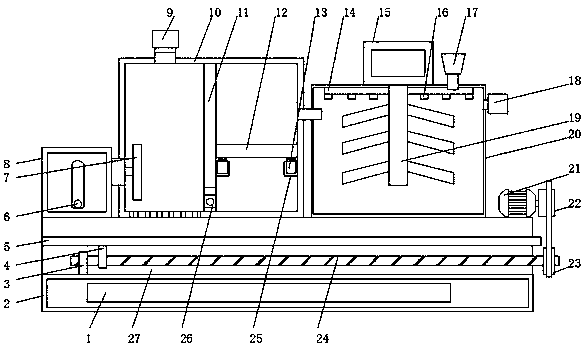

1.一种工业废气废水环保处理装置，包括下过滤箱(27)，其特征在于：所述下过滤箱(27)的顶部固定安装有第一过滤箱(10)，且第一过滤箱(10)靠近下过滤箱(27)的一侧表面开设有过滤孔，所述下过滤箱(27)的底部活动连接有回收箱(2)，所述第一过滤箱(10)的左侧设置有调节箱(8)，所述第一过滤箱(10)的右侧通过输气管固定连接有第二过滤箱(20)，所述调节箱(8)的正面活动连接有旋转把手(6)，所述调节箱(8)内腔的底部固定安装有安装座(34)，所述调节箱(8)内腔的左右两侧均通过轴承固定连接有旋转杆(32)，两个旋转杆(32)的外表面均活动套接有转轮(30)，所述调节箱(8)的内侧设置有推动条(28)，所述推动条(28)的右端依次贯穿调节箱(8)和第一过滤箱(10)并延伸至第一过滤箱(10)的内部，所述第一过滤箱(10)内部靠近调节箱(8)的一侧设置有推板(7)，所述推动条(28)位于第一过滤箱(10)内部的一端与推板(7)固定连接，所述第一过滤箱(10)的顶部固定连接有进气管(9)，所述第一过滤箱(10)的内部设置有隔板(11)，所述隔板(11)的下端镶嵌设置有单向气阀(26)，所述隔板(11)的右侧设置有过滤膜板(12)，所述第二过滤箱(20)的顶部固定安装有电机(15)，所述电机(15)的输出端通过联轴器固定连接有转动轴(19)，所述转动轴(19)远离电机(15)的一端贯穿第二过滤箱(20)并延伸至第二过滤箱(20)的内部，所述第二过滤箱(20)的右侧固定安装有气体回收装置(18)。
2.根据权利要求1所述的一种工业废气废水环保处理装置，其特征在于：所述隔板(11)和第一过滤箱(10)的右侧内壁上均固定连接有微支撑板(25)，所述微支撑板(25)的上表面开设有横向滑槽(13)，所述横向滑槽(13)通过其内部设置的滑块与过滤膜板(12)的下表面滑动连接。
3.根据权利要求1所述的一种工业废气废水环保处理装置，其特征在于：所述下过滤箱(27)上表面的右侧固定安装有驱动电机(21)，所述下过滤箱(27)的内部横向设置有过滤板(5)，所述过滤板(5)的下侧设置有丝杠(24)，所述丝杠(24)的右端贯穿下过滤箱(27)并延伸至下过滤箱(27)的外部，所述丝杠(24)的左端通过固定座(3)与下过滤箱(27)的内壁固定连接，所述丝杠(24)的表面设置有丝杠滑块(4)，且丝杠(24)通过丝杠滑块(4)与过滤板(5)滑动连接，所述驱动电机(21)通过其一侧设置的转轴传动连接有主动轮(22)，所述主动轮(22)通过其表面设置的传动带传动连接有从动轮(23)，所述丝杠(24)位于下过滤箱(27)外部的一端与从动轮(23)的轴心处固定连接。
4.根据权利要求1所述的一种工业废气废水环保处理装置，其特征在于：所述回收箱(2)内腔的底部固定安装有底板(37)，所述底板(37)的顶部开设有滑槽(38)，所述回收箱(2)的内部设置有垃圾桶(36)，所述垃圾桶(36)通过滑槽(38)内部的滑块与底板(37)滑动连接，所述回收箱(2)通过其左侧的合页铰接有箱门(35)，所述箱门(35)的上侧固定安装有观察窗(1)，所述箱门(35)的四周均固定安装有密封圈。
5.根据权利要求1所述的一种工业废气废水环保处理装置，其特征在于：所述第二过滤箱(20)内腔的顶部固定安装有注液管(14)，所述注液管(14)的底部固定安装有均匀分布的喷头(16)，所述注液管(14)右端的上表面固定连接有入液斗(17)，所述入液斗(17)的另一端穿过第二过滤箱(20)的顶部并延伸至第二过滤箱(20)的外部。
6.根据权利要求1所述的一种工业废气废水环保处理装置，其特征在于：所述安装座(34)的上侧设置有齿轮(33)，所述齿轮(33)通过其两侧设置的转轴与安装座(34)铰接，两个转轮(30)之间通过齿条带(31)传动连接，所述齿条带(31)的上表面固定连接有支撑架(29)，所述支撑架(29)远离齿条带(31)的一端与推动条(28)固定连接，所述齿条带(31)的下表面设置有与齿轮(33)相啮合的齿牙，所述旋转把手(6)的活动端与齿轮(33)两侧的转轴活动连接。
说明书
一种工业废气废水环保处理装置
技术领域
本发明涉及工业设备技术领域，具体为一种工业废气废水环保处理装置。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此对于保护环境来说，工业废水的处理比城市污水的处理更为重要。工业废气废水处理装置在处理废气废水之后需要进行清理，但是现有的工业废气废水处理装置的过滤板这类清理装置采用固定的设计，拆卸比较困难，影响废气废水的处理，给清理带来一定的困扰。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种工业废气废水环保处理装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种工业废气废水环保处理装置，包括下过滤箱，所述下过滤箱的顶部固定安装有第一过滤箱，且第一过滤箱靠近下过滤箱的一侧表面开设有过滤孔，所述下过滤箱的底部活动连接有回收箱，所述第一过滤箱的左侧设置有调节箱，所述第一过滤箱的右侧通过输气管固定连接有第二过滤箱，所述调节箱的正面活动连接有旋转把手，所述调节箱内腔的底部固定安装有安装座，所述调节箱内腔的左右两侧均通过轴承固定连接有旋转杆，两个旋转杆的外表面均活动套接有转轮，所述调节箱的内侧设置有推动条，所述推动条的右端依次贯穿调节箱和第一过滤箱并延伸至第一过滤箱的内部，所述第一过滤箱内部靠近调节箱的一侧设置有推板，所述推动条位于第一过滤箱内部的一端与推板固定连接，所述第一过滤箱的顶部固定连接有进气管，所述第一过滤箱的内部设置有隔板，所述隔板的下端镶嵌设置有单向气阀，所述隔板的右侧设置有过滤膜板，所述第二过滤箱的顶部固定安装有电机，所述电机的输出端通过联轴器固定连接有转动轴，所述转动轴远离电机的一端贯穿第二过滤箱并延伸至第二过滤箱的内部，所述第二过滤箱的右侧固定安装有气体回收装置。
优选的，所述隔板和第一过滤箱的右侧内壁上均固定连接有微支撑板，所述微支撑板的上表面开设有横向滑槽，所述横向滑槽通过其内部设置的滑块与过滤膜板的下表面滑动连接。
优选的，所述下过滤箱上表面的右侧固定安装有驱动电机，所述下过滤箱的内部横向设置有过滤板，所述过滤板的下侧设置有丝杠，所述丝杠的右端贯穿下过滤箱并延伸至下过滤箱的外部，所述丝杠的左端通过固定座与下过滤箱的内壁固定连接，所述丝杠的表面设置有丝杠滑块，且丝杠通过丝杠滑块与过滤板滑动连接，所述驱动电机通过其一侧设置的转轴传动连接有主动轮，所述主动轮通过其表面设置的传动带传动连接有从动轮，所述丝杠位于下过滤箱外部的一端与从动轮的轴心处固定连接。
优选的，所述回收箱内腔的底部固定安装有底板，所述底板的顶部开设有滑槽，所述回收箱的内部设置有垃圾桶，所述垃圾桶通过滑槽内部的滑块与底板滑动连接，所述回收箱通过其左侧的合页铰接有箱门，所述箱门的上侧固定安装有观察窗，所述箱门的四周均固定安装有密封圈。
优选的，所述第二过滤箱内腔的顶部固定安装有注液管，所述注液管的底部固定安装有均匀分布的喷头，所述注液管右端的上表面固定连接有入液斗，所述入液斗的另一端穿过第二过滤箱的顶部并延伸至第二过滤箱的外部。
优选的，所述安装座的上侧设置有齿轮，所述齿轮通过其两侧设置的转轴与安装座铰接，两个转轮之间通过齿条带传动连接，所述齿条带的上表面固定连接有支撑架，所述支撑架远离齿条带的一端与推动条固定连接，所述齿条带的下表面设置有与齿轮相啮合的齿牙，所述旋转把手的活动端与齿轮两侧的转轴活动连接。
(三)有益效果
本发明提供了一种工业废气废水环保处理装置。具备以下有益效果：
1、该工业废气废水环保处理装置，通过驱动电机带动主动轮转动，主动轮带动从动轮转动，从动轮带动丝杠转动，丝杠在转动时丝杠滑块能够带动过滤板横向移动，能够将过滤板移出下过滤箱，方便对过滤板进行清洗，将过滤膜板沿着横向滑槽移动，移动至滑槽最外侧时将过滤膜板内部的过滤膜取出，尽可能降低过滤设备清洗的麻烦程度。
2、该工业废气废水环保处理装置，通过转动旋转把手来带动齿轮转动，也可以通过其他现有转动设备来带动齿轮转动，齿轮与齿条带下表面的齿牙啮合，能够在转动时带动齿条带绕着两个转轮来回转动，齿条带通过支撑架将推动条移出调节箱，推动条向右移动时推动推板向靠近第一过滤箱内侧移动迫使废水与隔板接触，通过在第二过滤箱内腔的顶部安装喷头和注液管，通过入液斗将碱液均匀倒入第二过滤箱中与废气的中酸性中和，电机带动转动轴两侧的搅拌叶片转动，可以使碱液与废气充分结合反应，加快废气的处理，表面废气污染空气。
