申请日2018.05.17
公开(公告)日2018.07.31
IPC分类号C02F9/02
摘要
本发明公开了一种油污车间清扫污水收集处理装置，包括一箱体、带阀门的排水管，所述箱体内部设置有第一立板和第二立板，所述第一立板和第二立板将所述箱体依次分割成第一污水区、第二污水区和第三污水区，所述第一污水区和第二污水区通过第一立板底部开设的通道连通，所述第二污水区和第三污水区通过第二立板底部开设的通道连通，所述通道内设置有过滤装置，所述箱体顶板的第一污水区处为冲孔板，所述冲孔板可拆卸安装，所述带阀门的排水管设置在所述箱体第三污水区的侧壁或底板上，所述第三污水区通过所述带阀门的排水管与箱体外部连通。本发明结构简单、使用方便，可以对污水进行油水分离，减小环境污染。
翻译权利要求书
1.一种油污车间清扫污水收集处理装置，其特征在于：所述污水收集装置包括一箱体、带阀门的排水管，所述箱体内部设置有第一立板和第二立板，所述第一立板和第二立板将所述箱体依次分割成第一污水区、第二污水区和第三污水区，所述第一污水区和第二污水区通过第一立板底部开设的通道连通，所述第二污水区和第三污水区通过第二立板底部开设的通道连通，所述通道内设置有过滤装置，所述箱体顶板的第一污水区处为冲孔板，所述冲孔板可拆卸安装，所述带阀门的排水管设置在所述箱体第三污水区的侧壁或底板上，所述第三污水区通过所述带阀门的排水管与箱体外部连通。
2.据权利要求1所述的油污车间清扫污水收集处理装置，其特征在于：所述箱体的顶板上表面的水平高度从第三污水区至第一污水区逐渐降低，所述箱体的底板上表面的水平高度从第一污水区至第三污水区逐渐降低。
3.据权利要求1所述的油污车间清扫污水收集处理装置，其特征在于：所述污水收集装置还包括挡水室，所述挡水室由挡水立板、挡水顶盖和移门组成，所述挡水立板与所述箱体侧壁上端连接，所述移门安装在所述挡水立板上，通过所述移门打开所述挡水室。
4.据权利要求1所述的油污车间清扫污水收集处理装置，其特征在于：所述箱体顶板的第二污水区处和第三污水区处均开设有清污窗口，所述清污窗口上密封盖合有清污盖。
5.据权利要求1所述的油污车间清扫污水收集处理装置，其特征在于：所述第三污水区处的箱体壁上安装有液位计。
6.据权利要求1所述的油污车间清扫污水收集处理装置，其特征在于：所述箱体底部四角安装有滚轮。
说明书
油污车间清扫污水收集处理装置
技术领域
本发明涉及环保设备领域，特别是一种油污车间清扫污水收集处理装置。
背景技术
对容易产生油污的车间进行清扫时会产生大量污水，这些污水中含有比例较高的油污，常规的做法是直接将这些污水排入污水管道，由于污水中含有油类，直接排入污水管道时容易产生堵塞现象，而且增加了环境污染的程度。
发明内容
针对现有技术的不足，本发明提供了一种油污车间清扫污水收集处理装置已解决现有技术存在的问题。
本发明采用以下技术方案：
一种油污车间清扫污水收集处理装置，包括一箱体、带阀门的排水管，所述箱体内部设置有第一立板和第二立板，所述第一立板和第二立板将所述箱体依次分割成第一污水区、第二污水区和第三污水区，所述第一污水区和第二污水区通过第一立板底部开设的通道连通，所述第二污水区和第三污水区通过第二立板底部开设的通道连通，所述通道内设置有过滤装置，所述箱体顶板的第一污水区处为冲孔板，所述冲孔板可拆卸安装，所述带阀门的排水管设置在所述箱体第三污水区的侧壁或底板上，所述第三污水区通过所述带阀门的排水管与箱体外部连通。
进一步地，所述箱体的顶板上表面的水平高度从第三污水区至第一污水区逐渐降低，所述箱体的底板上表面的水平高度从第一污水区至第三污水区逐渐降低。

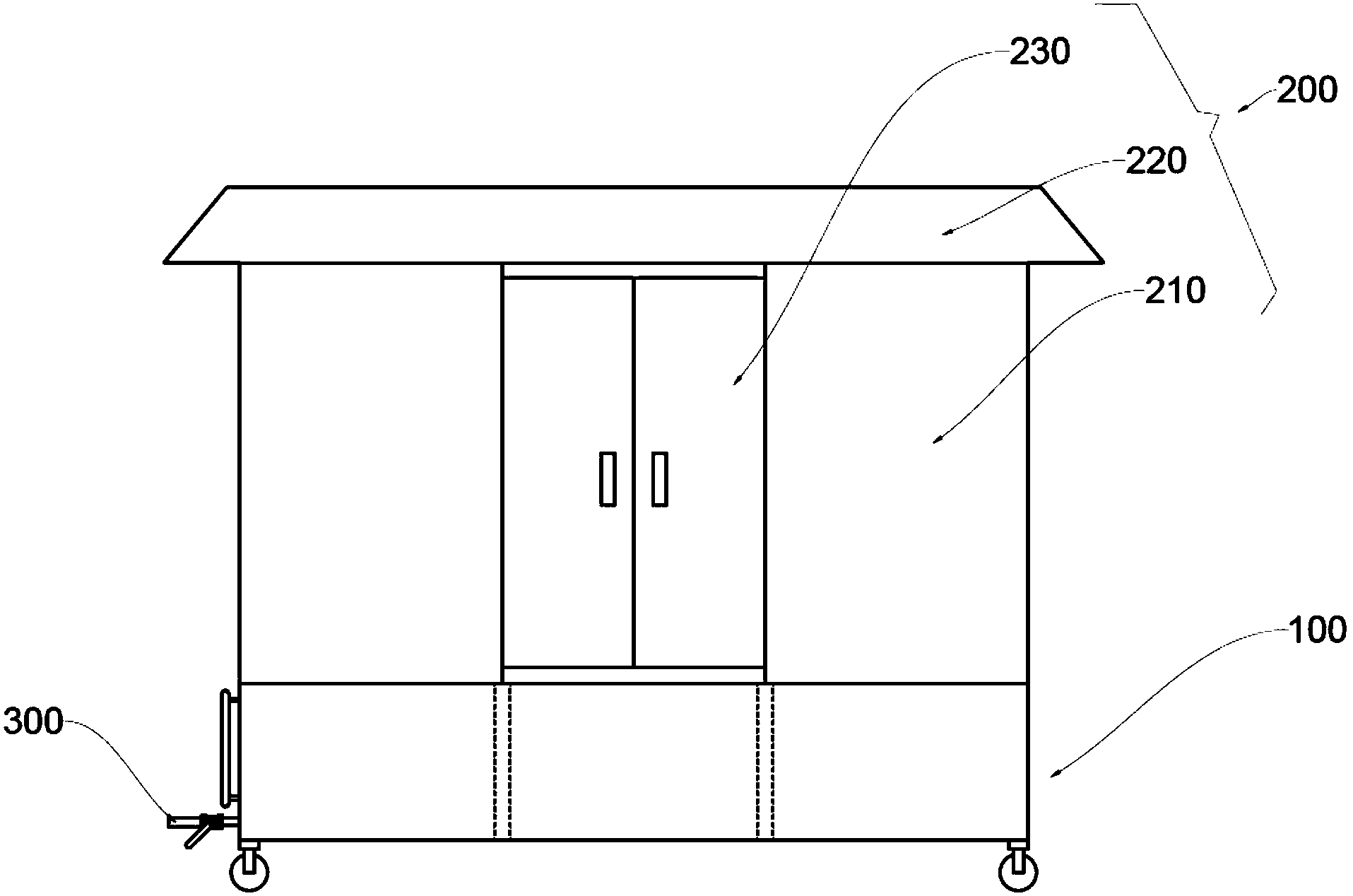

进一步地，所述污水收集装置还包括挡水室，所述挡水室由挡水立板、挡水顶盖和移门组成，所述挡水立板与所述箱体侧壁上端连接，所述移门安装在所述挡水立板上，通过所述移门打开所述挡水室。
进一步地，所述箱体顶板的第二污水区处和第三污水区处均开设有清污窗口，所述清污窗口上密封盖合有清污盖。
进一步地，第三污水区处的箱体壁上安装有液位计。
进一步地，所述箱体底部四角安装有滚轮。
本发明的油污车间清扫污水收集处理装置的使用方法为：
在箱体内加入一定量的水，水的液面高度高于第一污水区、第二污水区和第三污水区连通通道的高度;将清扫车间后产生的污水倒在箱体顶板上，较大的垃圾会隔离在箱体顶板上，污水通过冲孔板进入第一污水区，油的密度小于水，油类会漂浮在水上面，水层高度高于通道，所以油类不会通过通道进入后级的污水区，过滤装置对不含油污的污水进行两次过滤，最终进入第三污水区，此时第三污水区中的污水内的杂质较少，最终通过排水管将第三污水区的污水排入污水管道，并保证箱体内的水液面高于污水区的连通通道。
本发明的有益效果是：
本污水收集处理装置，通过油水的密度差进行油水分离，结构简单，使用方便;通过冲孔板和过滤装置可以将大部分固体垃圾分离，使最终排入污水管道的污水不会堵塞污水管道，并减小了污染程度;通过增设挡水室，在倾倒污水时可以避免污水飞溅，对车间造成二次污染，并且也可以阻挡异味的发散;通过增加滚轮，使本污水收集处理装置方便移动。
